Koblingsdiagrammer for radiatorer for varme - ta hensyn til

En av de viktigste aspektene i oppvarmingsprosessen er installasjonsprosessen, som direkte påvirker ytelsen til utstyret. Men mange eiere av leiligheter og herregårder utfører ikke alltid denne prosessen, noe som fører til konstant reparasjon. I denne artikkelen vil vi bare vurdere riktig tilkobling av radiatoren til varmesystemene.

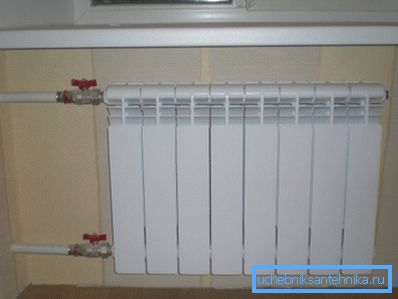

Riktig og pålitelig tilkobling - nøkkelen til langvarig drift av varmesystemet

Instrumenttilkoblingsalternativer

Kanskje det er verdt å starte med måter å legge varme rørledningene på, og derfor avhenger radiatorforbindelsesordningen direkte.

Det er to måter å legge rørledningene på for oppvarming:

  • monotube - hvor kjølevæsken føres gjennom et rør til radiatorene for oppvarming, festes suksessivt etter hverandre og, etter å ha vasket dem, går tilbake til oppvarmningskilden. Som regel fungerer allerede betydelig kjølt kjølevæske ved 20-30% av rutenes lengde.
  • Twin tube - bestående av to uavhengige rør: tilførsel og retur, og i dette tilfellet innebærer kjølevæsken en parallell tilkobling av varmeelementer.

Moderne batteridesign er for det meste utstyrt med fire mulige rørledningsinstallasjonspunkter (to øvre og to nedre). Derfor er det mulig å koble radiatorer til forskjellige systemer på flere måter.

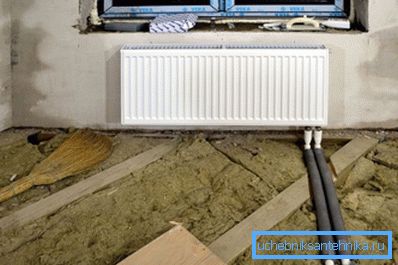

Veldig praktisk, hvis du bor i ditt hjem, når du designer for å skjule rør under gulvbelegget - får du en liten del av det

Enveisforbindelse

Den vanligste måten å installere et varmesystem på, kan kalles et ensidig alternativ når det gjelder boligbygg.

Denne ordningen for tilkobling av en radiator med varme sørger for tilkobling av rørledninger på den ene siden av enheten:

  • Tilførselsrøret er vanligvis koblet til dysen øverst.
  • Omvendt er fast i bunnposisjon.

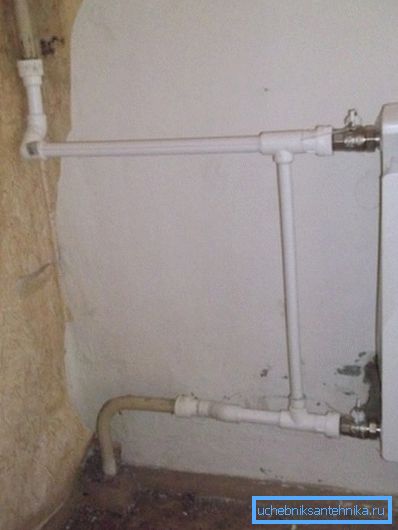

Bildet viser en versjon med ensidig anordning av rør.

Vær oppmerksom på! Med ensidig tilkobling av radiatoren med bytte av stedene til tilførsels- og returkretsen, er tapet av varmeoverføring av systemet til 7% mulig.

Den ensidige utformingen av batteripipelineen inkluderer nødvendigvis en jumper som forbinder "strømmen" og "returflyten" foran enheten. Demontering av denne jumperen med egne hender er ekstremt uønsket, da det kan forstyrre driften av hele sentralvarmesystemet.

Varmeoverføringskoeffisienten kan også redusere den uberettigede økningen i deler av enheten, mer enn 12-15 stykker på grunn av svekkingen av oppvarming av fjernområdet.

Diagonal tilkobling

For produkter med antall seksjoner som overstiger 15 stykker, vil diagonalforbindelsesordningen for stålradiatorer være den mest optimale.

Ifølge denne ordningen:

  • Tilførselsrøret er montert på enheten øverst på den ene siden.
  • Viderekobling på det laveste punktet, derimot.

Kjølevæsken, som fordeles fra toppen ned og diagonalt, sikrer jevn oppvarming av alle deler av radiatoren. Brudd på prinsippet om tilførsel og returforbindelse kan medføre en nedgang i varmekraft fra varmeprodukter med 40-50%.

En diagonal tilkobling kan ikke virke som den mest attraktive, men for mange boliger er denne løsningen den mest optimale.

MERK! For maksimal effekt benyttes diagonal tilkobling i dobbeltrørvarmesystemer.

Hvis beregningene var feil, er det stor sannsynlighet at nær slutten av bevegelsen av drivstoff vil det miste halvparten av varmen.

Bunnforbindelse

Et akseptabelt system for tilkobling av radiatorer i et privat hus er det nedre arrangementet av rør. Prosessen består i å koble rørledninger fra forskjellige sider av enheten på de laveste punktene. Mulig tap av batteristrøm i en slik tilkoblingsplan 12-14% kan justeres ved å installere luftventiler gjennom hvilken luft fjernes fra systemet.

Det vil også bidra til å forbedre effektiviteten til oppvarming med lavere radiatorer - installasjon av sirkulasjonspumpeoppvarming.

Tips! Det anbefales å installere avstengningsventiler på steder der enhetene er koblet til rørledninger. Dette vil gjøre det mulig å utføre reparasjonsarbeid eller demontere og erstatte det mislykkede batteriet uten å stenge hele varmesystemet.

Nyanser av installasjon og tilkobling av radiatorer

Uavhengig av hva fikseringsordningen ble valgt rør med batterier, finnes det en rekke regler for installasjon av enheter ved å følge som du kan opprette et effektivt varmesystem.

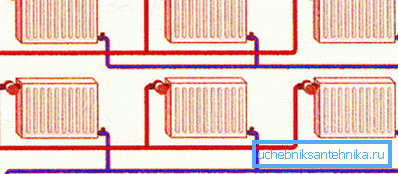

Figuren viser et to-rørs varmesystem

Installasjonsinstruksjonene for radiatorer anbefaler følgende:

  • Batterier skal installeres direkte under vindusåpninger, eller i nærheten av døråpninger (i private hjem) - siden disse delene er de viktigste kildene til varmetap.
  • Ved montering av batteriet er det nødvendig å følge de normative avstandene fra enheten til de tilsvarende konstruksjonene:
  • I en høyde på ca 100-120 mm fra gulvet.
  • Avstanden fra veggen er 20-50 mm.
  • Under vinduskarmen 100 mm.
  • Vinduket bør ikke henge for mye over batteriet, ellers kan det være strømbrudd på enheten opptil 4-5%.
  • Hvis varmeren er plassert i en nisje på veggen, vil det ytterligere tapet av varmeoverføringseffektivitet være rundt 7%.
  • Maksimalt strømbrudd oppstår når du prøver å dekorere enheten:
    • Om lag 10% med delvis skjerming.
    • Opptil 20% med full skjerm lukking.
    • Vi anbefaler at du lytter til anbefalingene fra eksperter, fordi kostnadene ved tilsyn i installasjon og tilkobling - reduserer effektiviteten og øker kostnadene ved oppvarming av hjemmet ditt.

      konklusjon

      Vi håper at informasjonen ovenfor vil hjelpe deg å forstå og installere varmesystemets enheter på riktig måte og uten problemer. Tross alt, hvis alt er gjort riktig, så kan du ikke bruke penger i mange år og ikke tenke på de kommende reparasjonene, kostnadene og tiden som er bedre å bruke på din familie og hvile.

      I den presenterte videoen i denne artikkelen finner du ytterligere informasjon om dette emnet.
