Kraner til radiatorer: hvordan velge de nødvendige ventiler

For riktig drift av varmesystemet er det nødvendig å justere volumet av kjølevæske som kommer inn i batteriet og fjerne akkumulert luft fra den. I tillegg, i tilfelle en ulykke eller behovet for en planlagt erstatning, må du helt blokkere tilgangen til væske til varmepanelet. I alle tilfeller som er nevnt ovenfor, vil ventilen på varmelegemet hjelpe ut med hjelp av hvilke du vil kunne slå av ulike deler av klimanettverket med egne hender uten å helt stoppe driften av sistnevnte og deaktivere batteriene.

Vannkraner

Formål med utstyr

Kraner som er montert på radiatorer er ikke bare nødvendig for å blokkere tilgangen til vann til utstyret.

De utfører mange andre like viktige oppgaver:

• reguler radiatorens temperatur ved å begrense mengden varmt vann pumpet gjennom batteriet;
• fjern luftplugger fra varmesystemet, som i stor grad reduserer effektiviteten av sitt arbeid;

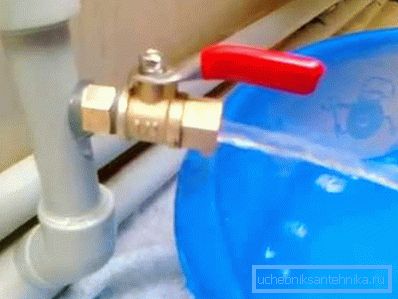

• brukes til å fylle og slippe ut kjølevæske, ikke bare i radiatorer, men også i rørledninger som forbinder dem;

• kan brukes til å slå av varmesystemet i tilfelle ulykke, planlagte eller nødreparasjoner.

Basert på oppgavene ovenfor er det nødvendig å skille mellom følgende typer kraner:

1. For å koble fra hovedrørledningen, oppvarming av nettverksdelen eller en separat enhet. Med deres hjelp kan du slå av vannet i tilfelle en ulykke eller reparasjon.

1. Å justere strømmen av vann. I dette tilfellet må det i tillegg til modusene "på" og "av" være andre. Evnen til å stille temperaturen i huset avhenger av hvor nøyaktig ventilen kan stille inn mengden tilført kjølevæske.
2. For utslipp av gass eller vann. I det første tilfellet bidrar ventilene til å kvitte seg med lukkeanordninger, i det andre - for å fjerne væske fra rør og radiatorer, hvoretter du kan inspisere og erstatte dem.

Installasjonssteder

Til tross for navnet kan en kran til en radiator monteres ikke bare på det spesifiserte utstyret, men også på andre steder (avhengig av funksjonsformålet):

• ved inngangen til sentralvarme hovedet til kjelleren av huset - de åpner og lukker i begynnelsen og på slutten av varmesesongen;

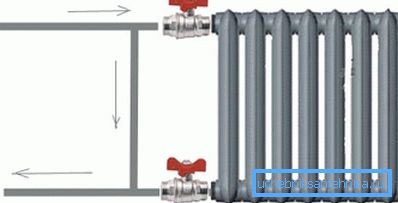

• til bypasset (rør mellom innløpet og utløpet til batteriet som gir direkte strøm av kjølevæsken) - her er reguleringsventilen nødvendig for å redusere eller øke volumet av flytende fluid og bytte det tvunte nettverket til naturlig sirkulasjon;
• på stigerør - ofte er slike kraner montert ved innganger til en leilighet i fleretasjes bygninger og tillater reparasjon av det lokale klimaverket uten å stenge hele systemet.
• på batteridysene - hovedformålet er å justere lufttemperaturen, derfor er automatiske termostatkraner passende her;

• på steder der det kan oppstå luftblokkering - her er Mayevskys kraner, som tjener til å frigjøre luft som akkumuleres når systemet er fylt med kjølevæske eller under driften.

Vær oppmerksom på! Bruken av ventiler, justerbar automatisk, tillater uten menneskelig inngrep å avgi mengden vann som kommer inn i batteriet og fjerne den akkumulerte luften fra systemet. Ulempen med slike løsninger er bare en - den høye prisen.

Materialer som brukes

En funksjon av avstengnings- og kontrollventiler installert i varmesystemer er dens konstante kontakt med kjølevæsken, hvorav den kjemiske og fysiske sammensetning som ofte etterlater mye å være ønsket.

Derfor må materialet som brukes i dem være korrosjonsbestandige og tåle godt den mekaniske virkningen av slipende partikler som finnes i sirkulasjonsvæsken.

De mest brukte kraner er laget av følgende materialer:

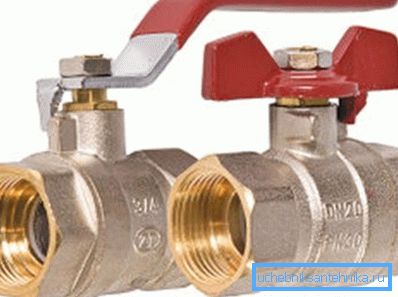

• messing - festet til rørledninger med spesielle beslag;

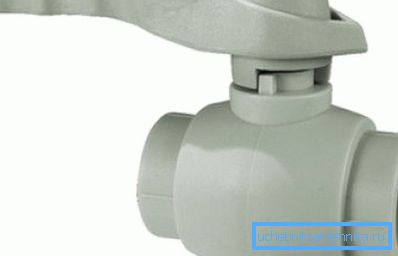

• polypropylen - monteres på polymerrør ved lodding.

Tips! I noen maskinvareforretninger finner du siluminkraner. De ser ut som messing, men de koster mye mindre. Kvaliteten, styrke og holdbarhet er lav, så du bør ikke bruke slike ventiler for konstruksjon av ingeniørnett.

Kranetyper

Alle eksisterende kraner er delt inn i to grupper:

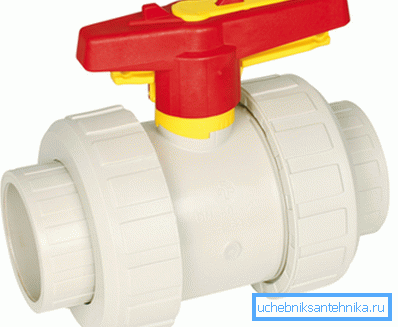

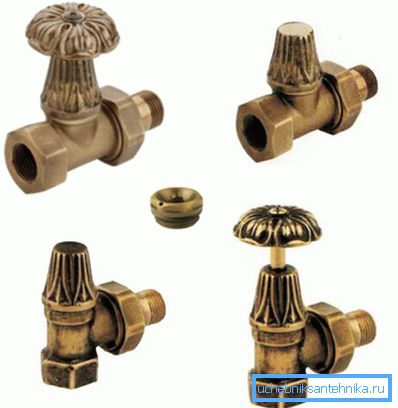

1. Låsing. De er rette og kantede. De er montert på radiatorer og brukes til å blokkere tilgang og regulere mengden varmt vann som kommer inn i batteriene. Deres bruk gjør det mulig å beskytte varmepanelet fra den hydrauliske og pneumatiske påvirkningen som oppstår under fyllingen av systemet med kjølevæske. I tillegg gir de muligheten til å slå av et bestemt batteri og utføre reparasjon, rengjøring eller utskifting. De monteres enkelt på batterier ved hjelp av rørtråd, og danner en helt tett tilkobling. Tåler godt væsketrykk og har et attraktivt utseende.

Ulempen er umuligheten av fin temperaturkontroll i rommet. Brukes ofte i autonome varmesystemer, hvor modusbryter utføres ved bruk av kjelekontrollpanelet.

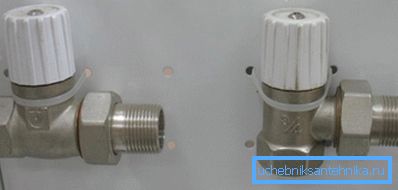

1. Termostatstyrt. Inne i kranen er en spesiell, fleksibel beholder fylt med væske eller gass. Ved oppvarming eller avkjøling øker eller avtar det, regulerer tilgangen til vann til batteriet og dermed temperaturen. Det finnes to typer termostatkraner:

• med manuell kontroll - i dette tilfellet dreier du knappen og stiller temperaturen selv, med fokus på tallene som brukes på kranens kropp;
• automatisk - i dette tilfellet styres romtemperaturen av en mikrochip avhengig av eksterne forhold (dataene fra spesielle sensorer brukes).

Fordelene ved den nyeste typen kraner er åpenbare:

• evnen til å endre temperaturen på batteriet avhengig av værforhold
• lagring av varmebærer på grunn av finere justering av driften av det klimatiske utstyret;
• beskyttelse mot frysing av kjølevæsken med en kraftig reduksjon i utetemperaturen.

Klassifisering av låsemekanismer

Varmekraner er klassifisert etter en ekstra funksjon - utformingen av låsemekanismen.

De er:

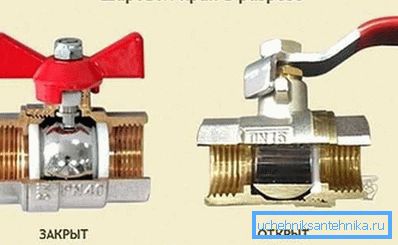

• ball (flens) - kan bare være i på og av tilstand, mellomliggende alternativer er ikke gitt;

• konisk - la deg lukke hullet for vannstrømmen, åpne den og sett ventilen i mellomposisjoner;
• automatisk - kontroll av volumet av flytende væske reguleres ved hjelp av spesiell elektronikk.

Flensete kraner er oftest installert på rørledninger. Dette skyldes at deres design er i stand til å motstå høyt væsketrykk. De kan betjene på en pålitelig måte lenge.

Når det gjelder radiatorene selv, bruker de koniske produkter utstyrt med koblinger. Tilstedeværelsen av tråden gjør at du kan stramme kontrollventilene til batteriets innløp og utløp, og den koniske låsemekanismen gjør det mulig å justere mengden innkommende vann mer nøyaktig.

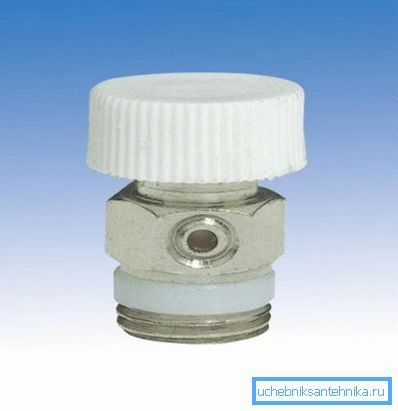

Mayevskys kran

I tillegg til vannkraner er luftbatterier montert på radiatorer. De kalles Mayevsky kraner. De tjener til å fjerne luft som uunngåelig dannes i rør og radiatorer under drift av systemet. Installasjonsinstruksjonene for varmesystemer sørger for installasjon av slike enheter i den øvre delen av hvert varmepanel.

Operasjonsprinsipp

Hovedelementet i kranen Mayevsky tjener som en nålluftsventil. Denne mekanismen kan aktiveres med en spesialnøkkel eller en vanlig skrutrekker.

Luftventilen må monteres på siden motsatt innløpsventilen til radiatoren. Når varmebæreren er fylt, stiger luften som er tilstede i batteriet og akkumuleres i det øverste hjørnet av enheten. Det er installert et kran gjennom hvilket den dannede luftblokkering ventileres.

Prosedyren for å arbeide med Mayevsky-ventilen er enkel: Du må skru av skruen til en hissende lyd som utsender utgående luft, vises. Så snart vann kommer ut av hullet, kan ventilen lukkes.

Kranen kan ha en polymer kropp eller være av messing. Begge disse alternativene er ganske pålitelige. Det er bare nødvendig å sikre at utløpet til luftventilen ikke er tilstoppet med faste partikler, som noen ganger finnes i kjølevæsken. Du kan rense den med en vanlig nål.

Tips! Hvis du har et tvungen sirkulasjonsvarmesystem i hjemmet ditt, må du slå av pumpeutstyret før du fjerner luftslokken ved hjelp av en Mayevsky-kran. Ellers vil varmt vann strømme for raskt, og luften vil ikke ha tid til å samle seg i den øvre delen av radiatoren.

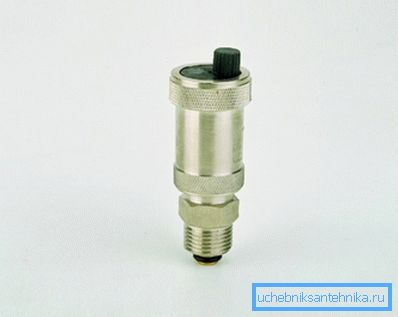

Automatiske luftventiler

Hver produsent av sanitærutstyr har en tendens til å produsere utstyr som regulerer visse parametere i ingeniørnettene uten menneskelig inngrep. Dette gjelder også luftventiler som fjerner støpsler fra batterier og varmeledninger.

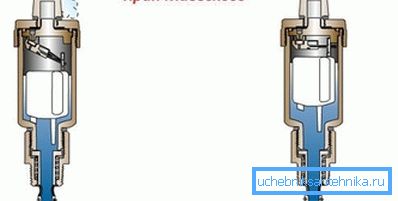

Automatisk kran Mayevsky ser praktisk talt ikke annerledes ut enn sin stamfader. Prinsippet for dets funksjon har heller ikke endret seg. Imidlertid åpner en spesiell mekanisme uavhengig ventilen når lufttrykket i batteriet øker over settverdien.

Dermed vil den installerte automatiske luftventilen avlaste deg behovet for regelmessig å kontrollere varmesystemet for å oppdage luftpropper og eliminere dem manuelt.

Funksjoner av installasjonen av automatiske kraner Mayevsky

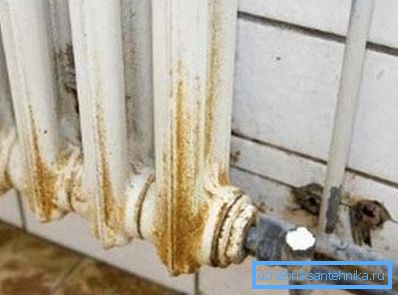

Denne enheten kan monteres på nesten alle eksisterende radiatorer. Imidlertid må eiere av utbredt støpejernsbatterier bli skuffet. Mayevskys kran vil ikke hjelpe dem til å takle luften i klimaverket.

Dette påvirkes av følgende forhold:

1. De indre overflatene til støpejernsradiatoren blir gradvis rustne under drift, partiklene kommer av, kommer inn i kjølevæsken og kan tette forbiåpningen til den automatiske luftventilen.
2. Det sentrale vannforsyningssystemet, hvor støpejernsbatteriene er delte, er ikke utstyrt med filtre som feller faste partikler i varmeoverføringsvæsken. I tillegg tilføres flere aggressive kjemikalier ofte til vannet, noe som også påvirker luftventilens drift negativt.
3. Av radiatorene som er koblet til byvarmesystemet, blir vannet ofte drenert i sommerperioden. Derfor, etter fylling av systemet, kan for store plugger dannes, som ikke vil trenge ut gjennom et 2 mm hull. Vi må bruke mer effektive metoder.

Vær oppmerksom på! Alle fordelene ved automatiske Mayevsky kraner er kun avslørt ved utforming av autonome styringssystemer, hvor det er mulig å kontrollere kjølevæskens kvalitet, temperatur, trykk og andre like viktige driftsparametere.

konklusjon

Avstengnings- og kontrollventiler for organisering av sirkulasjon av vann og luft i varmesystemet spiller en svært viktig rolle. Men dessuten brukes et stort antall annet utstyr i utformingen av varme nettverk. Du kan lære mer visuelle funksjoner av temaet vårt fra videoen nedenfor.
