Kuleventiler for oppvarming: strukturelle egenskaper,

Ethvert varmesystem består av en rekke forskjellige noder, designet for å utføre visse oppgaver. Men det er nettopp tappene for oppvarming som er de viktigste komponentene i systemet, siden med hjelpen blir strømmen av kjølevæske kontrollert.

Et bredt utvalg av forskjellige ventiler er representert på markedet, som er preget av gjennomstrømning, borediameter, nominelt og maksimalt tillatt trykk, produksjonsmateriale etc. Hva å velge mellom ulike løsninger på markedet?

Strukturelle forskjeller i ball-type låsemekanismer

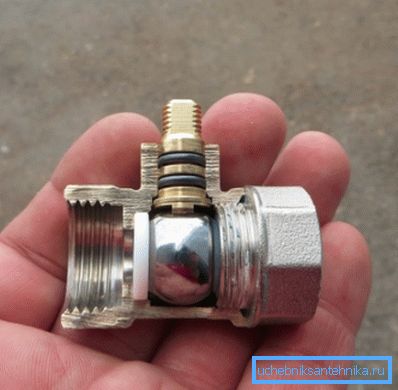

Kule (nål) ventiler får navnet sitt i henhold til ventilens form, som er en ball med et gjennomgående hull.

Brukerveiledningen til enheten er enkel:

• På grunn av rotasjonen rundt sin akse, faller hullet på ballen sammen med hullene på kroppen gjennom hvilket kjølevæsken passerer.
• Ytterligere rotasjon av ventilen fører til at hullene gjennom hvilke kjølevæsken passerer ikke sammenfaller og strømmen stopper.

Kuleventilen for oppvarming har således to hovedarbeidsstillinger, nemlig "lukket" og "åpen". Mellomliggende stillinger hvor hodet løsnes, er som regel ikke gitt.

I henhold til gjennomgående hullkonfigurasjon er følgende typer skilt ut:

• enkle modifikasjoner med et rett hull;
• treveis modifikasjon med et L-formet hull;
• treveis modifikasjoner med en T-formet åpning.

Viktig: For å koble fra batteriet fra varmesystemet, brukes det som en stoppventil oftest modifikasjoner med rett hull.

I henhold til type tilkobling er ventiler av følgende typer:

• Flensede ventiler - Den brukes både i husholdningenes og industriens systemer. Flensventiler er pålitelige og holdbare, og er derfor designet for langvarig drift i systemer med høyt trykk.

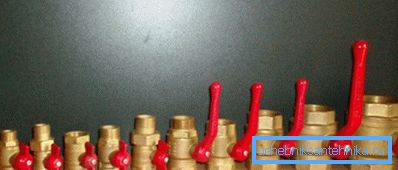

• Koblingsbeslag brukes i oppvarming. Disse enhetene kalles på grunn av monteringsdesignets egenskaper.

Koblingskraner er valgt for et bestemt varmesystem basert på parametrene for gjennomstrømning og det maksimale arbeidstrykket i nettverket.

I samsvar med kapasiteten er kuleventiler delt inn i følgende modifikasjoner:

• standard enheter er preget av en båndbredde på opptil 80%;
• fullboringsinnretninger åpnes helt og hindrer ikke strømmen av kjølevæske.

Viktig: I husholdningsvarmesystemer, for å sikre maksimal varmeoverføring fra radiatorer, anbefales det å installere full boring avstengningsventiler. Slike innretninger i åpen form vil ikke hindre fremdriften av kjølevæsken.

Utvalg i henhold til type produksjonsmateriale

En nålventil for oppvarming er valgt ikke bare på grunnlag av egenskapene og parametrene til et bestemt system, men også i samsvar med typen av produksjonsmaterialer.

Følgende varianter er på markedet i dag:

• Modifikasjoner med et foringsrør laget av stål - kjennetegnes av høy styrke, tåler betydelige mekaniske belastninger, men utmerker seg ved lav korrosjonsbestandighet.

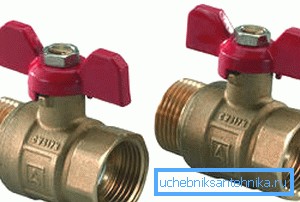

• Messing eller bronse modifikasjoner - avviker i plastisitet og som følge av motstand mot mekanisk belastning. I tillegg er messing- og boreprodukter korrosjonsbestandige og anbefales derfor til bruk i systemer med overdreven stivhet og aggressivitet av kjølevæsken.

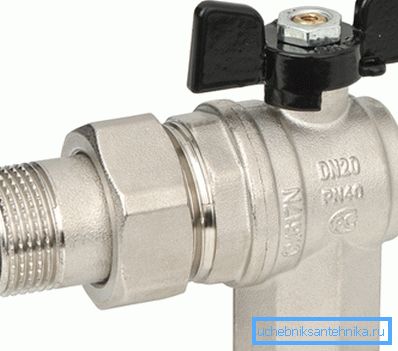

• Modifikasjoner fra rustfritt stål på salg er ekstremt sjeldne og dyre. Driftsstrukturen for slike strukturer er den lengste av alle ovennevnte produkter.

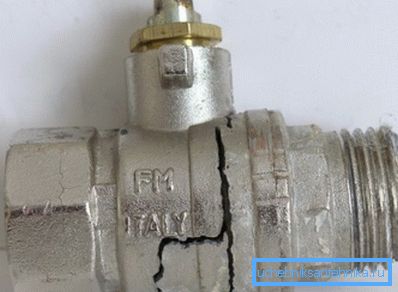

• Modifikasjoner laget av silumin er implementert som en falsk for messing eller bronseventiler. Prisen på slike produkter er lav, men de svikter raskt.

Silumin er et skjøre materiale som smelter bokstavelig talt fra overdreven mekanisk stress og smuldringer på grunn av temperaturendringer.

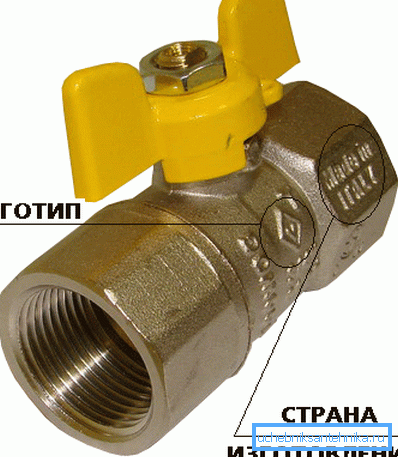

Det er ikke lett å skille siluminprodukter fra bronse, men det er mulig. Det er nok å lage en dyp ripe med en kniv eller en fil på kranens kropp.

Hvis riper stripen er gul, så er det messing eller bronse.

Hvis ripebåndet er hvitt, så er det mest sannsynlig at produktet kommer fra silumin, og det bør ikke kjøpes.

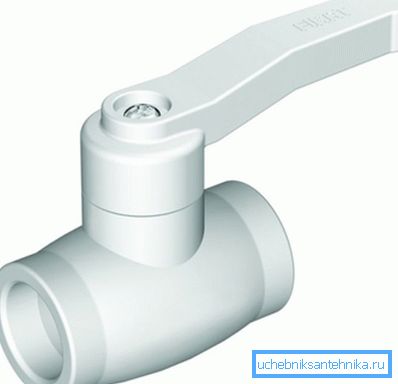

• Modifikasjoner laget av polymere materialer er en separat kategori av ventiler. Slike kraner er installert for oppvarming, montert fra polypropylenrør ved sveising.

En karakteristisk forskjell mellom produkter laget av polymere materialer er størrelsen større enn dimensjonene til metallkomponentene.

Med hensyn til holdbarhet er polymerkraner praktisk talt ikke dårligere enn metallmodifikasjoner, siden de ikke korroderer. Typiske eksempler på polymerventiler er ventiler med polypropylenhus.

Hvordan er kranen Mayevsky og hva den brukes til

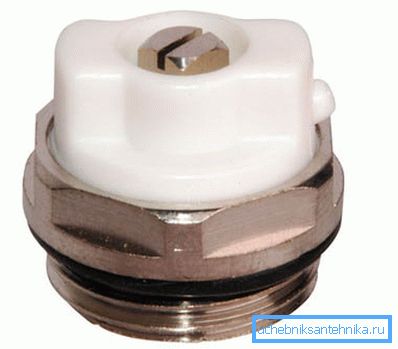

Crane Mayevsky er en ball-type luftventilasjon. Formålet med enheten er å frigjøre luft og / eller kjølemiddel ved et overtrykk i systemet.

Tradisjonelt er Mayevsky-kranen installert i radiatorens overkant, hvor den er skrudd inn som en plugg. Strukturelt er produktet en liten vaskemaskin med tråd på kanten. Metallkjernen til tilbehøret smeltes i et plasthus.

Ventilen vender seg om sin akse ved hjelp av en spesiell socketnøkkel eller ved hjelp av en skrutrekker. Blødning av overflødig luft gjennom sideåpningen.

Instruksjonen for luftblødning er ikke noe komplisert:

• Vi setter inn en skrutrekker inn i sporet eller legger en nøkkel på skaftet.
• Å gjøre dine egne hender, en svinger mot klokka og vi hører en hiss - den forlater luften.
• Bløtluft bør styres av vitnesbyrd om trykkmåleren på oppvarmingsutstyret. Når trykket når det anbefalte nivået (for autonome systemer ikke mer enn 1,5-2 Bar), er ventilen lukket med urviseren.

Viktig: Sammen med overflødig luft kan kjølevæsken gå ut av lufteventilen, så du bør skru av ventilen ved å holde en liten beholder under den.

Hvis det var i ferd med å montere varmesystemet, viste det seg at det ikke var noen Mayevsky kran, du kan få ved å installere en konvensjonell kulventil.

Men denne løsningen har flere ulemper:

• Først vil det vanlige trykket se tungt ut og ikke estetisk tiltalende.
• For det andre gir de vanlige ventilene ikke tilstrekkelig komfort ved blødning av luft, siden uttaket av slikt tilbehør er stort.

Viktig: Mayevskys kran er en mekanisk luftventil som krever direkte menneskelig deltakelse i overvåking av trykkparametere. Sammen med mekaniske enheter finnes det automatiske lufteventiler på markedet, som fungerer selv når trykket i systemet overskrider den tillatte norm.

konklusjon

I artikkelen oppførte vi hovedtyper av kulventiler, samt deres design og operasjonelle funksjoner. Nå kan du ta den riktige avgjørelsen om hva slags stoppventiler du trenger for å implementere disse eller andre varmesystemer (se også artikkelen Reparasjon av varmesystemet - vi bryr oss om helsen til varmesystemet).

Mer nyttig informasjon kan bli funnet ved å vise videoen i denne artikkelen.
