Luftvarme: varmekilder

Hvordan kan luftoppvarming av industrielle lokaler eller et privat hus bli organisert? Hva kan være en kilde til termisk energi? Hvilket alternativ er mer lønnsomt og mer praktisk å bruke? La oss prøve å svare på disse spørsmålene.

Hva er det

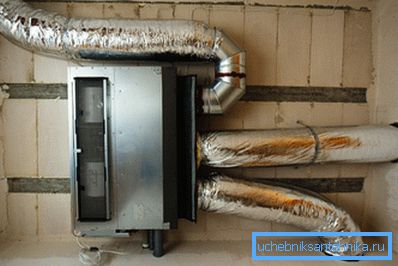

Svaret på dette spørsmålet er enkelt og tydelig. Denne ordningen bruker ikke en mellomliggende varmebærer (vann, damp, propylenglykol, olje og så videre). Utstyret overfører varme direkte til romluften; Ofte er det kombinert med ventilasjonen og gir ikke bare oppvarming, men også luftutveksling med gaten.

Merk: Beregningen av luftvarme kombinert med ventilasjon utføres ikke av varmekapasiteten til tilførselsluften, men av nivået av varmetap fra rommet. For industrielle lokaler er behovet for varme opp til 100 W / m3; for boliger - 40-60 W / m3.

Sammenligning med vannoppvarming

Hva er ulemper og fordeler med luftoppvarming på bakgrunn av tradisjonelle systemer med kjølevæske?

Goodies

• Fra kjeden av varmeoverføring fra kilden til termisk energi til folket og gjenstandene i rommet, er en ekstra kobling utelukket. Siden effektiviteten til en hvilken som helst varmeoverføring ikke er lik 100%, får vi dermed noen besparelser.

• Bruk som kjølemiddel betyr at rommet til et ubrukt lager, verksted eller garasje ikke kan stå uten oppvarming i løpet av den kalde årstiden.. Gjenoppretting av den tinte konturen koster en større mengde enn den som vil bli lagret. Bruken av ikke-frysende kjølemidler løser generelt problemet; Imidlertid vil de selv med et betydelig internt volum av kretsen koste en ganske merkbar mengde. Varmegeneratorer for luftoppvarming kan derimot stå i tomgang ved enhver temperatur uten skade på seg selv.
• Utstyr for luftvarme kan også fungere som forsyningsventilasjon. Hvilket notat må fremdeles monteres i produksjonslokaler eller en stor hytte. Vannoppvarming er et separat utgiftsområde.
• Det kreves ingen ekstra tiltak for å starte luftvarme. (tilgang til tømmerbåter for luftblødning, balanse med kvelder, etc.).

I rettferdighet: Etter balansering og første løp, krever riktig oppvarming av vann en minimal oppmerksomhet. En automatisk varmluftsventil installert i stedet for en Mayevsky-ventil, vil uteluft uten eierens deltakelse.

cons

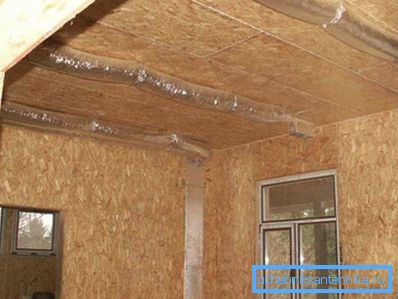

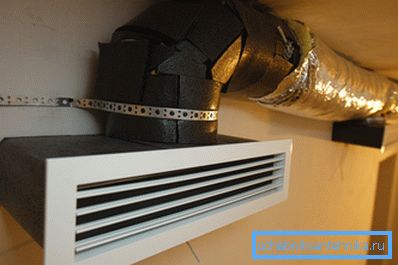

Bare en alvorlig feil. Installasjon av luftvarme utføres hovedsakelig under konstruksjon eller større reparasjoner: kanalene og luftfordelingsgallene er for store til å være usynlige.

I tillegg vil hullene til luftkanaler i de indre partisjonene være mye større enn for rør.

Varmekilder

La oss vende oss til hensynet til implementeringsmetoder, og fremfor alt - kilder til varme. Så hva er luftvarmen hjemme, drivhus eller verksteder?

kjeler

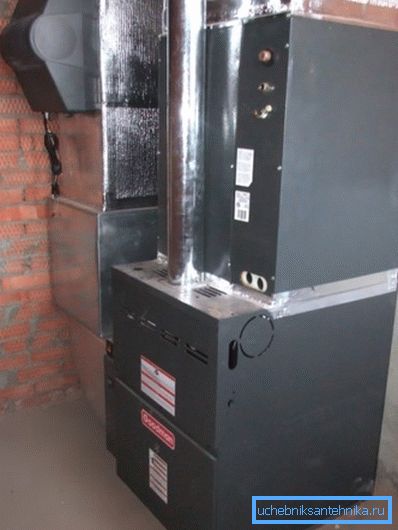

Gass kjeler luftvarme skiller seg fra sine motstykker for vann systemer kun luft varmeveksler og tilstedeværelse av en vifte. Andre egenskaper er ganske kjent: en lukket brenner med luftutvinning fra gaten gjennom et koaksialt rør, elektronisk tenningskontroll og et sikkerhetssystem som stopper strømmen av gass når flammen slokkes.

Solar kjele strukturelt svært nær gassen. Videre er mange enheter i stand til å bytte fra en type brensel til en annen etter en enkel forandring av brenneren.

Ovner, peiser

En rekke ovner og peiser, både opprinnelig designet for dette formålet og endret av eierne, kan tjene som en kilde til varm luft.

Vær oppmerksom på at kjeler for luftvarme er fundamentalt forskjellig fra ovnen bare fordi de ikke er konstruert for direkte varmeoverføring til et oppvarmet rom gjennom husets vegger.

Hva er vanligvis implementeringen av luftvarme fra en brennstoffovn eller peis?

Kort sagt, flere stålkanaler med stort tverrsnitt passerer gjennom brannboksen eller ved siden av den. Luften oppvarmet i dem kan spre seg gjennom rommet på grunn av naturlig konveksjon eller gjennom kanalsystemet.

Siden varm luft strekker seg oppover, og det er ikke alltid mulig å legge luftkanaler med konstant tilbøyelighet, er ovner og peiser med luftvarme ofte forsynt med luft som tverr luft inn i varmevekslerkanaler med vifter.

Tips: Når du oppretter luftoppvarming med egne hender, kan luftstrømmen inn i kanalene organiseres av konvensjonelle kanalvifter. For å hindre at plastfelter smelter under avfyring, vil en enkel instruksjon hjelpe: Viften settes ikke inn i selve kanalen, men inn i aluminiumventilasjonshylsen som er koblet til den.

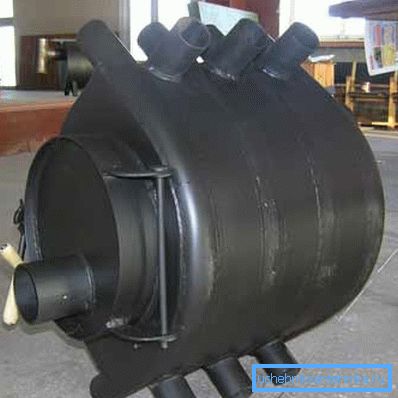

Den mest sannsynlige kjente brenselovnen for luftoppvarming er den såkalte bulerianen. Navnet opprinnelig tilhørte utvikleren av designet - det kanadiske firma med samme navn; Det har imidlertid lenge blitt et husstandsnavn.

Ovnen har to hovedtrekk:

1. Stålluftkanaler som omslutter brannboksen, er bøyd og krysset på en slik måte at den mest effektive blanding av luft i rommet blir sikret.
2. Buleryan - pyrolyseovn. Hva betyr dette? At forbrenningen av drivstoff er delt inn i to faser: smoldering av brensel med begrenset luftstrøm og etterbrenning av produkter med ufullstendig forbrenning i et separat kammer.

Dermed mottar eieren flere bonuser:

1. Lang (opptil 12 timer) jobber på en fane.
2. Fleksibel justering av varmeeffekten uten tap av effektivitet. Produkter med ufullstendig forbrenning blir ikke ført inn i skorsteinen og helt brent ned i ovnen.
3. Ingen behov for hyppig rengjøring av brannboks og askepanne. Kull i prosessen med pyrolyse forblir ikke i prinsippet; En liten mengde aske kan brukes til å befrugte husstandens tomter.

Elektriske varmeovner

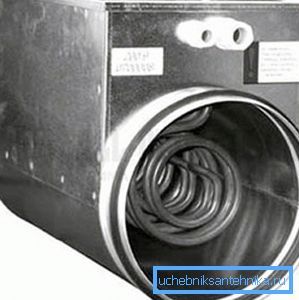

Frisk luft oppvarmes ofte av elektriske varmeovner, som er vanlige rørformede ovner (noen ganger med finner som øker varmeoverføringen). Fordelen med oppvarming med strøm er at det ikke krever fjerning av forbrenningsprodukter og periodisk vedlikehold.

I tillegg er det i dette tilfellet en enkel og svært fleksibel strømstyring tilgjengelig med muligheten til å koble til eksterne termostater, programmerbare fjernkontroller, etc.

Bare to ulemper; men de er ganske viktige.

1. Den nødvendige elektriske kraften for luftoppvarming er ofte titalls kilowatt. Ikke alle kraftledninger lar deg få det.
2. Varme oppnådd ved direkte oppvarming med elektrisitet er betydelig dyrere enn alle alternativer. Vi gir omtrentlige verdier for dagens energipriser.

Varmepumper

Endelig er den mest lovende varmekilden varmepumper av forskjellige typer. Blant annet er de interessante ved at de ikke bare gir oppvarming, men også klimaanlegg.

Hvordan virker en slik enhet?

1. Kjølemediet (freon) komprimeres av kompressoren og tilføres varmeveksleren. Siden det under kompresjon blir det, som noe annet stoff, veldig varmt, får det et overskudd av varme gjennom radiatoren som blåses av viften til omgivende luft.
2. Freonen som har gitt varme passerer gjennom ekspansjonsventilen og, blir betydelig økt i volum, avkjøler. Samtidig trekker den gjennom den andre varmeveksleren det gjennom et overskudd av varme fra en lavpotensiell kilde.

Som en kilde til lavverdig varme kan forskjellige varmepumpesystemer bruke vann, jord og luft.

De tiltrekker seg to funksjoner:

• Varmepumpen kan transportere varme fra et kaldt objekt til en varm. For eksempel kan luftvarmepumper for oppvarming av Mitsubishi Zubadan virke ved oppvarming ved en omgivelsestemperatur på -30 ° C.
• Det tar 3-5 ganger mindre energi å transportere varme enn direkte varme. Således koster et kilowatt varmeenergi eieren av huset ikke 3,6 rubler, men 0,8-1,2.

Hvert luftvarmeprosjekt med en varmepumpe (jordluft, vannluft og luftluft) har sine egne egenskaper.

Jordluft

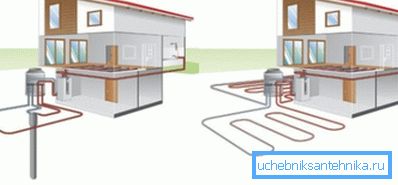

Kostnaden for pumpen starter fra omtrent en halv million rubler. Fortsatt minst installasjonen vil koste samme mengde: varmevekslerprober er nedsenket i vertikale brønner opptil hundre meter dyp; boring koster i gjennomsnitt 2,000 rubler per lineær meter med brønnboring.

Nuance: varmeveksleren kan være horisontal; men i dette tilfellet krever det et stort område, som senere vil være uegnet til planting.

Hvorfor, på tross av betydelige kostnader, er disse pumper i etterspørsel?

Det er to grunner:

• De kan trekke ut varme fra bakken i en hvilken som helst klimasone. På en dybde under frysepunktet er temperaturen konsekvent lik +8 - +12 C.
• Energieffektiviteten til enheten er ikke avhengig av ytre forhold og er alltid konstant - nettopp på grunn av jordens konstante temperatur i dybden.

Vann-luft

Denne ordningen kan implementeres på to måter:

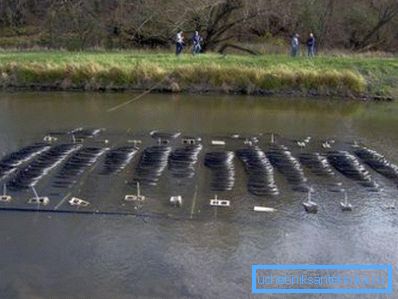

1. Varmeveksleren er plassert i et isfritt reservoar.

1. For varmekstraksjon brukes vann fra brønnen, som etter å ha passert gjennom varmeveksleren drenerer inn i den andre brønnen.

Ordningen er mye billigere enn den første, men av åpenbare grunner er den langt fra å være anvendelig overalt.

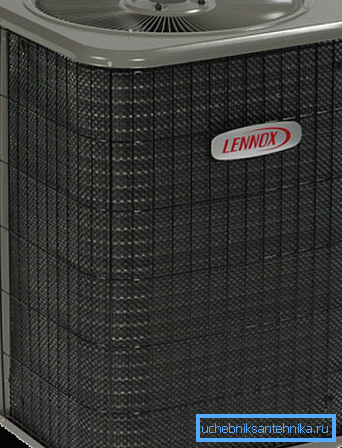

Den luft-til-luft-

Alle varmluftspumper til oppvarming har begrensninger på driftstemperaturen (vanligvis ned til -15 - -30C). Samtidig reduserer COP på enheten (parameteren som beskriver energieffektiviteten under oppvarming. Angir forholdet mellom effektiv termisk og elektrisk kraft) reduseres med redusert utetemperatur.

Men for en varm klima sone, oppvarming med en luft varmepumpe mer enn betaler for seg selv. Med kostnaden av husholdningsapparater fra 25 000 rubler med en termisk kraft på 3 kW, kan de ganske enkelt ikke finne alternativer.

Faktisk deler forfatteren frivillig sin egen erfaring: Loftet i huset sitt for det andre året blir oppvarmet av en Cooper Air-varmepumpe.&HunterCH-S12FTXN.

Kostnaden ved oppvarming av to etasjer med luftvarmepumper utgjorde ca. 2500 rubler per måned.

Selvfølgelig er det verdt å vurdere et par nyanser:

• Plasser handlinger - Krim, Sevastopol. Vinter frost er unntaket i stedet for regelen. Den gjennomsnittlige januar temperaturen er +3 C.
• Elektrisitetstariffer er for tiden litt under gjennomsnittet i Russland.

konklusjon

Vi håper at informasjonen som er tilgjengelig for leseren, vil hjelpe ham med valg og utforming av oppvarming. Ytterligere materialer om hvordan å bli luft oppvarming hytta, vil tilby en vedlagt video. Lykke til!
