Lukkede og åpne varmesystemer: funksjoner

Hvis du ikke trenger å koble til varmtvannsforsyning, vil du sannsynligvis ikke bry deg om hva slags varmesystem du har - åpen eller lukket (med unntak av faglig interesse). Den åpne visningen er imidlertid den mest enkle og uavhengige.

Sirkulasjonen av kjølevæske her kan skje på en naturlig måte, i henhold til lovene i termodynamikken, på grunn av det økte trykket ved kjelenes utløp, men det kan også bli tvunget. La oss se nærmere på forskjellene deres, positive og negative sider, og i tillegg vil vi vise deg et tema videoklipp.

Spesielle egenskaper

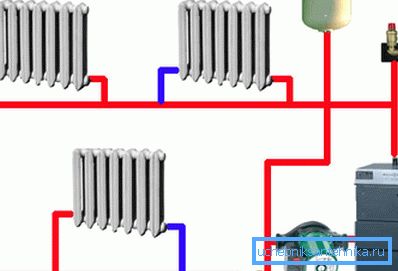

Åpent system

Merk. Et åpent varmesystem innebærer en ekspansjonstank som ikke er hermetisk lukket. Derfor fordampes vann og tilsettes fra utvendige kilder (brønner eller sentraliserte vannforsyningssystemer) til varmesystemet.

Svingpumpen brukes som regel ikke i åpen type systemer, derfor vil operasjonen ikke avhenge av tredjeparts energikilder - kraftledninger eller en dieselgenerator (forgasser). Men undervisningen forbyr på ingen måte en støpepumpe i returrøret på kjelen, noe som vil øke effektiviteten til en fastbrennstoffkoker, komfyr eller peis med en vannjakke på omtrent halvparten.

En svært viktig forskjell i et slikt system er imidlertid at det kan fungere autonomt, uten strøm eller naturgass, og det kan installeres i områder som er helt avskåret fra all kommunikasjon.

Med tanke på at vannet i et åpent system vil sirkulere ganske sakte (den klassiske versjonen - uten hjelpepumpe), velges rørene med en stor diameter, minst 40 mm, da det er nødvendig å sikre muligheten for gradvis oppvarming for å unngå skade.

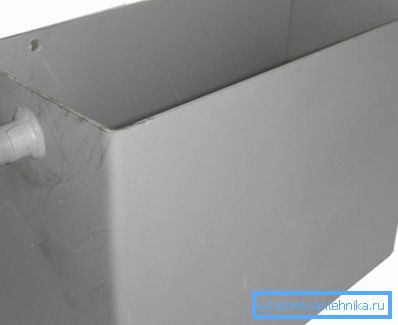

I tillegg skal ekspansjonstanken av stål eller plast i alle fall være plassert over varmekretsen for å sikre at systemet er fylt med vann fra denne tanken.

I slike konturer er helling av de horisontale rørene obligatoriske - dette er gjort for å tillate normal sirkulasjon av kjølevæsken. Ifølge beregninger skal en slik skråning være 0,01% av kjølevannstilførselspunktet på kjelen, men dette alternativet er ganske vanskelig å beregne - det er mye lettere å observere en skråning på 8-10 mm per løpende meter under installasjonen, og du vil sikre riktig sirkulasjon for dette systemet.

Fordelene og ulempene ved et åpent system

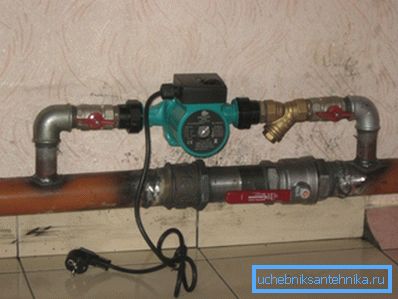

• Hovedfordelen ved et åpent oppvarmingssystem er absolutt uavhengighet fra tredjeparts energikilder, det vil si at den kan fungere både med dem (når en sirkulasjonspumpe kobles) og uten dem når sirkulasjonspumpen ikke er aktivert. Når du vil starte tvungen sirkulasjon, så lukk ventilen, som ligger mellom bypassrøret (se bildet over), vannstrømmen, og det beveger seg gjennom hjelpepumpen. Når det ikke er elektrisitet, åpnes denne ventilen, men lukkes ved slag, foran pumpen, og kjølevæsken fortsetter å sirkulere naturlig.
• Det er enkelt å koble et slikt system til kjelen, da det ikke er behov for spesiell kunnskap her, for eksempel når man installerer en elektrisk eller gassenhet. Her kan også en murugn med en tank for oppvarming av vann brukes som kjele.
• Her kan brensel ikke bare tjene kull og brensel, men også ulike organiske avfall i tørr form, som kan være i husholdningen.
• Den største ulempen ved det åpne systemet er behovet for å drenere vannet når kjelen er tvunget til å stoppe, og også ganske langsom, men likevel jevn oppvarming av kretsen.
• For kjølevæske kan ikke bruke frostvæske, i tillegg må du konstant overvåke væskenivået i ekspansjonstanken, lav effektivitet.
• En stor fare er opprettet når flytrafikk danner - det er ekstremt vanskelig å utvise luft fra kretsen på en naturlig måte - for dette må du opprette kunstig press. Dette gjøres ved å pumpe vann inn i systemet.

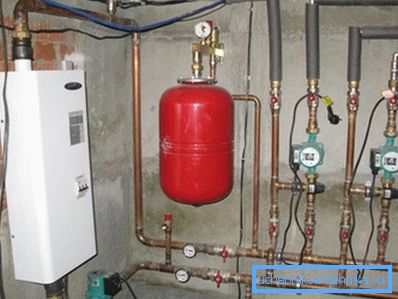

Lukket system

Merk. Hovedforskjellen i den lukkede typen av varmesystemet er tettheten av alle dens komponenter, og fordampningen av vann er helt fraværende her. Sirkulasjon av kjølevæsken i lukkede kretser er kun mulig som en tvungen (sirkulasjonspumpe). Hele systemet består av en varmeapparat, rør, radiatorer (gulvvarme) og en ekspansjonstank.

I tilfeller hvor trykket av kjølevæsken i kretsen stiger over normen, blir strømningsventilen aktivert i ekspansjonstanken og overflødig væske strømmer der, og stabiliserer dermed det totale trykket.

Når vanntemperaturen faller, faller trykket, men sirkulasjonspumpen gjenoppretter mangelen, automatisk pumpe den nødvendige mengden vann for å oppnå ønsket verdi. Generelt utfører brenselutstyret her deaerasjonsfunksjonen.

En meget viktig og grunnleggende knutepunkt for deaerasjon er ekspansjonstanken, som består av to halvdeler (dette kan sees i det øvre bildet) rullet opp med kanter. Inne i denne tanken er en membran eller membran, som er laget av varmebestandig gummi.

Tanken inneholder en viss mengde gass, oftest nitrogen (hvis den pumpes av produsenten), men det kan også være vanlig luft som vil akkumulere der hvis det er nødvendig.

Innenfor er tanken delt inn i to rom ved membranen - i en av dem er det nitrogen eller luft, og i den andre - overskytende varmebærer, som presses der under trykk gjennom en sikkerhetsventil, mens de to mediene ikke kommer i kontakt med hverandre. Når væsken avkjøles, faller trykket i reservoaret, og gassen fra det andre rommet gjennom gummimembranen skyver den tilbake.

Fordeler og ulemper ved et lukket varmesystem

• Fordelene ved lukkede varmesystemer inkluderer en ganske praktisk installasjon (tanken kan installeres hvor som helst over og under kretsen), samt fraværet av behovet for kontinuerlig å overvåke vannstanden.
• For å beskytte et slikt system mot avrimning, er det mulig å bruke frostvæske. Romtemperaturen kan justeres ved å øke eller redusere volumet av væske i varmekretsen, mens trykket kan justeres uavhengig.
• En ekstra kilde til oppvarming kan kobles til systemet, det vil si en backup kjele, så vel som slike kjeler kan fungere samtidig.
• På grunn av fravær av naturlig fordampning, er det ikke nødvendig å mate fra en ekstern kilde (brønn eller sentral vannforsyning).
• Men det er en rekke ulemper, for eksempel avbrutt drift av kjelen, avhenger direkte av strømmen til driften av sirkulasjonspumpen, i tillegg har varmeovner en høy pris.
• I tillegg kan det være et problem med plassering av ekspansjonstanken - den er fylt med kjølevæske ved 30-60%, mens den minste prosentvis faller på store beholdere, hvorav volumet kan være flere tusen liter. Men i autonome kretser er dette problemet ikke relevant.

konklusjon

Noen av de ovennevnte systemene, du alltid, med visse ferdigheter, kan du montere dine egne hender. Men både i ett og et annet tilfelle er det svært viktig å bestemme kjelenes effekt, som vil være tilstrekkelig for et gitt område i rommet.
