Monotube varmesystem leningradka: enkelhet og pålitelighet

I denne artikkelen må vi bli kjent med en av de mest enkle og vanlige oppvarmingssystemene - Leningrad, eller barracksystemet. Vi vil finne ut hvilke fordeler og ulemper den har mot bakgrunnen til alternativer, hvordan man kobler varmeelementer riktig til det og hvilke diametre av rør som skal orienteres. Så gå.

Hva er det

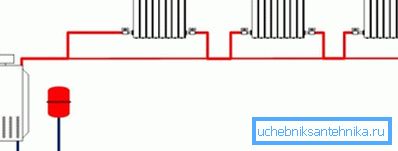

Leningradka er ganske enkelt en flaskerør som omgir et hus eller et oppvarmet rom rundt omkretsen. Varmeelementer er innebygd direkte inn i den med korte linjer. Differensialen som kreves for sirkulasjon, oppstår vanligvis ved hjelp av en sirkulasjonspumpe eller et innløp i varmeledningen gjennom heisenheten.

For å justere sirkulasjonshastigheten til kjølevæsken (og følgelig kan temperaturen på radiatorene lengst fra begynnelsen av ringen) brukes:

• Jevn eller trinnjustering av sirkulasjonspumpens kapasitet.
• Gassventiler.
• Retaining vaskemaskin.

I tillegg: Leningrad kan brukes i systemer med naturlig sirkulasjon av kjølevæsken (tyngdekraft). I dette tilfellet styres sirkulasjonshastigheten ved å varme opp varmeveksleren i ovnen eller kjelen.

Søknadsområder

Begrensninger flyter fra hutskjemaet.

1. Den kan brukes i rom hvis konfigurasjon lar deg gjøre ringen uadskillelig. Et stort antall partisjoner, panoramavinduer og døråpninger gjør ikke bare et kryss på Leningrad, men de vil gjøre installasjonen så arbeidsom at du uunngåelig tenker på alternativer.

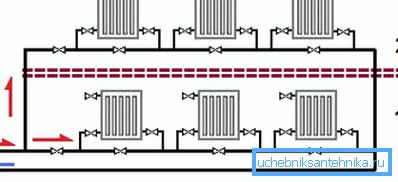

2. Denne ordningen er ikke egnet for høyhus.. I det minste i sin rene form: En enkeltrørsring brukes ofte i individuelle leiligheter i nye bygninger; Imidlertid er varmeanlegget til hver leilighet innebygd i et par tradisjonelt skilt stigerør.

Fordeler og ulemper

Hva er nyttig å vite om Leningrad?

verdighet

• Det er feilsikret. Helt feilaktig. Situasjonen når systemet stopper på grunn av lufting, er helt utelukket.
• Det tillater uavhengig justering av varmeovner og demontering av dem. Samtidig avstengning, gasspjeld eller fravær av en radiator påvirker ikke driften av de andre.
• Som allerede nevnt kan den fungere med tvungen og naturlig sirkulasjon.
• Startkretsen er ekstremt enkel uavhengig av tilstedeværelsen av luft i den. Siden trykket i VVS- eller oppvarmingsledningen er mye høyere enn atmosfærisk, når radiatorer er plassert over flasken, vil luften bli presset ut til sin øvre del.
• Sirkulasjonen av kjølevæsken vil starte selv når systemet er luftbåret, og på grunn av varmeledningsevnen til varmeovnerne, vil de bli fullt oppvarmet før luften utluftes.

Nuance: kretsen vil fungere som beskrevet bare med radiator ledningsdiagram fra bunn til bunn.

mangler

Disse inkluderer kanskje bare den uunngåelige temperaturvariasjonen mellom de første og siste oppvarmingsanordningene i kretsen. For å være presis, vil spredningen bli merkbar ved radiatorinnløpet: Ved å balansere oppvarmings-enrørsystemet, kan det om nødvendig utligne varmeoverføringen.

Installasjonsfunksjoner

Er det noen regler du bør følge når du installerer Leningrad med egne hender?

• Radiatorer bryter ikke fyllingen, og krasjer parallelt med den. Ved konstant innføring av varmeapparater vil strømningen av kjølevæske gjennom dem øke noe, men vi vil miste alle køyer i hytteskjemaet - en enkel start, feiltoleranse og muligheten for uavhengig temperaturkontroll på hvert batteri.

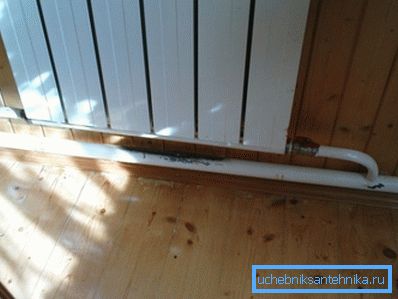

• Som allerede nevnt, er det bedre å bruke en slips fra bunnen: forbindelsene er koblet til radiatorens nedre tråder på begge sider. Instruksjonen er knyttet til det faktum at det er under en slik ordning at tilstedeværelsen av luft i batteriet ikke vil påvirke sirkulasjonen gjennom sin nedre samler. Av samme grunner bør flasking være plassert under varmeinnretningene, og ikke over dem.

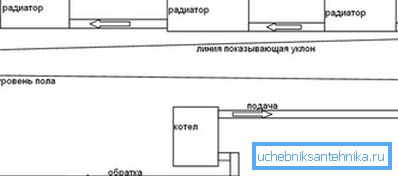

Nuance: Disse anbefalingene gjelder ikke for et system med naturlig sirkulasjon. For å flytte vannet av tyngdekraften, må flasking uunngåelig legges med en skråning; de første radiatorene vil være under den. Men med en åpen ekspansjonstank er luftblødning definitivt ikke et problem.

• Som varmeovner bør du ikke bruke konvektorer (spole med finner for å øke varmeoverføringen). Igjen vil de frata oss om en av Leningrads boller - evnen til å arbeide med oppvarming, selv i en tilstand av urenhet.
• Ved utforming av et system er det verd å følge følgende minimumstørrelser:

Nuance: En rimelig maksimal lengde på fylling av et system med naturlig sirkulasjon - ca 40 meter. Med et større område av huset er det bedre å splurge på sirkulasjonspumpen.

• Hver varmeapparat er utstyrt med følgende sett med ventiler:

• Stengekuleventil ved inngangen. Det vil helt slå av radiatoren for reparasjon eller utskifting uten å slippe hele kretsen.

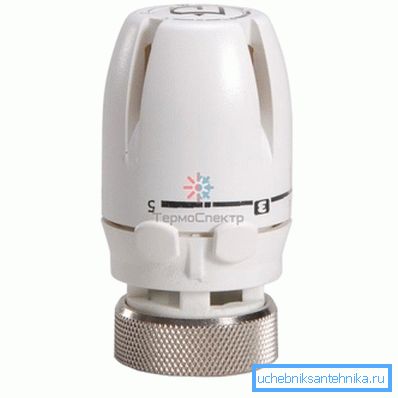

• Gassutløp. Med den kan du, igjen, helt avkjøle varmeapparatet eller begrense sirkulasjonen gjennom det, og derved redusere temperaturen. I stedet for en gasspjeld, kan et termostathodet installeres, som vil regulere egen passabilitet i automatisk modus, avhengig av temperaturen i rommet.

Nyttig: På grunn av økonomi kan en annen ventil installeres i stedet for en gasspjeld eller et termisk hode. Prisen er mye lavere; Imidlertid er det ganske ubeleilig å regulere strømmen av eyeliner med en ventil.

• Luftventil på en av de øvre radiatorpluggene. For luftblødning kan en Mayevsky kran, en ventil eller en vanlig kran brukes.

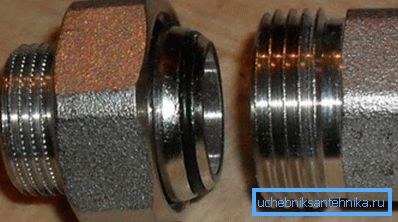

• Når den monteres på stålfôr på korksiden med en venstre tråd, er det installert en flyttbar drift som gjør det mulig å fjerne radiatoren uten sveising. Stålforbindelser med bimetalliske radiatorer brukes som regel i boliger som er koblet til sentralvarme med ikke alltid forutsigbare temperaturer og trykk. Autonome systemer bruker rør av polypropylen og metall-plast; For å koble batteriene i dette tilfellet er det lettere å sette et par amerikanske kvinner.

konklusjon

Vi håper at materialet som foreslås for leseren, vil hjelpe ham med utformingen av varmesystemet og installasjonen. Som alltid kan du finne ytterligere tematisk informasjon i videoen vedlagt artikkelen. Lykke til!
