Monotube varmesystem: vi finner ut effektivitet i

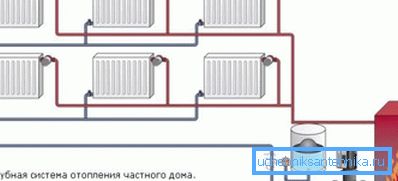

Et enkeltrørvarmesystem i et privat hus er mer økonomisk og enkelt i forhold til et to-rørsystem med såkalt "supply" og "return". Å vite reglene for installasjon av et slikt varmesystem, kan du ordne det på den beste måten, og sikrer høy effektivitet og maksimal energibesparelse. Vi vil snakke om alle nyanser du vil møte når du bruker denne typen oppvarming.

Komponenter av varmesystemet hjemme

Til å begynne med vil vi analysere hva en-pipe og to-pipe varmesystemer består av, dette vil bidra til oppfatningen av arrangementet som helhet:

• Trunk pipeline, hvor varmebæreren beveger seg.
• Oppvarming apparater (radiatorer) koblet på nødvendige steder til motorveien.
• Kjølemiddelkilde (varmt vann) i form av en kjele.
• Ekspansjonstank.
• Elementer for sirkulerende kjølevæske i systemet.

MERK! De fleste kjølevæskene varierer i volumet av tanker og tilleggsfunksjoner, samt materialene som brukes ved legging.

Spesielle funksjoner

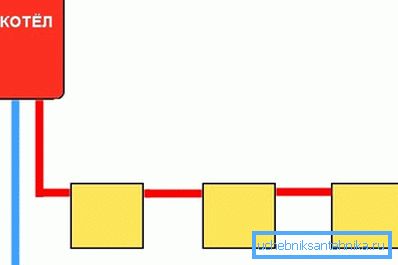

Enrørvarmesystemet i Leningradka er en lukket sløyfe av en rørledning som gir varme til radiatorer og, etter å ha vasket dem, går tilbake til kjelen.

Metoden for oppvarming av boligen har således en rekke fordeler som gjør det til fordel i en privat bygning:

• Lønnsomhet i drift (i sammenligning med to-rør versjoner).
• Lav pris, på grunn av lavere forbruk av materialer.
• Enkel installasjon og nødreparasjon. De fleste eiere av landhus kan selvstendig arrangere dette alternativet for oppvarming.
• Det er mulig å legge hovedrørledningen rett over gulvet, eller å gjemme helt under den.
• One-pipe-systemet er like effektivt i både ett-etasjes og to-nivås hus.

Vær oppmerksom på! Den optimale driftsmodusen til dette oppvarmingsutstyret på alle områder av hjemmet oppnås ved en riktig valgt rekkefølge av radiatorforbindelser.

System sirkulasjon

Sirkulasjonen av kjølevæsken i varmesystemet kan være:

• Naturlig, forekommer på grunn av forskjellen i tettheten av vann. Det avkjølte vannet fra den bakre delen av kretsen, som har høyere tetthet, forskyver den mindre tette (varme) til toppen av stigerøret og skyver videre inn i hovedrørledningen til radiatorene.

For din informasjon! Ved denne sirkulasjonsmetoden bør rør legges med en skråning på ikke mindre enn 3-5 grader, noe som ikke alltid er mulig i store hus med stor rørledning. Faktisk, med en slik skråning av rørledningen, vil forskjellen i høyde per meter lengde være fra 50 til 70 mm.

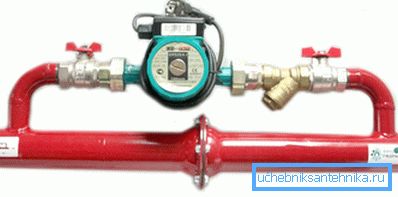

• Obligatorisk. Ved denne metoden sirkuleres kjølevæsken ved hjelp av en pumpe koblet til varmesystemet på returkretsen like før vannet går inn i kjelen. Hovedrørledningen i systemet med tvungen sirkulasjon av kjølevæsken kan legges med en høydeforskjell på 50 mm per meter av ruten.

Advarsel! Siden et system med en sirkulasjonspumpe koblet til rutenettet automatisk blir flyktig, bør det treffes tiltak for å unngå stivelse av kjølevæsken i tilfeller av blackout. For dette er en såkalt akselerert kollektor installert, som er i stand til å skyve varmt vann til en høyde på ca 1,5 meter.

Ekspansjonstank

På toppen av den akselererende kollektoren blir rørledningen utladet i ekspansjonstanken. Hensikten er å regulere trykket i varmesystemet for å unngå en økning til en nødsituasjon.

I dag bruker man ofte utvidelsestanker med lukket design, unntatt kontakt av kjølevæsken med luft.

Strukturelt er ekspansjonstanken en beholder delt i to deler med en fleksibel membran:

• Den ene er fylt med luft under trykk.
• Den andre er utstyrt med et kjølemiddel for inngangsutgang.

En lukket ekspansjonstank kan installeres på et hvilket som helst passende sted i varmekretsen, noe som er en fordel i forhold til åpne tanker montert utelukkende på det høyeste punktet av systemet.

For din informasjon! Fri kontakt av kjølevæsken med luft i en åpen ekspansjonstank fremmer aktiv oksygenmetning. Dette truer tidlig svikt i stålrør og varmeinnretninger på grunn av akselerasjon av korrosjonsprosesser. I dette tilfellet er installasjonen av et monotube varmesystem med polypropylenrør foretrukket - materialet er bestandig mot deformasjon.

Installasjonsskjema for komponentene i varmesystemet

Ett rørvarmesystem er montert i følgende rekkefølge:

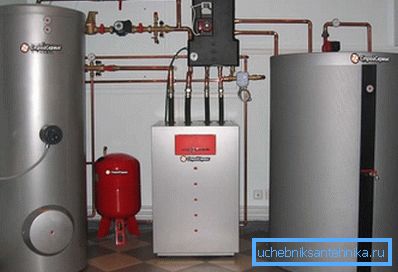

• Kilden til varmebærer er en kjele som kan operere på grunn av:

• Gas.
• Fast brensel.
• Elektrisitet.
• Kombinasjoner av to eller flere mulige drivstoffalternativer.

MERK! Det sistnevnte alternativet er praktisk for de tilfellene når en av drivstoffkildene til en viss tid ikke er tilgjengelig eller blir dyr.

• Accelererende kollektor med inngang til ekspansjonstanken. (Se også artikkelen Pipe cutter for stålrør: funksjoner.)
• Hovedrørledningen, omgå alle rommene på boligen i sin tur. Husk at kjølevæsken avkjøles når det beveger seg bort fra kjelen, hovedsakelig rommene som trenger bedre oppvarming bør være de første på vei til det:

• Baby.
• Soverommene.
• Bad.

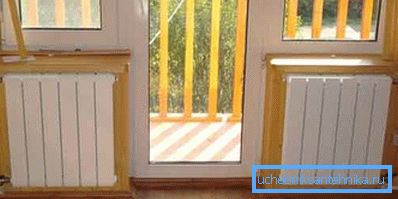

Vær oppmerksom på! Du er fri til å installere radiatorer i ditt hjem på noen passende steder. Det eneste som kreves av installasjonsinstruksjonene for oppvarming enheter er obligatorisk installasjon under vinduene. Og våre anbefalinger er også å finne radiatorer nær inngangsdøren (i neste bilde).

Tilkobling av radiatorer

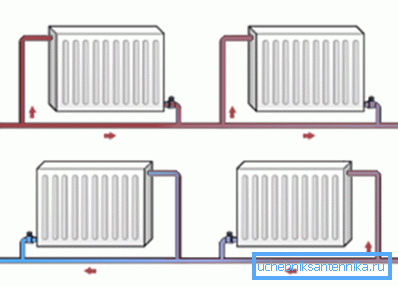

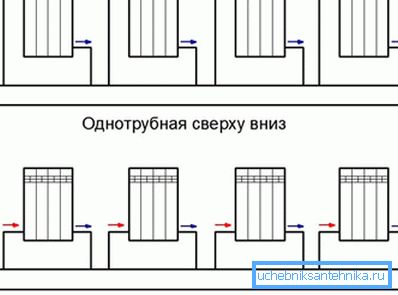

Det er to måter å koble varmeovner til systemet:

• Den første er den uregulerte enkleste. I dette tilfellet er radiatorene koblet til motorveien på to punkter:

• Ved inngangen.
• Ved utkjørselen.

Dette enkle og rimelige ledningsdiagrammet uten tilleggsforbindelser og elementer tillater ikke å utføre:

• Justering av oppvarming.
• Slå av radiatoren for reparasjon eller utskifting når systemet er fullt.

• Det andre alternativet er Leningradka. I henhold til denne ordningen er hver radiator ved inngangen og utgangen til motorveien utstyrt med en låseanordning, som du kan:

• Reguler kraften til oppvarming i et eget område.
• Fullstendig avkjøl strømmen av kjølevæske for å utføre reparasjoner.

I tillegg omgir radiatorene, er en bypass med en låseanordning montert, hvis den er blokkert, blir strømmen av kjølemiddel omdirigert direkte gjennom en bestemt radiator.

Ikke glem at bare du velger en av metodene ovenfor basert på funksjonene til hver av dem. Det er et annet alternativ - å ansette et arbeidspersonell, som bestemmer det beste varmesystemet etter typen av bygningen, hvoretter du kan begynne å jobbe med egne hender. (Se også artikkelen Avløp i hytta: funksjoner.)

konklusjon

Nå vet du mer om særegenheten til et rørsystem, hva er alternativene for implementeringen i et landsted. Som du forstår, bør løsningen på dette spørsmålet bli tilnærmet dømmende, etter å ha veiet alle fordeler og ulemper, bør det forstås at det er bedre for deg og din struktur. Pass på å sammenligne med to-pipesystemet, som også er populært i private hjem.

I den presenterte videoen i denne artikkelen finner du ytterligere informasjon om dette emnet.
