Ms-140-500 radiator: egenskaper, egenskaper, typiske

I denne artikkelen skal vi undersøke støpejerns radiatoren for oppvarming MS-140-500. Vi vil bli kjent med sine egenskaper og finne ut nøyaktig hvor varmesystemer bruken er meningsfull. I tillegg må vi finne ut hvilke problemer som kan forventes fra denne enheten og hvordan de kan løses.

Utseendet til vår helt vil sikkert virke kjent for leseren.

Hva er det

beskrivelse

Under navnet på støpejerns radiatoren MS-140M-500 (MS-140-500), selges et seksjonalt batteri av gråstøpejern med støpejern eller stålkoblingsnippler og tverrgående pakninger av paronitt.

Produktegenskaper er ganske vanlig for støpejernsvifter:

  • Vesentlig masse og som et resultat av stor termisk treghet;
  • Solid kapasitet i form av seksjon, igjen økende termisk treghet;
  • Relativ sårbarhet (gråstøpejern er ikke motstandsdyktig mot støtbelastninger);
  • Moderat motstand mot internt trykk.

Festemidler er ikke inkludert. Avhengig av valg av braketter, kan enheten monteres på veggen eller monteres på gulvet.

Spesifiser: i 99% av tilfellene er veggmontering valgt. For utendørs installasjon, foretrekkes produkter med en mer attraktiv design. La oss være realistiske: støpejerns radiatoren MS-140 M-500 er ikke forbløffet over skjønnheten og perfeksjonen av linjene.

La oss innse det: batteriene i bildet - ikke et mesterverk av design.

kjennetegn

Tekniske egenskaper til radiatoren Мі 140-500 er gitt på nettsidene til en rekke produsenter og selgere. Vi vil publisere dem og vi.

parameter verdi
Antall kanaler for kjølevæsken i seksjonen 2
Varmeflow til seksjonen når temperaturforskjellen mellom batteriet og luften er 70 grader 160 W
Tillatte kjølevæsketemperatur maksimalt 130 C
Seksjonsmateriale Gråstøpejern SCh10 GOST1412-85
Material for produksjon av brystvorter Duktilt jern GOST1215-79
Pakningsmateriale Varmebestandig gummi (paronitt) 1T-P, 1T-C på TU38-105376-82
Arbeidstrykk 9 kgf / cm2
Trykkprøve 15 kgf / cm2
Seksjonslengde (med tanke på tykkelsen på pakningen) 108 mm
Seksjonshøyde 588 mm (500 brystvinkler)
Dybde (avstand fra front til bakside) av seksjonen 140 mm
Trådstørrelse nippler / manifolds DU32 / 1 1/4 tommer)
Seksjonskapasitet 1450 cm3 (1,45 liter)
Seksjonvekt 7,12 kg
Seksjonspris 300 - 400 rubler
Støpejernsbatterier kommer perfekt sammen med en solid kjele. Den faste vekten av støpejernsbatterier er reflektert i sovjetisk kino.

Spesielle funksjoner

Så, hvilke konklusjoner kan gjøres ved å undersøke de tekniske egenskapene til støpejernstråleren MS-140-500?

  • Langsom oppvarming og like sakte kjøling gjør enheten til et utmerket valg for et autonomt system med en solid kjele.. Inerti jevner fluktuasjoner i kjølemiddelets temperatur med sjeldne anslag.
  • Brede innvendige kanaler av seksjoner og samlere, sammen med en tråd med stor diameter, vil tillate det å brukes i tyngdekraftsystemer. På grunn av disse funksjonene vil MS-140 skape minimal hydraulisk motstand mot strømning.
  • Til tross for langvarig bruk av denne varmeapparatet i sentralvarmesystemer, tillater ikke kjennestrålerens radiator MS-140M-500 ham å anbefale det til dette formålet med et lett hjerte. Nøkkelordet er vannhammer: Det kan være 20 eller 25 atmosfærer på forsiden av det forhøyede trykkområdet som ikke er konstruert for enheten. Ja, vannhammer er en ikke-standard situasjon, men tro på forfatterens opplevelse, i den virkelige verden er det ikke uvanlig.

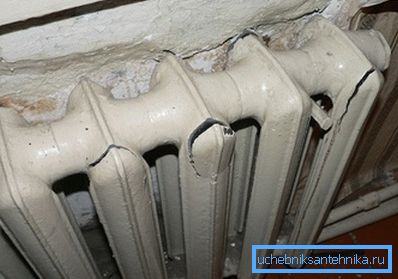

Konsekvenser av vannhammer.

Problemer og løsninger

Hvilke problemer kan et støpejern batteri eier forvente?

Interseksjonelle lekkasjer

Årsaken til forekomsten er gjentatte oppvarmings- og kjølesykluser (les, utvidelse og sammentrekning) under normal drift av varmesystemet. Som et resultat taper paronitiske tetninger elastisitet, og ved neste avkjøling av batteriet ved leddene i seksjonene virker fuktighet.

Med en liten lekkasje gjennom en eller to pakninger ser instruksjonene for å eliminere lekkasjer slik ut:

  1. Når kjølevæsken slippes ut, åpnes døvpropper.
  2. På radiator-tasten måles avstanden til problemnippelen.
  3. Nøkkelen skyves inn i kollektoren til koblingen med nippelen er strammet med noen spak eller gassnøkkel nr. 2 - nr. 3.

Merk: tråden på døve trafikkorker - venstre. For å stramme brystvorten, drei den mot urviseren.

Hvis lekkasjer blir utbredt, flyttes radiatoren med utskifting av alle pakninger. I rollen som sistnevnte kan brukes som vanlige paronitovye-produkter, og gummi, skåret med egne hender fra bilkameraet.

Bulkhead radiator med erstatningspakninger.

Lås på låsemutter

Et annet problem med støpejernsbatterier er periodiske lekkasjer fra under låsemutrene på liner. Hovedårsaken er utbrenningen av hygienisk hør ved høy temperatur på varmebæreren.

Slik eliminerer du en lekkasje:

  • Steng av varmeoppvarmeren (på bunnfyllingen - sammen med stigerøret dobbelt til det). Skru av luftepluggen delvis for å sikre at det ikke er overtrykk. Det er ikke nødvendig å tømme vannet: det vil blåse genseren i toppetasjen.
  • Skru løs låsemutteren, og øk gapet mellom den og stopperen til 8-10 millimeter.
  • Rengjør den gamle spolen.
  • Tør mutteren med sanitets lin med en liten mengde hurtig torkende maling eller silikon tetningsmasse.
  • Stram låsemutten. Start oppvarmingsstigerøret.
Spol låsemutteren tilbake.

Noen ganger er årsaken til permanente lekkasjer feilen i aksen til tråden på låsemutteren vinkelrett på planet.

I dette tilfellet er den eneste måten å løse problemet på å erstatte denne monteringen:

  1. Stigerøret er fullstendig tilbakestilt.
  2. Låsemutteren og radiatorpluggen vender igjen.
  3. Eyeliner er fjernet fra radiatoren, hvorpå plugg og låsemutter løsnes fra tråden.
  4. Deretter utføres alle operasjoner i omvendt rekkefølge, men med en ny mutter. For svingete radiatorplugger bruker samme lin med lakk eller tetningsmasse.
Årsaken til permanente lekkasjer kan vel være mangelen på låsemutteren selv.

konklusjon

Til tross for sin alder er støpejernsvarmeapparater fortsatt i drift, og alt er det samme som et halvt århundre siden, etterspurt av markedet. Videoen i denne artikkelen vil hjelpe leseren til å lære mer om funksjonene sine. Lykke til!
