Oppvarming av en leilighet: teknisk utstyr og
Det enkleste klimanettverket til et privat hus består av en varmekoker, radiatorer og rør som forbinder disse elementene i en lukket ring gjennom hvilken kjølevæske sirkulerer. Imidlertid er oppvarmingssystemene i fleretasjesbygninger ordnet på en helt annen måte, som må tas hensyn til ved reparasjon eller modernisering av komponenten i en leilighet. Ellers vil problemer med naboer og boligkontorer ikke unngås.
Ordningen med oppstilling av oppvarming med en sentral strøm av kjølemiddel
Husdistributionsnav
Varmesystemet i en boligbygging begynner med en stoppventil som er montert på røret som forbinder rørledningene i kjelleren med strømnings- og utladningsvarmene (instruksjonene er vedlagt SNiP 41-01-2003).
Vær oppmerksom på! Dette øyeblikket er svært viktig for arbeidstakere av boliger og kommunale tjenester og organisasjonen som leverer varme. Det er nettopp gjennom denne ventilen at deres krefter er delt: Organisasjonen som leverer oppvarmingstjenester er ansvarlig for sikkerheten og driften av ekstern kommunikasjon, boligavdelingen eller condominiumet bør være bekymret for den interne helse.
Etter avstengningsventilen er det et mangfold av utstyr som trengs for å sirkulere kjølevæsken og varmtvann gjennom leiligheter som ligger på alle etasjer i huset. Dens liste og beskrivelse er gitt i tabellen.
| Detalj av distribusjonskoden | beskrivelse |
| Varmtvannsinnløp | Umiddelbart etter ventilen som blokkerer strømmen av kjølevæske, er dysene montert for tilkobling til varmtvannsrør. Det kan være en eller to tie-ins (henholdsvis for et enkeltrør eller to-rør-skjema). I sistnevnte tilfelle er dysene forbundet med en jumper, på grunn av hvilket konstant trykk og sirkulasjon av vann i varmtvannsrør og oppvarmede håndklestanger montert på badene er tilveiebrakt. |
| Heis oppvarming | Dette er hovedelementet i klimarnettverket, uten hvilket varmesystemet i en fleretasjesbygning med sentralisert kjølemiddelforsyning ikke kan eksistere. Den består av en dyse og stikkontakt, noe som gir økt trykk. Takket være ham kommer væsken til de øvre ledningene til varmeledningene (på loftet). I tillegg kan det også være en lekkasje, noe som innebærer i den gjentatte syklusen kjølevæsken som kommer fra retur. |
| Portventiler | De er vant til å kutte opp varmekredsen av leiligheter fra det felles rørsystemet. Om vinteren, av åpenbare grunner, er de i åpen tilstand, om sommeren er de blokkert. |
| Dreneringsutstyr | Den er installert i rørledningens nedre deler og tjener til å utføre kjølevæske i sommeren eller, om nødvendig, å reparere elementer i varmesystemet i huset. |
| Koblingsrør med stoppventiler | I den nedre delen av varmesystemet er det montert et rør som kobler varmesystemet til kaldvannsforsyningsrørene. Det er nødvendig å fylle varmeapparatene i sommeren for å forhindre dannelse av korrosjonssentre i batterier. |
Oppvarmingsanlegget i en leilighet er regulert ved å endre diameteren på varmeheisemunnstykket. Ved å lukke og åpne den tilsvarende ventilen, øker husarbeideren og verktøyet arbeideren opp eller senker sirkulasjonen av kjølevæske i varmesystemet, og derved endrer temperaturen i radiatorene.
Tilførsels- og utladningsrørledninger
Det neste viktige elementet i varmesystemet for leilighetskomplekser er stigerørene som leverer vann til hver etasje i huset og drenerer kjølevæsken som har strømmet gjennom batteriene som er installert i boligene.
Det er to hovedordninger:

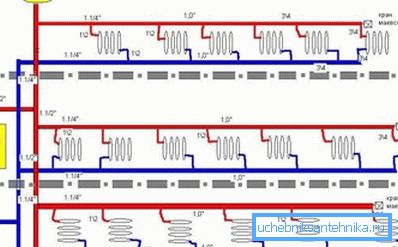

- Varmebærer mates gjennom ett rør, og fjernes gjennom en annen. Disse hovedstigerørene, som ligger i forskjellige ender av huset, i hver etasje, er sammenkoplet av broer, som væsken flyter til, kommer langs veien i alle batteriene. Slik opprettholdes oppvarmingssystemet i det 5-etasjers gamle huset med flere familier.
En slik ordning ble deretter forlatt, siden det gjør det vanskelig å fullstendig utlede kjølevæsken. Ved lufting av rør eller radiatorer i en leilighet er det svært vanskelig å fjerne alt vannet fra de horisontale delene av rørledninger.
- Vann strømmer gjennom et vertikalt rør inn i loftet, og går deretter ned, som strømmer fra batteriet til batteriet, fra toppetasjen til bunnen..
Vær oppmerksom på! Begge disse vannfordelingsordningene har en stor ulempe - jumperen ligger på loftet eller på teknisk gulvet. Det er nødvendig for utslipp av luft gjennom luftventilen, men fører til ganske betydelig varmetap, noe som reduserer effektiviteten av klimasystemet som helhet.
Med tanke på at de tekniske nivåene av leilighetskomplekser (lofter og kjellere) ikke blir oppvarmet, er det fare for kjølevæskefrysing ved en feil i varmesystemet.
For å unngå dette er følgende utformingsfunksjoner av varmeledninger gitt:
- Helling horisontale hoppere. Hvis nedgangen i rørledningsrørledningene som er angitt av SNiP, blir korrekt observert, går kjølevæsken ned i kjølens nedstigning, og væsken fra rørene deres går bort, og isdannelsen som kan ødelegge rør og radiatorer er helt utelukket.
- Oppvarming tekniske gulv. Selv om radiatorene på loftet og i kjelleren ikke er tilveiebrakt, vil rørene selv, til tross for glassull eller mineralfiber som dekker dem, fortsatt varme opp luften, slik at kjølevæsken ikke avkjøles umiddelbart etter et nødstoppstopp.
- Stor tröghet. De øvre og nedre lintelene av stigerørene er ganske store i diameterrør (mer enn 50 mm). Kjøling etter opphør av varmeforsyning skjer ikke umiddelbart. På grunn av dette har vannet i dem ikke tid til å fryse.
Generelt er den aktuelt brukte ordningen med den øvre fordelingen av kjølevæsken ganske effektiv, selv om den har noen funksjoner ved operasjon:
- Starte varmesystemet er så enkelt som mulig. Det er nok å åpne stoppventilene som blokkerer tilgangen til vann og luftventilen på loftet. Etter at rørene er fylt med vann, blir sistnevnte blokkert for å unngå tap av kjølevæske. På denne hendelsen avsluttes lanseringen av klimanettverket.
- Tvert imot er det vanskelig å slå av oppvarming og nødutløp av kjølevæsken. Du må først finne ønsket rør i toppetasjen, lukke ventiler der, og åpne deretter ventilen på den nedre delen av stigerøret.
- Ved vertikal distribusjon er fordeling av varme ujevn (selv om prisen på oppvarmingstjenester er den samme). Faktum er at de øvre leilighetene får en varmere varmebærer, som varmes opp leiligheten bedre. For å kompensere for dette, i leilighetene som ligger under, må du installere radiatorer med stort antall seksjoner.
Varmevekslere i leilighetene
Hvis du ikke har erstattet varmeelementene i en byleilighet med egne hender, blir den oppvarmet av en av to enheter:
- Støpejernsbatteri. Den har en liten varmeoverføring, betydelig tröghet, stor vekt og ikke helt estetisk utseende. På den annen side kan denne enheten brukes med en varmebærer av hvilken som helst kvalitet. Støpejern er praktisk talt ikke utsatt for korrosjon og kan vare i mer enn 50 år med periodisk rengjøring av interne innskudd.
- Stålrør med varmevekslerplater. Denne oppvarmingsanordningen ble installert i forbindelse med besparelsene ved bygging av hus og holder ikke vann.
Nå er det beste alternativet for et varmesystem med sentral kjølevæske, med rette betraktet som bimetalliske radiatorer.
Disse enhetene består av:
- stålramme gjennom hvilken kjølemiddel strømmer;
- aluminium varmeveksler, slitt på rammen - det øker varmeoverføringen og gir batteriet et attraktivt utseende.
Slitesterkt stålrør innefor hindrer korrosjon (i motsetning til alle aluminiums radiatorer) og gir styrken til radiatoren, og beskytter mot hydrauliske og pneumatiske støt, noe som ikke er uvanlig for sentraliserte varmesystemer.
Et annet positivt poeng ved bruk av en bimetallisk enhet er høy effekt. Dette gjør det mulig å bruke færre deler.
Den eneste ulempen er den høye prisen. De beskrevne varmeenhetene er blant de dyreste blant alle eksisterende varmeutstyr.
Vær oppmerksom på! Hvis det er reguleringsventiler på innløpsrørene på batteriene dine - kraner, termostater, gasspjeld osv. - må du utstyre bypassen (jumperen mellom innløpet og uttaket på batteriet). Ellers vil termostaten styre volumet av kjølevæske, ikke bare i batteriet, men i alle leilighetene som ligger under, noe som ikke er sannsynlig å behage naboene.
Funksjoner av varmtvannssystemer
Organisasjonen engasjert i oppvarming av boligbygg, kjenner og leverer varmt vann til forbrukerne.
I likhet med klimasystemet har dette tekniske nettverket noen karakteristiske trekk:
- Oppvarming av varmt vann og kjølevæske i oppvarmingsperioden er sentralisert. Ofte er det samme rør som brukes til å levere begge væsker. For å separere strømningsventilen brukes, ligger i kjelleren.
- Varmtvannsystemet kan ha ett eller to rør. Sistnevnte system er mer å foretrekke, da det tillater deg å unngå det for store forbruket av vann som oppstår i et enkeltrørssystem når ventilen åpnes (hver forbruker venter til det avkjølte vannet er drenert og varmtvannet begynner å strømme).
- Ofte er radiatorer installert på badet og brukt til tørking av håndklær koblet til varmtvannsrørledningen. Dette er ikke en veldig god ordning, siden den oppvarmede håndklestang forblir varm om sommeren, noe som gjør det ubehagelig å holde seg på badet.
Tips! Å løse dette problemet er enkelt. Under reparasjoner eller ved bytte av varmeutstyr i en leilighet, skal avstengningsventiler settes på innløps- og utløpsbeslagene. Ikke glem å utstyre bypasset.
- På grunn av at varmt vann leveres gjennom varmeledningen, blir det ofte slått av om sommeren. Det er nødvendig å utføre vedlikeholdsarbeid på hovedutstyret til oppvarmingsnett.
konklusjon
Oppvarmingssystemet for leilighetskomplekser med sentralisert kjølemiddelstrøm er fundamentalt forskjellig fra individuelle klimanettverk. Ukvalifisert intervensjon og modernisering kan ikke bare forverre kvaliteten på oppvarming hos naboer, men også føre til fullstendig hindring av rørledninger.
Derfor, når du utfører noe arbeid, er det nødvendig å nøye følge de foreskrevne regler eller bruke tjenester av kvalifiserte spesialister. Du kan lære mer om engineering nettverk av høyhus fra videoen som er lagt ut i denne artikkelen.
