Oppvarming heis: første bekjentskap

I denne artikkelen må vi finne ut hva heisen er i varmesystemet og hvordan det fungerer. I tillegg til funksjonene vil vi studere driftsmodusene til heisenheten og hvordan du justerer den. Så gå.

Hva er det

funksjoner

For å si det enkelt, er heisoppvarming noder særegne buffere mellom varmeanlegg og husteknikk.

De kombinerer flere funksjoner:

• De konverterer trykkforskjellen mellom rutens linjer (3-4 atmosfærer) i det 0,2 som kreves for driften av varmekretsen.
• De er vant til å starte eller stoppe oppvarming og varmtvannssystemer.
• Tillat deg å bytte mellom ulike driftsformer for varmtvannssystemet.

Spesifiser: Vanntemperaturen i kranene skal ikke overstige 90-95 grader. Om sommeren, når temperaturen på vannet i tilførselsledningen ikke overstiger 50-55 ° C, blir varmtvannet drevet fra denne tråden. På toppen av kaldt vær må varmtvannsforsyningen byttes til returrørledningen.

elementer

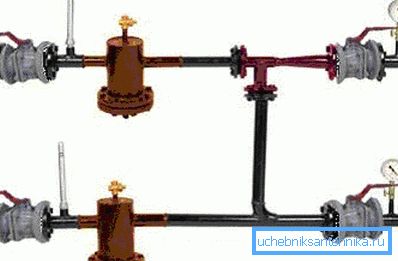

Den enkleste ordningen med heisvarmeenheten inkluderer:

1. Et par innløpsventiler på fôr- og returtråden. Strømmen ligger alltid over retur.
2. Et par husventiler, som skjærer heisenheten fra varmesystemet.
3. Gryazeviki på banen og, sjelden, på returlinjen.

1. Dumper i varmekretsen, slik at den helt kan tømmes eller for å tilbakestille systemet til en utslipp, utstøter en betydelig del av luften fra den ved oppstart. Utslipp anses å være bra for avløp.
2. Kontrollventiler som måler temperatur og trykk på tilførsel, retur og blanding.

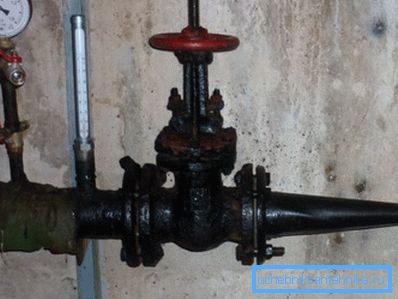

3. Endelig er den faktiske vannstråleheisen en flensete tee for rør med en dyse inne.

Hvordan fungerer heisvarmesystemet? Prinsippet for sitt arbeid er basert på Bernoulli loven, som sier at statisk trykk i en strøm er omvendt proporsjonal med hastigheten.

Det varmere og høyere trykkvannet fra tilførselsrøret sprøytes gjennom dysen inn i heisuttaket og skaper, men paradoksalt sett høres det, en sjeldnere sone som involverer gjennom sugedelen av vannet fra returrørledningen inn i den gjentatte sirkulasjonssyklusen.

Dette sikrer:

• Stort kjølemiddel strømmer gjennom kretsen med minst strømmen fra motorveien.
• Justering av temperaturer i nærheten av heisen og fjernvarmere fra den.

Hvordan blir pressene målt i varmesesongen fordelt? Vi gir typiske parametere.

Temperaturer i ruten og etter heisen er underlagt den såkalte temperaturplanen, den avgjørende faktoren i hvilken er gate temperatur. Maksimumsverdien for tilførselslinjen på ruten er 150 grader: ved videre oppvarming vil vannet koke til tross for overtrykk. Den maksimale blandingstemperaturen er 95 C for to-rør og 105 for ett-rørsystemer.

I tillegg til disse elementene kan oppvarmingsheisen inkludere varmtvannsuttak.

To grunnleggende konfigurasjoner er mulige.

1. I hus bygget før slutten av 70-tallet ble varmtvannet drevet gjennom en innsats i forsyningen og en i returlinjen.
2. I nyere hjem er det to tie-ins på hver linje. En beholder med en diameter på 1-2 mm større enn diameteren til dysen er plassert på flensen for å forbinde rørene mellom innsatsene. Det gir en dråpe tilstrekkelig for å sikre at når varmtvannet slås på i henhold til ordningen fra tilførselen til forsyningen og fra retur til retur, sirkuleres vann kontinuerlig gjennom de koblede stigerørene og håndklevarmerne.

Ansvarsområder

Hva er heisoppvarmingskoden - vi forstod på en eller annen måte.

Og hvem er ansvarlig for det?

• Seksjonen av ruten inne i huset til flensene til innløpsventilene er det ansvarlige området for varmetransporteringsorganisasjonen (varme nettverk).
• Alt etter innløpsventilene, og ventilene selv er ansvaret for boligorganisasjonen.

Men: Valget av varmeløfteren i henhold til tallet (størrelse), beregningen av diameteren til dysen og holdebrettene, utføres av oppvarmingsnett. Innbyggere gir bare installasjon og demontering.

kontroll

Den kontrollerende organisasjonen er igjen oppvarmingsnettet.

Hva kontrollerer de?

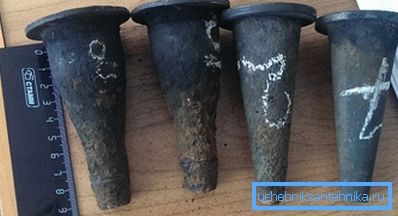

• Flere ganger om vinteren utføres kontrollmålinger av temperaturer og trykk på strøm, retur og blanding.. Ved avvik fra temperaturplanen utføres beregningen av varmeløfteren på nytt med kjedelig eller redusert diameter av dysen. Selvfølgelig bør dette ikke gjøres på toppen av kaldt vær: ved -40, kan tilgang til oppvarming på gaten gripes med is innen en time etter at sirkulasjonen stopper.
• I forberedelse til varmesesongen er tilstanden til avstengningsventilene kontrollert. Kontrollen er ekstremt enkel: alle ventiler i aggregatet overlapper seg, hvoretter noen ventil åpnes. Hvis vann kommer fra det - du må lete etter en feil; I tillegg skal ventilen i noen posisjoner ikke ha lekkasjer over kjertlene.
• Til slutt, på slutten av varmesesongen, blir heisene i varmesystemet sammen med selve systemet testet for temperatur.. Oppvarmingsmediet oppvarmes til maksimale verdier når varmtvannsforsyningen er slått av.

administrasjon

Vi gir rekkefølgen på utførelse av noen operasjoner knyttet til arbeidet til heisen.

Start oppvarming

Hvis systemet er fullt, alt du trenger å gjøre er å åpne husflappene - og sirkulasjonen vil begynne.

Noe mer komplisert er instruksjonen for å lansere et tapt system.

1. Utløpet i returrøret åpnes og utløpet i strømmen lukkes.
2. Langsomt (for å unngå en vannhammere) åpnes den øvre husventilen.
3. Etter at vannet går til dumpen, er det rent, uten luft, det lukkes, hvorpå nedre husventilen åpnes.

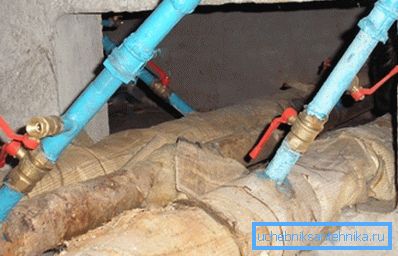

Det er nyttig: Hvis moderne kulventiler er på stigerørene, er ikke retningen av kretsen for å tilbakestille, noe som helst. Men med en skrue kan en rask tilbakestrømning rive av ventilen, hvoretter låsesmedene vil ha en lang og smertefull søk etter årsakene til stoppsirkulasjonen i stigerørene.

Arbeid uten dyse

Ved en katastrofalt lav returtemperatur på toppen av kaldt vær, praktiseres en heis uten dyse. Systemet mottar kjølevæske fra motorveien, ikke blandingen. Chokket er fastkjørt med stålpannekake.

Differensialjustering

Når retur er for høy og det er umulig å erstatte dysen omgående, blir det praktisert å justere differensialventilen.

Hvordan gjør du det selv?

1. Tilførselstrykket måles, hvorpå trykkmåleren plasseres på returstrømmen.
2. Innløpsventilen på returrøret lukkes helt og åpnes gradvis med trykkregulering på manometeret. Hvis du bare dekker sperren, kan kinnene ikke helt falle på stangen og glide ned senere. Prisen på feil handlemåte er garantert ufrostret tilgang oppvarming.

På en gang bør ikke mer enn 0,2 atmosfæren differensial fjernes. Gjentatt måling av returtemperaturen utføres på en dag når alle verdier stabiliseres.

konklusjon

Vi håper at materialet vårt vil hjelpe leseren til å forstå arbeidsplanen og rekkefølgen på justering av heisenheten. Som vanlig vil ytterligere informasjon bli tilbudt til hans oppmerksomhet ved vedlagte video. Lykke til!
