Oppvarming kjele rørsystem: kreves og valgfrie elementer

Hva er de nødvendige elementene bør inkludere kjeleoppvarmingsbånd? Hva sikrer sikkerheten til systemoperasjonen? Hvordan organisere lavtemperatur oppvarming? I vårt materiale vil vi prøve å svare på disse spørsmålene.

Påkrevde gjenstander

Listen over utstyr bestemmes av typen varmesystem.

Sirkulasjonstype

Tvungen sirkulasjon innebærer en sirkulasjonspumpe for husets varmesystem.

Den er ferdig:

1. sump, installert foran pumpen for kjølevannsstrøm;
2. Et par avstengningsventiler, Tillater å rengjøre sump eller demontere pumpen med minimal tap av kjølevæske.

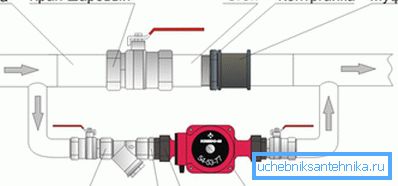

Hvis systemet opererer vekselvis med tvungen og naturlig sirkulasjon, bør det være en bypass med innsatser mellom tappingsinnsatsene med en seksjon lik fyllingsdelen. Den er utstyrt med en ballventil eller -ventil som forhindrer omvendt strøm av vann gjennom bypassen under pumpens drift.

Åpne og lukkede systemer

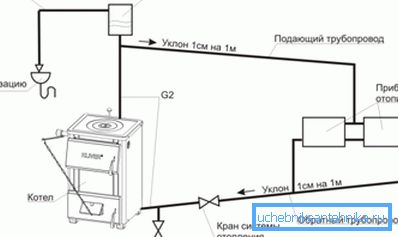

Et åpent varmesystem kommuniserer med atmosfæren gjennom en åpen oppvarmingstank.

Den kombinerer flere funksjoner:

• Kompenserer en økning i volumet av kjølevæske ved oppvarming.
• Ser for fjerning av luften utpresset i den.
• Tillater å legge til vann i stedet for systemet som har fordampet eller kokt bort i løpet av arbeidet.

Merk: En åpen tank er alltid montert øverst på konturen. Tapping skal ha en konstant skråning fra tanken, som vil gi kjølevannets naturlige strøm og tillate luft å bli tvunget oppover.

I tillegg omfatter ordningen med å binde faste kjeler i systemer med naturlig sirkulasjon en akselererende kollektor - en vertikal fyllstasjon som forbinder kjelen med en ekspansjonstank.

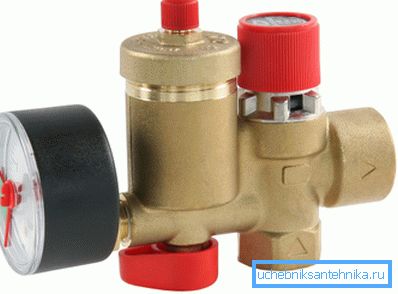

I et lukket system er funksjonene som utføres av den åpne ekspansjonstanken tilordnet flere enheter.

Når du installerer systemet med egne hender, er det nyttig å vite noen finesser.

• Ekspansjonstanken kan monteres på et hvilket som helst tidspunkt i konturen; Det er imidlertid bedre å velge et sted hvor kjølevæskestrømmen inneholder minst turbulenser. For eksempel, foran pumpen, ca 10 diametre fylling fra den.
• Det anbefales å installere tankdysen opp. Hva er årsaken til instruksjonen? Siden i dette tilfellet er det garantert ingen luft i tanken på den andre siden av membranen hvor kjølevæsken skal være.
• Volumet av tanken er omtrentlig lik 10% av det totale volumet av kjølevæsken i systemet. Den enkleste måten å estimere mengden på er å fylle kretsen med vann og tømme den inn i hvilken som helst måleplate.
• Hvis det er flere membranbeholdere i systemet, oppsummeres volumet.
• Kontinuerlig drift av sikkerhetsventilen under drift indikerer at ekspansjonstanken er for liten.
• Uansett tilstedeværelse av lufteventilen, blir toppunktene til varmesystemet (øvre radiatorplugger, hoppere mellom dem, etc.) ferdig med lufteventilasjon. I sin rolle kan det fungere som Mayevskys kraner, samt vanlige ventiler eller vannkraner.

Utenfor og inne i kjelen

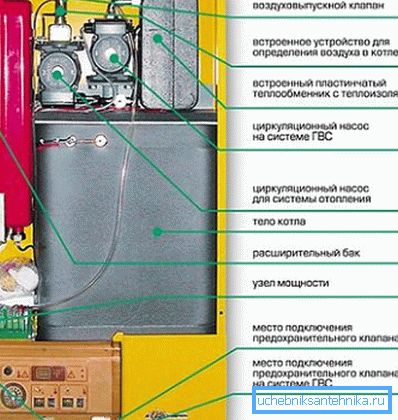

Rørledningen til varmekedler kan ofte avvike vesentlig fra de som er beskrevet ovenfor. Faktum er at mange varmeapparater er utstyrt med egne sirkulasjonspumper, en sikkerhetsgruppe, og ofte en ekspansjonstank.

Med denne konfigurasjonen omfatter bindingsordningen for den veggmonterte varmekjelen i virkeligheten bare et par ventiler som skjærer av det, utslipp i avløpssystemet og en jumper med kaldvannssystemet for å fylle kretsen.

Ytterligere elementer

Hva annet kan inkluderes i kjelebåndet?

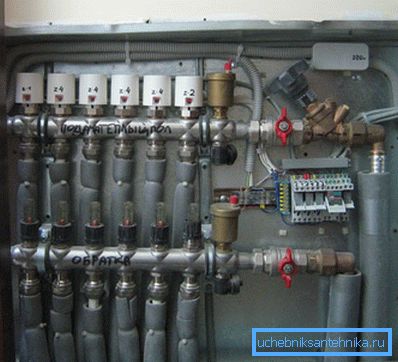

kollektor

En manifold eller kam er en ukomplisert enhet for parallell tilkobling av flere varmeanordninger eller uavhengige kretser. Samlere er montert på tilførsels- og returrørledninger. Hvert par kraner er utstyrt med en avstengningsventil og en gasspjeld for justering.

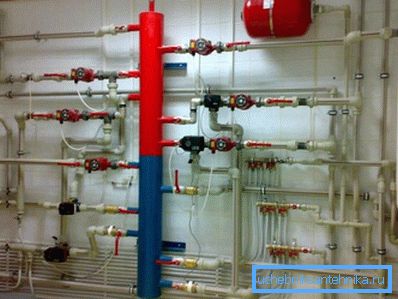

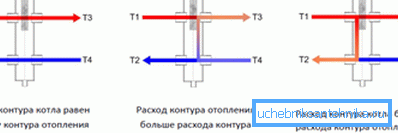

Hydro Arrow

Det er en type reservoar og er fundamentalt forskjellig fra det bare i betydelig internt volum. Den hydrauliske nålen er koblet til både tilførsels- og returlinjene.

Strømningsseparasjonen i totalvolumet tillater omfordeling av kjølevæsken mellom strømning og retur; Videre, gjennom ytterligere grener, kan vann tas med temperaturer mellom de to trådene.

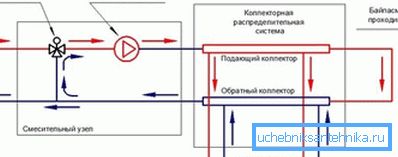

Treveisventil

Dette er en t-skjorte med en regulert ventil som fungerer på prinsippet om enten: det tillater deg å åpne kjølevæskestrømmen fra den direkte rørledningen, redusere vannstrømmen fra retur og omvendt. Hva er det brukt til? Først av alt - for organisering av lavtemperatur konturer.

Faktum er at for en fastbrennstoffkoker er returrørets temperatur under 50 ° C ekstremt uønsket: prisen på overdreven kjøling av varmeveksleren er dannelsen av kondensat på den, noe som reduserer levetiden dramatisk. Ved drift i normal modus, med forsynings- og returtemperatur på 75/55 C, opprettes en krets med en separat sirkulasjonspumpe for å drive oppvarmet gulv.

Noen av returvannet fra denne kretsen er resirkulert; Samtidig gir treveisventilen strømmen av mer varmt vann fra kjelen, avhengig av temperaturen på oppvarmingsmediet. Som regel omfatter et slikt system for å binde en oppvarmingskjele med fast brensel et termostathode, som er ansvarlig for temperaturkontroll.

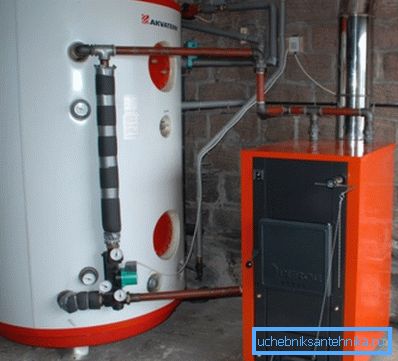

Varmeakkumulator

Under dette navnet skjuler en termisk isolert vanntank med betydelig volum. Det gir deg mulighet til å lagre en stor mengde termisk energi og gradvis gi den til varmeapparater.

Varmeakkumulator er nyttig for å stabilisere temperaturen på radiatorer ved bruk av fastbrennstoffkoker; Det inkluderer også ofte rør av en elektrisk oppvarmingskjele som utelukkende opererer om natten, når en billigere elektrisitetspris er i kraft.

konklusjon

Vi håper at informasjonen som tilbys til leseren, vil hjelpe ham med utformingen og konstruksjonen av sitt eget varmesystem. Som vedlagt inneholder vedlagte video flere tematiske materialer. Lykke til!
