Oppvarming leningradka: tilkobling, egenskaper, fordeler

Varmeanlegget til et privat hus Leningradka er en av de mest pålitelige og enkle å gjøre-det-selv-løsninger. Vi vil snakke om funksjoner, fordeler og måter å koble til dette varmesystemet.

Enkeltrørvarmesystem (Leningradka)

Definisjon og sammensetning

Leningradka er et ett-rørsystem for sirkulerende kjølevæske i varmekretsen til et hus. Samtidig er radiatorer eller batterier koblet i serie, og vann beveger seg i en lukket sløyfe:

Figuren viser hovednoderne:

1. Varmtvannsoppvarming. Det er gass, tre, torv, fast brensel, elektriske og bensin enheter, oftest bruk gass oppvarming kjeler;
2. Dyse for fjerning av luft og drenering av vann fra ekspansjonstanken. Nærværet av en slik dyse indikerer en åpen type oppvarming, hvor overskudd av vann fjernes uten å skape trykk; (Se også artikkelen Luft oppvarmesystemet: Funksjoner.)
3. Ekspansjonstank. Designet for å justere trykket ved å samle vann under termisk ekspansjon og tilbakestilling under kjøling. I tilfelle en ulykke og overoppheting / oppkok av kjølevæsken, spiller den rollen som nødutløp av vann;
4. Sirkulasjonspumpen. Gir nødvendig trykk og sirkulasjonshastighet av kjølevæsken i kretsene med tvungen sirkulasjon;
5. Kuleventil dreneringsvann. Det er nødvendig å fjerne kjølevæske fra rørledningen og radiatorene for reparasjonsperioden eller for å bevare varmekretsen for vinteren;
6. Oppvarmet vannforsyning pipe;
7. Mayevskys kran for å fjerne overflødig luft fra radiatoren;
8. Radiator eller batteri;
9. Rør avgass kjølevæske (obratka);
10. Avløpsavløp for avhending av vann fjernet fra hovedlinjen;
11. Kuleventil kobles til vannforsyningen. Når den er låst opp, er kretsen fylt med vann, da kranen er låst og oppvarming er startet;
12. Filteret for vannrensing før du gir rørledningens oppvarming;
13. Kuleventil for å slå av radiatoren. Lar deg slå av individuelle batterier for reparasjon eller for å spare energi;

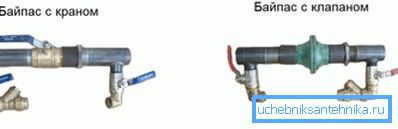

14. Bypass eller bypass. Lar deg justere (hvis en nåleventil er installert) eller kutte en eller annen radiator fra felleskretsen.

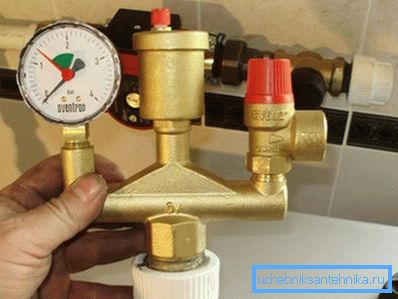

Varmesystemet av lukket type antar tilstedeværelsen av en ekspansjonstank uten utløp. Slike oppvarmingsarbeider under trykk, og for nødoperasjonsbeskyttelse er gitt i form av en enkel struktur:

Vær oppmerksom på! One-pipe-løsningen forutsetter et konsekvent arrangement av varmeovner på en felles motorvei eller stigerør. Dette gjør at du kan spare på rør og installasjonsaktiviteter.

arter

I tillegg til oppdeling i lukkede og åpne arter varierer Leningradka i typen ledninger til horisontale og vertikale typer.

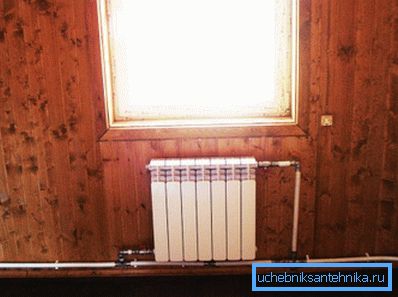

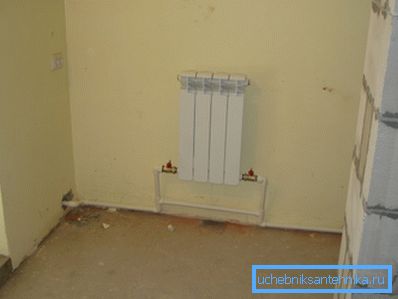

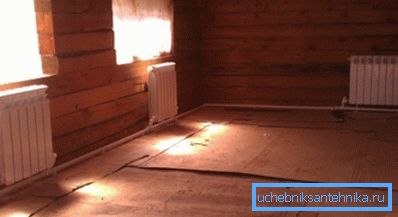

Den horisontale ordningen med oppvarming i et privat hus er mest foretrukket. Det innebærer leggingen av motorveien langs konturen av rommet langs ytterveggen i tykkelsen av gulvet eller over overflaten. Radiatorer er koblet i serie til hovedlinjen:

Vær oppmerksom på! Det er ønskelig å lage en krets, mens antall radiatorer i kretsen ikke skal overstige 10 stykker. Ved tilkobling av to kretser med forskjellig lengde og varmeoverføring, bør deres gjennomstrømning reguleres med nåleventiler slik at systemet ikke er ubalansert.

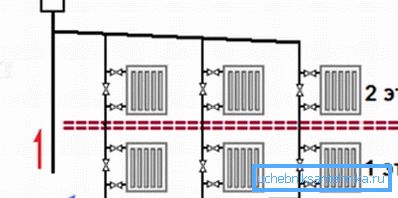

Ved vertikal distribusjon av rør er varmeinnretninger koblet i serie til felles stigrør. I slike tilfeller brukes vanligvis tvungen sirkulasjon og øvre vannforsyning.

Vær oppmerksom på! Som du kan se, med vertikal ledning, blir en parallell tilkobling av flere en-rørkjeder til en vanlig riser mest realisert. Dette er praktisk for høyhus.

Fordeler og ulemper

Hvis vi snakker om fordelene ved en-rørsoppvarming, hviler de hovedsakelig på økonomi og pålitelighet:

• Enkeltrørskontur innebærer mindre forbruk av røret, derfor reduseres kostnadene ved prosjektet;
• Installasjon, sveising og andre relaterte verk med ett rør er merkbart mindre. Det gir deg også mulighet til å spare på lønnskostnader og energikostnader, tid og forbruksvarer;
• Systemet er testet og vist seg å være ekstremt pålitelig.;

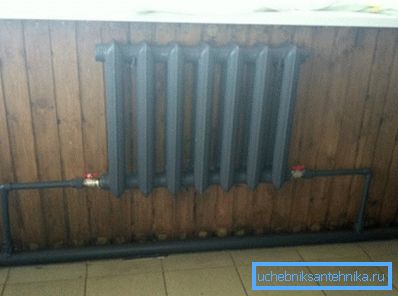

• Det er mulig å gjemme røret under gulvet. Det bør ta hensyn til varmetapet fra kontaktledningen med gulvkonstruksjonene og foreta passende termisk isolasjon;
• Tilstedeværelsen av bypasser lar deg reparere apparater i drift av oppvarming, og også å regulere intensiteten i arbeidet med separate batterier og rom.

Ulempene med Leningradka inkluderer sine egenskaper:

• Behovet for å oppfylle riktig forhold av rørdiametre, et stort tverrsnitt av hovedrøret;
• Ujevn oppvarming av radiatorer avhengig av fjerning fra kjelen. For å utjevne temperaturer er det nødvendig å øke størrelsen og antall batteriseksjoner ettersom den beveger seg bort fra varmekilden;
• På grunn av ujevn varmefordeling anbefales det ikke å koble til mer enn 10 radiatorer i en krets, slik at denne løsningen bare er egnet til oppvarming av et privat hus - det er lettest å implementere med egne hender.

Vær oppmerksom på! Fra en analyse av fordelene og ulempene ved et rørledningssystem, kan det konkluderes med at det passer for private og små felleshus.

konklusjon

Leningradka lar deg enkelt og billig arrangere oppvarming i et privat hus. Den er preget av fleksibilitet og evnen til å justere varmeoverføringsintensiteten til individuelle oppvarmingsanordninger. For en mer fullstendig opplevelse, se videoen på slutten av artikkelen.
