Oppvarming med naturlig sirkulasjon av et privat hus: dets

På 80-tallet i forrige århundre sa eksperter at gravitasjonsvarmesystemet ble forældet. Dette var imidlertid ikke tilfelle.

Pumpenheter med tvungen oppvarming øker kostnadene betydelig, dessuten er de avhengig av elektrisitet. Derfor, i vår tid, nekter en del av villaeiere fra slik oppvarming.

Vær oppmerksom på! Gravitasjonsdesignet til varmesystemet er det enkleste og billigste. Den har sine ulemper, den viktigste er den generelle grensen. På grunn av liten tröghet er et slikt nettverk bare egnet for bygninger på opptil 100 m 2.

I denne artikkelen vil vi snakke om hva som er et system av et varmesystem med naturlig sirkulasjon, som har fordeler og ulemper.

Hva er en slik oppvarming

Det finnes to typer varmesystemer:

• system med naturlig kjølemiddelstrøm (tyngdekraften, tyngdekraften);
• analog med tvungen (pumping) sirkulasjon.

Både de og andre nettverk kan være en- eller to-rør.

Kjølevæsken i begge tilfeller er:

• vanlig vann;
• frostvæske (dvs. ikke-frysevæske)
• teknisk olje.

Vær oppmerksom på! Hvis du planlegger å bruke frostvæske, kontroller du at det er kompatibelt med materialet i forseglingens batterier. I slike nettverk anbefaler instruksjonen ikke bruk av aluminium radiatorer.

Naturlig sirkulasjonsmønster

Selvflytende oppvarming har flere ulemper:

• det er moralsk forældet;
• har lav produktivitet;
• nettverket er stort;

• Hun har en relativt høy pris på installasjon;
• Det er ikke mulig å regulere temperaturen i hver av batteriene separat.

Imidlertid er det uunnværlig i bygninger hvor det ikke er strøm, fordi det er utstyrt med en fastbrennstoffkoker, det kan fungere autonomt.

1. Operasjonsprinsippet for et slikt system er dannelsen av temperaturforskjellen av kjølevæsken på dens strøm fra kjelen og inngangen.
2. På grunn av forskjeller i tettheten til varmebæreren under temperaturvariasjon beveger den seg gjennom systemet ved tyngdekraften uten å bruke en pumpe. Med andre ord, det varme stoffet går opp, sin allerede avkjølte strøm tar sin plass fra returlinjen.
3. Ved kontinuerlig strømning gjennom batteriet mister varmebæreren sin temperatur og utstråler termisk energi inn i lokalet. Når han går tilbake til kjelen, blir han igjen varm og alt gjentar seg.

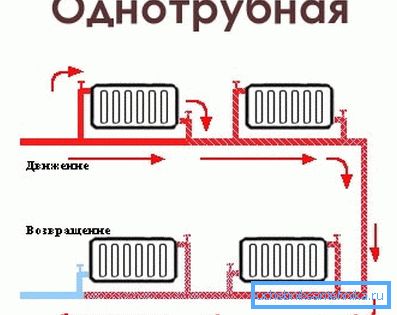

Konsekvent monotube oppvarming

1. For et slikt nettverk å jobbe, er en forutsetning en tilstrekkelig del av rørene.. Det må være minst en tomme. Dette gjelder hovedsakelig hovedstigerøret. I tillegg må hellingen til systemrørene være minst 1 cm pr. 1 løpemåler.
2. En annen tilstand - området for varmebærerinntaket fra stigrøret må være plassert over toppbatteriet. I dette tilfellet bør varmekjelen plasseres under den laveste radiatoren.
3. Volumet av varmebærer i slike systemer, med like betjent område, er relativt stort (3 ganger mer, i gjennomsnitt enn i obligatoriske analoger) og avhenger av rørets tverrsnitt og lengden på nettverket.

En stor mengde vann i rørene øker systemets treghet.

1. Dette er en fordel ved systemet - når kjelen slutter å fungere, varer varmen i nettverket fortsatt en viss periode.
2. Oppvarmingskretsen med naturlig sirkulasjon innebærer at den etterfølgende strømmen av varmebærer gjennom batteriet fører til kjøling.
3. Så de varmeovner som er plassert i begynnelsen av systemet, blir oppvarmet mer enn sine motstykker installert på slutten av nettverket.
4. Det skal bemerkes at det ikke er mulig å regulere nivået på oppvarming av batteriene med en slik ordning.

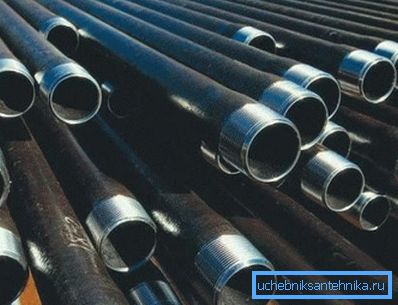

Vær oppmerksom på! En viktig egenskap ved et slikt system er dets følsomhet overfor materialet som brukes rør og beslag. Monter nettverket med egne hender, vær oppmerksom på at de må være metall. Rør laget av plast vil ikke kunne motstå temperaturen som følge av overoppheting av vann i kjelen.

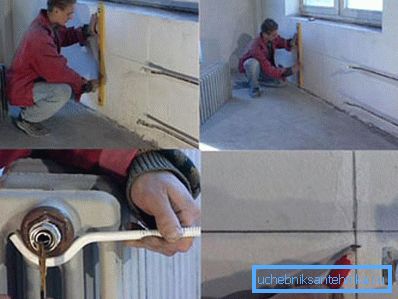

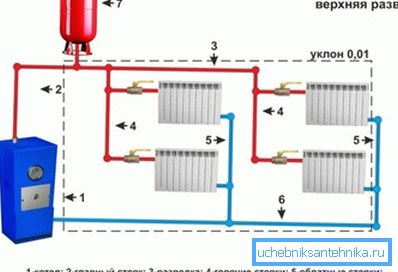

1. Resultatet av slike restriksjoner er et lavt nivå av oppvarmingseffektivitet, dyr installasjon (hvis systemet samles inn av ansatte arbeidstakere), nettverkets estetikk, på grunn av det store tverrsnittet av rør.
2. Varmekretser med naturlig sirkulasjon innebærer nødvendigvis en åpen ekspansjonstank. Den skal plasseres øverst i nettverket. Denne tanken skal inneholde minst en tiendedel av alt vann i systemet.
3. Tankens åpenhet innebærer at systemet nødvendigvis må ha konstant kontakt med atmosfærens trykk.

Parallell batteriforbindelse

1. Ordningen med vannoppvarming med naturlig sirkulasjon kan være en-rørserie-parallell. Da blir det mulig å regulere strømmen av kjølevæske i enkelte radiatorer. (Se også artikkelen Enkeltrørvarmesystem: funksjoner.)
2. Det skal bemerkes at i dette tilfellet vil det kun være mulig å installere termostater for hvert andre parallellbatteri.
3. En lukket vannstrøm i nettverket er helt strengt forbudt å blokkere, på grunn av overoppheting.

Det er også en to-rørs versjon av parallell (horisontal) tilkobling av batterier under kjølingens naturlige sirkulasjon. I det er temperaturen på radiatorene ikke så mye avhengig av deres plassering. Det er mulig å justere individuelle batterier.

konklusjon

Gravitasjonssystemet har både ulemper og fordeler. Imidlertid er det i noen av de ovennevnte tilfellene det optimale valget av oppvarming av et privat hus. Videoen som er lagt opp i artikkelen, fortsetter temaet.
