Oppvarming og ventilasjon: normer, regler, funksjoner

Oppvarmingssystemer og bygningsventilasjonssystemer er en sammenkoblet struktur som skal gi normaliserte meteorologiske forhold og kvaliteten (renslighet) av luft i serviceområdet for boliger, administrasjons-, bolig- og industribygg. Vi vil fortelle deg hvilke krav ventilasjonsvarmesystemet skal møte.

Oppvarming, ventilasjon og klimaanlegg (HVAC)

Generelle bestemmelser

Beregning, utforming og installasjon av oppvarming og ventilasjon utføres på en omfattende måte, med tanke på gjensidig påvirkning av systemer på hverandre, samt å ta hensyn til muligheten for å kombinere sine funksjoner og spare energi. Hvorfor det skjer på denne måten, viser vi nedenfor.

Ventilasjon, luftkondisjonering og oppvarming tiltak, på en eller annen måte, er rettet mot å løse et problem - gi det nødvendige inneklimaet. Dette betyr at hvert av disse systemene har innvirkning på de generelle klimatiske egenskapene.

Moderne klimasystemer, spesielt ventilasjons- og klimaanlegg, styres av automatisk tilbakemelding, det vil si at klimaendringer i serviceområdet ikke bare påvirker installasjonen som førte til disse endringene, men også den som arbeider i samme område, men med litt forskjellige oppgaver.

For eksempel vurdere situasjonen der oppvarmingsanordninger oppvarmer luften på et tidspunkt når ventilasjon fjerner den varmeste luften og leverer kjølte strømmer fra gaten. Hvis begge systemene ikke tar hensyn til effektene de har på hverandre, kan vi møte et regime der overdreven ventilasjon vil føre til ineffektivt oppvarming eller energisvikt.

I motsetning til tidligere epoker har landet vårt vedtatt den kapitalistiske banen for økonomisk utvikling, og nå betaler forbrukerne for alt. I denne forbindelse er problemene med energibesparende, som går til oppvarming, klimaanlegg og ventilasjon, aktuelt.

Først og fremst bør det huskes om behovet for termisk isolasjon av de omsluttende strukturer av bygninger og industrielle lokaler, rørledninger og varmeliner.

Det er også viktig å utstyre klimaanlegget med et fleksibelt styresystem og høykvalitetsautomatisering, slik at du kan justere driftsmodusene til alle systemene så effektivt, økonomisk og tilstrekkelig som mulig under driftsforholdene. Selvfølgelig, uten å ta hensyn til alle faktorer av innflytelse, inkludert den gjensidig påvirkning av systemer på hverandre, er en slik innstilling problematisk.

Vær oppmerksom på! Som du kan se, betraktes ventilasjon, oppvarming og klimaanlegg som et enkelt klimasystem, hvor alle noder er sammenkoblet og påvirker hverandre.

Struktur og sammensetning

For å forstå UWCs arbeid som helhet er det nødvendig å vite hvilke komponenter og sammenstillinger som inngår i deres sammensetning. Det er også viktig å forestille seg systemets struktur og det gjensidige arrangement av elementer.

Den mest komplekse og omfattende er ventilasjon.

Hvis vi vurderer et mekanisk inntaksventilasjonssystem, kan vi skille ut komponentene:

• Luftkanaler, kanaler og gruver. Det er et system av stier gjennom hvilke luftstrømmenes innstrømning og utblåsning. De er laget av ulike byggematerialer, oftest - fra metall;
• Kraftverk - Vifter og pumper. Gi bevegelsen av de angitte volumene av luft med en viss hastighet og trykk;
• Kontrollsystem, automatisering og beskyttelse. Det er et kompleks av sensorer, controllere og mekanismer som overvåker og konfigurerer systemet i sanntid i henhold til spesifiserte programmer og driftsformer. De kan kontrollere ventilasjonens rotasjon, åpning og lukking av ventiler, drift av varmeovner, nødbrytere og annet utstyr;
• Luftbehandlingsenhet. Her filtreres, gjenvinnings, oppvarming / avkjøling og avfukting / luftfuktighet utføres ved hjelp av ulike enheter: filtre, varmeovner, rekuperatorer og avfuktingsmidler;
• Kontrollpanel med mulighet for manuell og automatisk justering av de viktigste parametrene og modiene.

Oppvarmingssystemet kan bestå av forskjellige enheter avhengig av type:

• Det sentrale kjølevæskesystemet gir oss mulighet til å redusere sammensetningen til rørledningen og radiatorene.

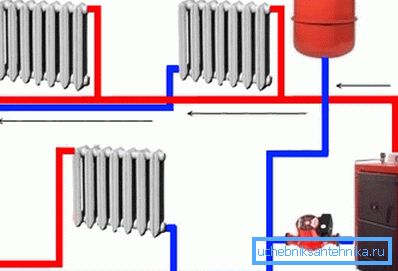

• Det autonome systemet, i tillegg til rør og radiatorer, vil være utstyrt med en oppvarmingsmedium oppvarmingskjele og sirkulasjonspumper for å opprettholde nødvendig trykk og vannstrømningshastighet;
• Treoppvarming er begrenset til komfyren og skorsteinskanaler, som varme opp husets struktur og luft;
• Elektrisk oppvarming vil bestå av kraft systemer, ledere og varmeovner. Sistnevnte kan være med flytende kjølevæske (olje og vann), med glødelampe, med en rørformet elektrisk varmeapparat (varmeapparat) eller en infrarød reflektor;
• En separat type sentral eller autonomt varmesystem kan betraktes som "varmt gulv" -system, siden gulvskrapet spiller rollen som en radiator.

Avhengig av utformingen og logikken til HVAC-operasjonen kan den brukes til å varme tilførselsluften der varmeoverføringsmediet kan brukes fra varmesystemet. I tillegg brukes ventilasjonsstrømmer ofte til romoppvarming, for eksempel i idrettsanlegg kan man se et varmegardin i vestibulen ved inngangen, som bæres av masse varm luft og damp fjernet fra bassenget.

Til slutt bruker gjenvinningen varmen til avtrekksluften til å varme opp tilføringsmassen, noe som også påvirker lufttemperaturen i rommet og sparer energi for oppvarming.

Klimaanlegg, selvfølgelig, er inkludert i klimasystemet helt. Og delvis er det ventilasjon, og delvis - oppvarming / kjøling, derfor, når klimaanlegget er på, endres modusen for generell ventilasjon.

Vær oppmerksom på! I moderne HVAC-ordninger kan noen noder være vanlige, og andres funksjoner kan dupliseres og byttes. Generelt representerer de et enkelt klimasystem.

Med tanke på at prisen på utstyr til et moderne klimasystem er meget høyt, er det ønskelig å utføre design og installasjon av fagfolk og kvalifiserte spesialister. Det skal forstås at kostnadene for å oppnå de samme resultatene av selvstyrte enheters krefter må økes.

Forskriftsmessige krav

Den russiske føderals Gosstroy i 2004 vedtok SNiP om oppvarming og ventilasjon under nummeret 41-01-2003, det regulerer og bestemmer de regler og forskrifter som klimatisk utstyr skal overholde.

Generelle bestemmelser i dokumentet krever overholdelse av en rekke tekniske parametere:

1. Norm av meteorologiske forhold og luftrenhet i den betjente sonen i bolig- og administrasjonsbygningene. GOST for denne typen strukturer har tallet 30494, og det er også et dokument SanPin 2.1.2.1002 på luftkvalitet;
2. Normer for meteorologiske forhold og luftrenhet i det betjente området innenfor produksjons-, laboratorie- og lagringsanlegg i henhold til GOST 12.1.005 eller SanPin 2.2.4.548;
3. Normer for støy og vibrasjonsbelastning fra drift av utstyr til HVAC-systemer og eksterne kilder i samsvar med SNiP 23-03. For nød- og røykfrie systemer i henhold til GOST 12.1.003, bør støynivået i rom med utstyr ikke overstige 110 dBA, med en pulserende natur av støy - ikke mer enn 125 dBA;
4. Normer for beskyttelse og beskyttelse av atmosfæren mot skadelige ventilasjonsutslipp;
5. Standarder vedlikehold av varme, ventilasjon og klimaanlegg;
6. Norm for brann og eksplosiv sikkerhet for klimautstyr.

Vær oppmerksom på! Alle brukte rørledninger, luftkanaler, varmeisolasjonsstrukturer og varme- og ventilasjonsutstyr skal være laget av materialer godkjent for bygging. Alle materialer som er underlagt obligatorisk sertifisering må ha dokumentasjon for bruk.

Spesiell oppmerksomhet er lagt til sikkerhet. Alle UWCer skal utformes med tanke på sikkerhetskravene i tilsynsmyndighetens forskrifter, samt kravene til produsenten av utstyr, materialer og beslag, hvis disse kravene ikke er i strid med disse reglene.

I tillegg skal kjølevæsken i systemene for intern oppvarming ha en temperatur på 20 ° C lavere enn selvantennelsestemperaturen for gasser, aerosoler og andre stoffer i rommet.

Samtidig bør temperaturen ikke overskride de maksimale verdiene som er angitt i den tekniske dokumentasjonen for ventiler, materialer og utstyr, samt verdiene som er angitt som maksimum i disse reglene og forskriftene.

Hvis temperaturen på vannet i rørledningen eller radiatoren overstiger 105 ° C, må det tiltakes tiltak for å forhindre oppkoking. Hvis temperaturen på tilgjengelige overflater overstiger 75 grader, skal overflatene beskyttes med gjerder eller varmeisolasjon, spesielt når det gjelder barnehage.

Temperaturen på overflaten av termisk isolasjon bør ikke overstige 40 ° C, mens den skal gi:

• Beskyttelse mot brannskader;
• Varmetap overstiger ikke tillatt
• Beskyttelse mot kondens;
• Beskyttelse av kjølevæsken fra frysing, hvis rørledningen legges i uoppvarmede eller avkjølte rom.

Du bør også isolere varme overflater av ventilasjons- og oppvarmingsutstyr, skorsteiner, rørledninger og kanaler plassert i lokalene. På overflaten av termisk isolasjon bør temperaturen være 20 ° C lavere enn antennelsestemperaturen for gasser, aerosoler og støv i rommet.

For isolasjon vedtatt SNiP 41-03.

Krysset mellom luftkanaler med brennbare og eksplosive stoffer ved rørledningen er kun mulig hvis forskjellen på 20 ° C mellom stoffets antennelsestemperatur og temperaturen på røroverflaten observeres. Hvis flammepunktet er under 170 ° C, er et slikt skjæringspunkt uakseptabelt.

Luftvarmesystemer bør ikke produsere en strøm som er varmere enn 70 ° C når du forlater distributøren. Lufttermiske gardiner på ytterdører er begrenset til 50 ° C, og ved utvendige åpninger og porte - 70 ° C.

Vær oppmerksom på! Ved oppvarming og ventilasjon av lokaler, tas mikroklima parametrene i henhold til GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 og SanPin 2.1.2.1002. Standarder for kalde og varme perioder av året, samt for forskjellige rom er angitt i dette dokumentet.

Vedlikehold av varme- og ventilasjonssystemer utføres av profesjonelle team med egen nødsendingstjeneste.

konklusjon

Ventilasjon og oppvarming er et enkelt klimasystem, som er designet med tanke på gjensidig avhengighet av disse funksjonene. Parametrene til HVAC-systemer er standardisert og regulert av en rekke offisielle dokumenter, hvor spesiell oppmerksomhet er lagt på sikkerheten. Videoen i denne artikkelen utfyller det som er sagt med visuell informasjon.
