Oppvarming ordninger med dobbel-kjele: de mest

Som du vet, er varmekildeoppvarming i et hus når varmeneratoren oppvarmer vannet for radiatorer (første grense) og for varmtvannsforsyning (andre grense) separat. En lignende ordning av systemet i våre dager har blitt ganske populær, på grunn av sin allsidighet og komfort.

For at et slikt nettverk skal fungere, er det først og fremst behov for en varmekrets med dobbeltkrets, som kan varme både varmeoverføringsvæske og varmt vann. Vi vil beskrive hvordan et privat hus med dobbelkretskjele kan implementeres i denne artikkelen.

Funksjoner av varmekretser med dobbeltkrets

1. Hovedforskjellen mellom slike enheter og enkeltkretsmodeller er at de bruker termisk energi til drivstoffet, ikke bare for å varme vannet i varmekretsen, men også i varmtvannsforsyningskretsen..
2. Enkretsmodeller kan også brukes til å varme opp vann.. Dette kan forekomme i lagertanken ved indirekte oppvarming. I dette tilfelle gir varmeholderen delvis opp energi som strømmer gjennom en ekstra varmeveksler i en termisk isolert tank.
3. Hovedforskjellen på fabrikkens bypass-enhet fra slike improviserte kretser er direkte overføring av varmeenergi fra brennstoffet til vannet..

Vær oppmerksom på! Når du designer et system, bør du vurdere en svært viktig funksjon som har et oppvarmingsskjema med dobbelkretskjele. Når en varmtvannskran er slått på i huset, stopper kjelen oppvarming av varmebæreren og bytter til varmtvannsforløp.

Hvordan fungerer en slik enhet i praksis?

1. For velisolerte bygninger som har et betydelig område, er det ikke veldig viktig at den drevne driftsmodusen til dobbeltkretsenheten er i bruk. Slike bygninger har høy termisk treghet. Derfor, selv når kjelen varmer vann i noen timer bare for husholdningsbehov, vil temperaturen i huset endres med bare 1/2 grader.
2. Når en bygning er liten eller ikke tilstrekkelig isolert, blir treghet en viktig parameter. Oppvarming batterier og vann i rørene i dette tilfellet skal avkjøles så lenge som mulig. Dette kan oppnås ved å plukke opp radiatorer med et stort volum av seksjoner og rør med økt seksjon.
3. Når det er behov for betydelige mengder og konstante kostnader for varmt vann, er det bedre å ikke installere en dobbelkretskjele.

Her er det et bedre varmesystem med to kjeler eller en enkeltløpsanalog og et kolonnevarmevann. Dobbelkretsenheten vil ikke kunne opprettholde en behagelig temperatur i rommene dersom en større andel av tiden brukes på varmtvannet.

1. Et tyngdekraftvarmesystem bør heller ikke planlegges med en lignende kjele.

Vær oppmerksom på! I så fall stopper sirkulasjonen i oppvarmingsnettet nesten umiddelbart etter at kjelen er stoppet. Dens gjenoppretting vil være lang. Under påfylling med varmt vann vil batteriene oppvarmes ujevnt. Dette vil føre til ubehagelig temperaturfordeling i rommene.

Oppvarming arrangement dersom bygningen er liten

Tenk på hva som kan være ordningen for å knytte dobbelkretsens varmekoker, hvis huset er et-etasjes, lite (opptil 100 m2) og har flere separate rom, som alle må varmes opp.

I dette tilfellet vil et-rør-nettverket være optimal. Det er det enkleste i konstruksjon og installasjon, med drift nesten ingen problemer. I tillegg vil prisen på systemet være lavt på grunn av materialets økonomi, fordi de vil ta mindre enn en to-pipe motpart.

Skjemaimplementering

1. Et lite volum av bygningen antyder at det vil være få leietakere i den. Så kostnaden for varmt vann vil være liten. Det er ikke nødvendig å forlate å ha ubetydelig tröghet, men vakre og veldedige varmealuminiumbatterier. Svinejern-analoger er varmefølsomme, men som regel unaestetiske.
2. Volumet av kjølevæske i rørene, i dette tilfellet anbefales det å øke. Den optimale løsningen på problemet er å øke produktets tverrsnitt med en rad. For eksempel fra Du-30 til Du-40. Mengden vann i kretsene vil da bli 1,6 ganger større.
3. Alle radiatorer må monteres, uten å åpne kretsen, parallelt med den. Skjemaet for slipset kan være diagonalt eller lavere.

Instruksjonen anbefaler å sette på hvert batteri:

• gasspjeld (strømbalansering);
• Avstengningsventil på returrøret;
• ventil for luftblødning fra systemet (av konvensjonell design eller Mayevsky) til høyre eller venstre øvre hette.

Nedre ledningsvalg

1. Å redusere tverrsnittet av hovedkretsen og åpne den, i dette tilfellet, bør ikke være.
2. Umiddelbart etter varmegeneratoren må konturrøret økes vertikalt for å skape en "akselerert" kollektor. Da må du lede den med en skråning (konstant) nedover.

Vær oppmerksom på! Slike rørruting er ganske kompleks og uestetisk. Det er imidlertid nødvendig at oppvarmingsbatteriene oppvarmes på grunn av naturlig sirkulasjon når pumpen er slått av.

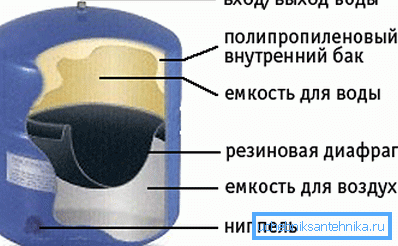

1. Foran kjelen (langs strømmen av kjølevæske) skal monteres ekspansjonstank (membran). Det vil kompensere for økningen i vannvolumet når det oppvarmes.
2. Tanken skal ha en kapasitet på 10 prosent av volumet av varmebæreren. Tanken skal settes opp.

Hva å gjøre hvis huset er stort i størrelse

1. For en stor to-etasjers bygning med et stort antall separate rom, er et to-rørs varmesystem best egnet. Den skal ha en toppfylling og konstant lednings radiatorer.
2. Rett fra varmegeneratoren strømmer det oppvarmede vannet oppover gjennom tilførselsrøret. Den går rundt bygningen på loftet eller på taket i øverste etasje.
3. Deretter kommer vannet inn i stigerørene, batteriene er koblet til dem. De åpner ikke helt stigerøret. Hver enhet er utstyrt med en justeringspistol og jumper.
4. Det anbefales å installere en avstengningsventil på den andre grenen av innløpsrøret. Ventilen for luftblødning kan settes kun en og festes til ekspansjonstanken i den øvre delen av kretsen.
5. På det andre (nedre) røret, som bøyer seg rundt husets bygning gjennom kjelleren eller gulvene i første etasje, strømmer vann tilbake til kjelen.

Vær oppmerksom på! Slike binding av en varmekrets med dobbeltkrets har en viktig fordel. Om nødvendig kan den fungere på grunn av varmebærerens naturlige sirkulasjon. Det vil være et rør for strømmen av vann til den øvre delen av flasken som øvre samler.

Det vil si at et system med en slik ordning kan fungere uten strømavhengige enheter (for eksempel en pumpe). På grunnlag av dette, dersom force majeure oppstår, vil du aldri fryse.

Øke termisk treghet i systemet

Du kan øke termisk treghet i varmesystemet med egne hender.

1. Det er praktisk å gjøre dette ved å velge en litt større del av konturrørene enn det som er nødvendig for prosjektet.
2. Du kan også erstatte aluminiums batterier med støpejerns kolleger. De har et utvidet indre volum av seksjoner, noe som øker varmeledningsevnen og varmekapasiteten til materialet. Det antas at alle støpejernsbatterier til varmesystemer har en stygg design. Dette er imidlertid ikke tilfelle. Ja, deres foreldede sovjetiske æramodeller blir fremdeles produsert. Men i tillegg til dem tilbyr markedet moderne motparter. For eksempel, vakre gulv radiatorer fra smidde støpejern eller veggbatterier med flat estetiske former.

1. Ofte trengs kun loftet eller andre etasje i et hus om vinteren, for eksempel for å imøtekomme gjester. Da er det beste alternativet å bruke en varmekrets med to varmegeneratorer og separate enkeltrørskretser for hver etasje.
2. I dette tilfellet vil kjelen øverst kjøres mesteparten av tiden i økonomimodus, dvs. opprettholde en temperatur på ca. +5 grader.

Den billigste måten å overvinne alle problemer.

1. Du kan selvstendig forbedre oppvarmingsnettet, mange ganger øker sin termiske treghet.
2. For å gjøre dette, legg til et batteri av termisk energi (oppbevaringstank) i kretsen. Det er en beholder med et volum på 300/2000 l, som har to tilkoblingsrør. Tanken skal være godt isolert for å redusere varmetapet.
3. Kapasitet tjener til opphopning av store mengder oppvarmet vann. Hvis kjelen stopper, blir varmen brukt fra denne tanken. Det er klart at jo større reservoaret, radiatoren vil sakte langsommere.


4. Varmeakkumulatoren kan settes på alle deler av varmesystemet. Du kan montere den i kjelleren. For å gjøre dette, åpne den nedre kretsen med to tilkoblinger. Det er mulig å sette enheten i pantryet. Et interessant alternativ er å slå enheten til grunnen til en varm seng. Tross alt vil det uunngåelig gi litt varme til atmosfæren.
5. Batteriet vil kompensere for temperaturdråper i kjølevæsken i perioden når kjelen varmer vannet for varmtvannsforsyning. Det er veldig gunstig hvis kjelen drives av strøm.

Vær oppmerksom på! Selvfølgelig har denne metoden sine ulemper. For eksempel er en varmeakkumulator ganske dyrt. En høy kvalitet isolert modell, med et volum på en kubikkmeter, vil koste deg 20/30 rubler, som avhenger av produsenten.

konklusjon

Dobbelkretsvarmegeneratoren har begge sine fordeler og ulemper. Hvis ønskelig, kan minusene på enheten bli betydelig redusert. I dette tilfellet får du det mest komfortable systemet som vil gi hjemmet ditt varmt og varmt vann. Videoen vil fortelle deg enda mer.
