Oppvarming radiatorer: dimensjoner og varmeutgang

Størrelsen på en radiator er en av de grunnleggende parametrene som bestemmer ytelsen til denne enheten. Det er derfor å velge batterier for montering i en leilighet eller et hus, vi trenger ikke bare være oppmerksom på materialet de er laget av, men også deres dimensjoner.

I vår artikkel vil vi vurdere de viktigste aspektene ved dette valget, samt analysere avhengigheten av størrelsen på radiatoren og dens varmeeffekt.

Oppvarming enheter kan variere i størrelse og ytelse.

Produktbeskrivelse

Batterikonfigurasjon

Varmelegemer radiatorer

Dimensjonene til radiatorer er avhengig av design. Og selv om den generelle ordningen til enhetsbatteriet nesten alltid er den samme, er forskjellene fortsatt tilstede.

Ifølge denne parameteren er slike produktgrupper utpekt:

  • tverrsnitts. Den vanligste typen oppvarming enheter. Designet består av flere separate moduler som kan kobles sammen i et hvilket som helst nummer.

Vær oppmerksom på! Instruksjonshåndboken for seksjonskjerne inneholder ofte egenskaper (varmeoverføring, masse) ikke av hele produktet, men av en egen seksjon. Denne tilnærmingen tilrettelegger i stor grad alle termiske beregninger.

  • rørformet. Utad, de er ganske lik seksjonelle, men de har en komplett struktur. Finner av slike radiatorer er representert av metallrør, innenfor hvilke varmt vann eller et annet kjølemiddel sirkulerer. De er preget av en relativt høy pris, men samtidig er de de mest effektive oppvarmingsapparatene.
  • panel. Represent flere rør med kjølevæske, innelukket i et metallhus. Vanligvis har de kompakte dimensjoner for å lette deres installasjon i små, typiske leiligheter.

Det skal bemerkes at konfigurasjonen i stor grad bestemmer materialet som brukes til produksjon. Så er snittmodeller laget av støpejern eller aluminium, og for de fleste av panelene bruker de stål. Når det gjelder rørformede radiatorer, kan de også være stål, men kobbermodeller anses å være mest produktive blant spesialister.

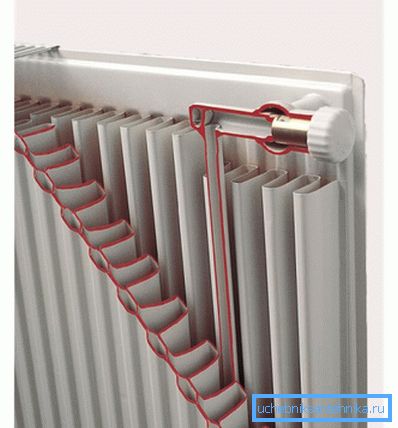

Panel Type Struktur

Dimensjoner av de viktigste varianter

Som vi nevnte ovenfor, bestemmer størrelsen på varmeapparatet hvor mye varme det vil overføre til luften i rommet. De fleste produsenter produserer imidlertid produkter i forskjellige dimensjoner: Som regel, i standard, kompakt (lav) og forstørret versjon. Dette mangfoldet gjør at du kan velge et batteri for spesifikke krav til både varme og plassering.

Tegning av en standard støpejern radiator med dimensjoner

Vær oppmerksom på! Funksjonene på monteringspunktet pålegger visse restriksjoner på den maksimale størrelsen på konstruksjonen som brukes, men vi snakker om dette i avsnittet for installasjon av installasjonen for hånd.

Nedenfor er et bord som du kan bruke til å bestemme størrelsen på de fleste av de brukte radiatorene:

materiale parameter Standard modeller, mm Lavmodeller, mm Tall modeller, mm
Støpejern (seksjon) høyde 588 388 660 - 955
dybde 140 140 140
Seksjonsstørrelse 93-95 93-95 93-95
Stål (panel) høyde 600 150 - 500 750 - 1200
dybde 70-150 70-150 70-150
Panelbredde 400-3000 400-3000 400-3000
Aluminium (seksjon) høyde 580 200 - 400 700
dybde 75 -100 75-180 80 -100
Seksjonsstørrelse 80 40 80
Stål + Aluminium (bimetalliske seksjonsmodeller) høyde 550 - 580 300 - 500 opptil 900
dybde 75 -100 95 95
Seksjonsstørrelse 80 80 80
Modell rad stålpaneler (størrelser i cm)

Vær oppmerksom på! Denne tabellen viser de gjennomsnittlige parametrene. Størrelsen på radiatorer fra forskjellige produsenter kan variere ganske sterkt, fordi hvis det er kritisk for deg å matche dimensjonene til en millimeter, bør du studere funksjonene til en bestemt modell på forhånd, og det er bedre å måle den valgte kopien med et målebånd.

Installasjonsanbefalinger

Termisk effektberegning

Hvis vi analyserer informasjonen fra produsenten, vil det bli klart at enheter av forskjellige størrelser avgir ulike mengder varme inn i rommet. Det er derfor at du må telle antall seksjoner eller varmeelementer først etter at du har valgt en modell for installasjon.

Bilde av en installert stålmodell

Beregningen i seg selv er ganske enkel:

  • Oppvarming 1 kubikkmeter boareal krever 41 watt energi. Følgelig vil det nødvendige batteriets ytelse øke i forhold til størrelsen på rommet.
  • Dermed vil volumet på rommet 5 x 5 x 3 m være 75 m3.
  • For oppvarming trenger vi 3075 watt.

Utfør beregningen for de mest brukte typene radiatorer:

  • Ståljernsvarme radiatorer med en gjennomsnittlig varmeutslipp på 120 W / seksjon - 26 deler.

Vær oppmerksom på! Vi har et brøknummer - 25,6 - så vi ringer det opp.

  • Stålvarme radiatorer (140 W) - 22 seksjoner.
  • Aluminium radiatorer (180 W) - 17 deler.
  • Bimetalliske radiatorer (200) - 14 seksjoner.

Selvfølgelig, hvis vi bruker enheter med økt høyde, vil deres varmeeffekt bli mye større. Følgelig vil antall seksjoner som kreves for romoppvarming, reduseres.

Riktig installasjon

Batteri varmetap

I tillegg til de faktiske varmeoverføringsindikatorene, vil størrelsen på radiatoren som vi kjøper til huset, også avhenge av hvor vi installerer det.

  • Så, for installasjon langs veggene og under vinduskarmer med en høyde på 90 cm eller så, blir standard batterimodeller vanligvis kjøpt. I snittinnretninger justeres bredden ved å legge til kanter, og panel- og rørformede produkter må først velges, avhengig av dimensjonene vi trenger.
  • Høye sorter kan brukes på løse vegger. Som regel er de preget av økt varmespredning, og de er derfor vanligvis montert i store rom med overskytende åpen plass.
  • Bruk av kompakte radiatorer med lav profil vil være berettiget i korridorer og ganger, samt i hus med store vinduåpninger.

Med hensyn til bestemte tall, bør du følge følgende restriksjoner:

  • For å sikre uhindret tilførsel av kald luft til radiatoren for oppvarming, må enheten ikke monteres nær gulvet. Minimumspaltet er ca. 60 mm, og det optimale - 100 - 150 mm.
  • Det samme gjelder avstanden fra batteriets øvre kant til tømmerbrettet. For at den varme luften skal trenge inn i rommet, må gapet mellom disse elementene være minst 100 mm.
Riktig installasjonsplan

Vær oppmerksom på! Hvis du bruker den overordnede modellen, må du i selve vindusruten selv lage hull for utgivelse av varm luft, dekorere dem med spesielle rister. For øvrig kan installasjonen av slike gitter delvis løse problemet med kondensatdannelse på briller på grunn av deres oppvarming.

  • Bredden på radiatoren er ønskelig å velge slik at den dekker nesten hele vinduåpningen (minst 75 - 80% av avstanden fra skråningen til bakken). I dette tilfellet vil enheten ha nok strøm til å danne et såkalt termisk gardin som forhindrer utseendet på utkast.

konklusjon

Hvis du velger størrelsen på radiatorer, må du først være oppmerksom på at de overholder oppgaven som står foran romets varmesystem. Som du ser, er det i prosessen med å velge og installere batterier en rekke finesser, så før du begynner å kjøpe og installere arbeid, bør du sjekke videoen som presenteres i artikkelen for mer informasjon.
