Oppvarming radiatorer: typer og prinsipper av valg

Både autonom og sentral oppvarming av en leilighet (privat hus) trenger oppvarming apparater, og det kan være russisk, polsk, tsjekkisk, finsk, tysk eller italiensk oppvarming radiatorer. Alle arbeider i henhold til samme prinsipp, selv om disse prinsippene, som produsentmaterialer, kan variere sterkt i en gruppe eller en annen (linje) av produkter av denne type.

Vi vil nå forsøke å utarbeide prinsippet om drift av slike enheter. Vi vil fortelle om materialene og se et tematisk videoklipp for å konsolidere materialet.

Tsjekkisk enhet KORADO

radiatorer

Generell oversikt

Koble enheten til kretsen
  • Til å begynne med kan alle radiatorer som brukes til oppvarming av industrielle, industrielle, offentlige og boliger og lokaler deles i to typer - vann og elektriske apparater. Det vil si i den første væsken brukes som kjølevæske (oftest er det vanlig eller destillert vann med noen tilsetningsstoffer), og i den andre typen enheter brukes også væske, men dette er allerede olje.
  • I tillegg kan oppvarming radiatorer klassifiseres som snitt, lamellar, rørformet (kolonneformet) og panel. En slik struktur påvirker ikke bare mengden kjølevæske som plasserer en bestemt enhet, men også måten varme overføres til rommet.
Støpejernsseksjoner
  • Når du velger radiatorer for oppvarming, er et av de ledende kriteriene metallet de er laget av, siden deres varmeutslipp og markedsverdi også avhenger av dette. De mest populære kan kalles støpejern - slike enheter kan bli funnet i nesten de fleste byleiligheter, dersom de ikke har blitt endret av leietakere for apparater laget av andre materialer, siden ifølge prosjektet er nesten alle husene som brukes tidligere og støpejern, brukt nå.
  • For høyt trykk i systemet kan også stål brukes - en slik radiator er ekstremt slitesterk og tåler nesten hvilket som helst trykk som kan være i våre systemer. Men det har en alvorlig ulempe - det er følsomhet for korrosjon.
  • Bimetall radiatorer kan kalles mest lønnsomme og praktiske - oppvarming av alle typer vil fungere med dem så godt som mulig.. Veggene i denne enheten består av et lag av stål belagt med aluminium - en slik dobbel sak ser ut til å være veldig holdbar og har høy varmeoverføring.
  • Og til slutt, autonome oppvarming - aluminium radiatorer, som har utmerket varmeoverføring, og, takket være moderne teknologi, er ganske slitesterk. Men til tross for alle fordelene har de to alvorlige ulemper - dette er en ganske høy pris og behovet for å fylle opp systemet med destillert vann med forskjellige spesielle urenheter.

Design funksjoner

Stor støpejern radiator

Selvfølgelig er kvaliteten på oppvarming av rommet først og fremst påvirket av varmeapparatets enhet, som inkluderer designelementer, varmeoverføringskapasitet, kapasitet og mulighet for rengjøring fra støv (kompliserer varmeoverføring). En sekundær faktor kan kalles kostnaden av enheten og dens design eller evnen til å installere fekting i form av et dekorativt rutenett.

La oss nå vurdere hvilke faktorer som bestemmer batteriets høye varmefordeling - det er design og materialer, hastigheten på væsken i enheten og hastigheten på vasken med luft, temperaturforskjellen mellom batteriet og luften i rommet, installasjonsmetoden og til og med fargen og sammensetningen av malingen.

Det er bemerkelsesverdig at en spesiell emalje er produsert for lyse radiatorer, noe som kan redusere søkene betydelig, slik at fargede enheter ikke bare beveger seg, men et tegn på teknisk analfabetisme av eierne.

Steel Sectional Appliance Factory

Den vanligste delen er seksjonstypene som kan produseres av støpejern, stål, aluminium eller to metaller samtidig (bimetall eller stål belagt med aluminium). I slike anordninger oppstår en konvektiv oppvarmingsmetode.

Det vil si at varmen blir gitt av ved hjelp av luft som passerer gjennom dem - væsken oppvarmer metalloverflaten til det såkalte trekkspillet, og luften blir oppvarmet fra kontakt med metallet og går fra topp til bunn inn i rommet. Det bør bemerkes at du alltid kan finne slike russisk produserte enheter til rimelige priser.

Stålpanel radiatorer HEATTERM

Slike innretninger er laget av høyverdig kaldvalset stål og kan bestå av en, to eller tre paneler som er sammenkoplet med metallplater, og øker den konvektive oppvarmingen av luften som beveger seg langs planene.

Det viser seg at smale enkeltpanelapparater kun kan gi temperatur bare ved stråling, men to- eller trepanel - på grunn av konveksjon, så vil sammenligningen alltid være til fordel for sistnevnte. Selvfølgelig har slike enheter større effektivitet enn seksjonale og produserer dem med side og bunnforing.

Stål radiator Arbonia columnar (rørformet) type

I utseende er rørformede oppvarmingsanordninger svært lik seksjonelle. Ja, og den generelle utformingen av slike enheter er laget på samme prinsipp: Horisontale samlere er sammenkoblet med vertikale rør eller kolonner, hvorfra navnet ble definert av deres type.

Men disse batteriene har en betydelig forskjell - de forstår ikke seksjonene, derfor kan de ikke økes eller reduseres, ellers vil det få moderne hjemmelagde enheter. Som regel er slike konstruksjoner laget av stål eller støpejern, i utseende er de preget av en, to, tre eller fire vertikale rør på rad, og ikke to, som de seksjonale.

materialer

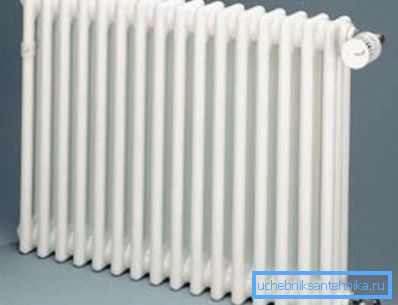

Støpejern Arbonia

Hvis vi snakker om berømmelse, vil den høyeste karakteren bli oppnådd av støpejernsbatterier, som er kjent for alle beboere i flere etasjes bygninger, og til og med av en eller annen grunn blir det fortsatt brukt i noen tilfeller for uavhengig oppvarming.

Hvis vi snakker om gulvkonstruksjonen, er de veldig komfortable der, for i de aller fleste leiligheter er det sentralvarme, og det finnes ingen individuelle målere. Faktum er at jernet varmer opp lenge, men det gir også den akkumulerte varmeenergien i lang tid - dette skjer på grunn av de tykke veggene på enheten.

Slike radiatorer støter som regel på et arbeidstrykk på 9 til 12 bar, og trykketrykket er vanligvis opptil 16 bar, med en maksimal vanntemperatur på 110 ° C og med en varmeutgang på en del av 100-160 W (de vedlagte instruksjonene angir disse parametrene mer nøyaktig). Men problemet er at på grunn av den store kapasiteten er det nødvendig å varme mer vann, derfor for uavhengig oppvarming er slike enheter ekstremt ufordelagtige.

Stål rørformet purmo i seksjon

I det øvre bildet ser du stålrørformet PURMO, men det er faktisk ikke annerledes enn samme ZEHNDER, DELONGHI eller andre lignende modeller fra andre selskaper. Derfor er vi bare interessert i metallvegger.

Så for stålplatepaneler er arbeidstrykket ca 6-10 bar, og for rørformede er det 8-15 bar, som er nok til og med selv for høye bygninger hvor arbeidstrykket i systemet når 8-10 atmosfærer. Kraften til en modell kan være i størrelsesorden 1200-1600W, og den maksimale temperaturen som ikke ødelegger enhetens integritet, kan nå 110-120 ° C.

Til tross for den sterke styrken er slike radiatorer utsatt for korrosjon, men denne prosessen er farlig på det tidspunktet vannet dreneres fra systemet eller en del av den er luftbåren.

Her er det en naturlig kjemisk reaksjon - rusting av metallet (fra innsiden av tanken). Mest av alt, stål er blitt en populær flat radiator, og selv om dette er langt fra det beste alternativet, er det imidlertid lett og lavt.

Merk. Det er mest fordelaktig å installere slik (stål) radiatoroppvarming med egne hender i et privat hus, hvor du kan legge til korrosjonsadditiver til vann og ikke engang tømme systemet for sommeren.

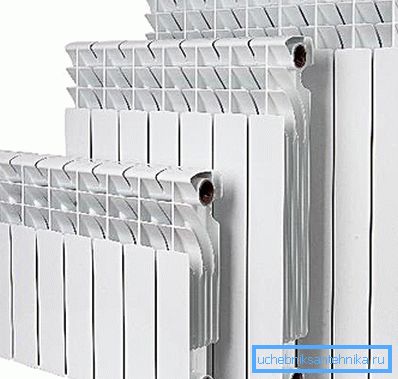

Aluminium. Ferroli POL TITANO

Rene aluminiumsapparater har den høyeste varmeemisjonen, som kan være av to typer - sprøytestøping og ekstrudering, men du finner dem ikke blant de vanlige produsentene, for eksempel samme LIDAY, men slike produkter leveres av den vestlige produsenten og det samme Kina.

Det kan sies at aluminiumsprodukter av denne typen er ganske ikke-standardiserte og eksklusive enheter for Russland, men i det siste har de begynt å bruke mer og mer etterspørsel etter autonome systemer når det er behov for å endre dem eller installere en annen krets generelt.

Merk. Ikke vær redd for Kina, som produsent. Kinesiske radiatorer har tilstrekkelig kvalitet og kan konkurrere med europeiske.

Ekstruderingsanordningen består av siluminrør og en aluminiumlegeme som dannes ved ekstrudering fra en ekstruder og er ikke gjenstand for montering / demontering.

Men støping modeller (produsenter kan være forskjellige) er laget av separate støping og montering av seksjoner, derfor kan deres produksjon redusere og øke effekten ved å feste / skrue av deler. Disse batteriene tåler et arbeidstrykk på 8-16 bar ved en temperatur på 110 ° C, en varmeeffekt på 82-212W.

Bimetall. Buderus

For installasjon av autonome systemer, samt i tilfeller der det er nødvendig å bytte ut gamle batterier i høyhus, benyttes ofte bimetalliske radiatorer som bærer alle de positive egenskapene til stål og aluminium.

Kanskje slike enheter er de mest praktiske for øyeblikket i alle henseender - de har et arbeidstrykk på 20-50 bar ved en temperatur på 130 ° C (mest), og kraften til en seksjon er ca. 150-180W.

Veggene her er korrosjonsbestandige, det er nesten ingen tröghet, det er en veldig høy returvarme og samtidig er enheten motstandsdyktig overfor hydrauliske støt. Selvfølgelig er kostnaden for slike enheter høyere enn samme stål eller støpejern, men med autonom oppvarming sparer du betydelig på et lite volum seksjoner, vannet som du må oppvarmes for, slipper energiressurser.

Merk. Det bør huskes at termostater og ventiler nesten aldri blir solgt med radiatorer. De kjøpes separat.

beregningen

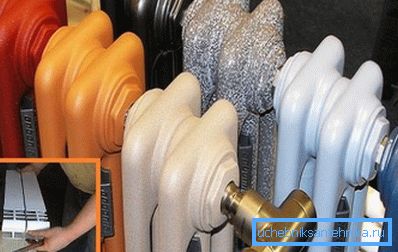

Seksjoner kan fullføres

For å unngå overlegg ved kjøp av seksjons-, rør- eller panelradiatorer må du være oppmerksom på strømmen og deretter beregne mengden ved å bruke enten en online kalkulator eller manuelt (det andre alternativet er mer pålitelig).

Så, for rom ikke høyere enn 260 cm ved 10m2 Du vil trenge 1 kW strøm til det oppvarmede området, og hvis takene er høyere enn 260 cm, regnes de som kuber - 41 W med termisk energi er nødvendig for hver kubikkmeter plass. Følgelig kan du enten ta hensyn til batteriets totale effekt (for rørformet og panel), eller beregne det ved seksjoner.

konklusjon

I konklusjonen skal det sies at eventuelle flertrådet og tynne, seksjonale og flate radiatorer av oppvarming vil være nyttige i rommet, hvis de har riktig beregnet deres nummer. Men hvis du samtidig gjør et godt utvalg av kvalitets- og tekniske egenskaper, blir huset ditt varmere, og du betaler mindre for det.
