Oppvarming sikkerhetsgruppe: undersøke sammensetningen av

Hva skal i tillegg til kjele, rør og varmeapparater være utstyrt med et lukket varmesystem med tvungen sirkulasjon? Hva er sikkerhetsgruppens funksjoner i varmesystemet? Vi må gjøre oss kjent med listen over enheter, algoritmen etter eget valg og rekkefølgen på installasjonen.

struktur

Så er det gitt: Vi har kjøpt en solid kjele som består av en brannkasse, en varmeveksler og et enkelt automatiseringssystem, som gjør det mulig å redusere termisk effekt under overoppheting. Det er åpenbart at vi trenger radiatorer og rør for å distribuere vannet som oppvarmes av kjelen.

Hva annet er nødvendig for normal drift av kretsen?

1. Ekspansjonstank. Den kompenserer for økningen i volumet av kjølemiddel under oppvarming. Vann er nesten inkompressibelt; Tanken er ganske enkelt satt, en gummiballong i et metallhus. Med økende trykk i varmesystemet reduseres denne ballen i volum, slik at tanken kan ta imot det overskytende kjølemiddelet.

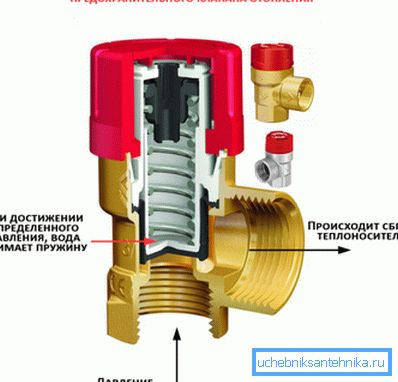

2. Sikkerhetsventil. Det dråper overskytende kjølemiddel dersom kapasiteten til ekspansjonstanken ikke er tilstrekkelig.

Forresten: aktiveringen av ventilen signalerer enten koking av kjølevæsken, noe som er uakseptabelt, eller et utilstrekkelig volum av ekspansjonstanken. I stedet for å erstatte med en større enhet, kan en ekstra tank installeres i kretsen; Volumene på flere beholdere er oppsummert.

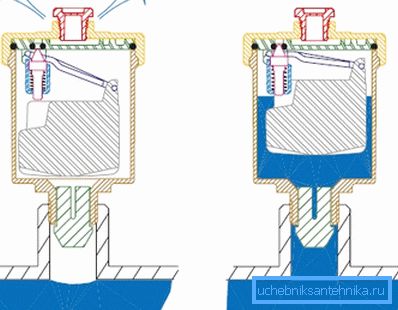

1. Automatisk luftventilasjon. Det fjerner luftplugger fra systemet som kan hindre sirkulasjonen av kjølevæsken.

1. manometer (som et alternativ - termomanometer). Enheten tjener til å overvåke systemparametrene visuelt.

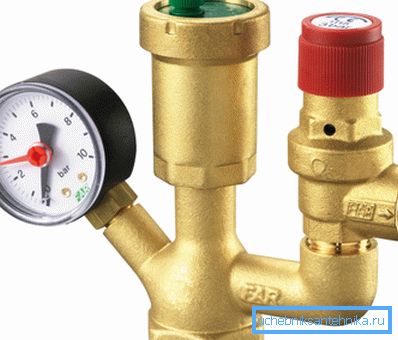

De tre siste enhetene selges ofte som en forsamling i en vanlig sak og kalles en sikkerhetsgruppe. Sammen med ekspansjonstanken er de utformet for å forhindre ødeleggelse av kjelen og varmekretsen under trykkfluktuasjoner i den.

I tillegg til det ovennevnte, for normal drift av et lukket system, er det nødvendig:

• Luftkanaler (spesialiserte elementer av ventiler, såkalte Mayevsky kraner, eller vanlige vannkraner). De er montert i en av de øvre pluggene til hver varmeovn som ligger over fyllingen.
• Sirkulasjonspumpe, som gir kjølingens bevegelse i kretsen.
• Et grovt filter som forhindrer skade på sirkulasjonspumpe, skala, sand eller andre fremmedlegemer, av en eller annen grunn kom inn i kretsen.
• Eventuelt - ventiler, gasspjeld og termisk hoder, som tillater å styre driften av varmeapparater og om nødvendig å skru dem helt av en etter en.

plassering

På hvilket punkt i konturen er det bedre å plassere hver av de oppførte elementene når du monterer det selv?

Hva er årsaken til slike installasjonsinstruksjoner for hvert element?

Sikkerhetsgruppe

Trykket i kretsen når sine maksimumsverdier like ved utløpet av kjelen: under oppvarming øker kjølevæsken. Hydrauliske tap og en gradvis nedgang i kjølemiddelets temperatur reduserer noe trykket med avstand fra varmeveksleren.

Enheter som registrerer overflødig trykk og utslipper damp som genereres under overoppheting, er logisk å plassere så nært som mulig til punktet for maksimalt trykk og sannsynlig fordampning.

pumpe

Den er vanligvis plassert på et punkt med en minimumstemperatur. Langvarig oppvarming har ikke fordel for mekanikken til sirkulasjonspumpe for oppvarming. Som du kanskje gjetter, vil minimale kjølevannstemperatur være etter passering av alle oppvarming enheter - foran kjelen.

filter

Hovedfunksjonen er å beskytte pumpen, som faktisk ikke etterlater noe spesielt valg. Filteret er installert på en slik måte at det tar noen rusk umiddelbart før du kjører løperhjulet.

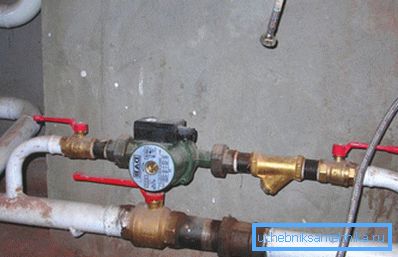

Nyttig: pumpen og filteret er vanligvis utstyrt med avstengningsventiler. Dette gjør det mulig å rengjøre sumpen og fjerne pumpen for reparasjon eller vedlikehold med minimal tap av kjølevæske.

Ekspansjonstank

Tanken er plassert der strømmen av kjølevæske så nært som mulig til laminar. Jo mindre turbulensen er, jo mindre trykkfluktuasjonene i kretsen, jo mindre sannsynlig er ventilen for funksjonsfeil og tap av kjølevæske.

Twists er opprettet på en hvilken som helst bøyning, diameterovergang, avstengningsventilelement og først og fremst på pumpehjulet.

justering

For de to elementene i kjelerøret - sikkerhetsventilen og ekspansjonstanken - må du velge trykk og ladetrykk, henholdsvis.

Hvilke tall skal være orientert?

• Sikkerhetsventilen justeres vanligvis til 2,5 - 3 kgf / cm2.

• Tankens ladetrykk skal svare til det hydrostatiske trykket i en fullfylt krets.

Hint: Et overtrykk på 1 kgf / cm2 kan løfte en vannkolonne med 10 meter. Følgelig, med en maksimal høyde på lukket krets over ekspansjonstanken på 5 meter, vil ladetrykket være 0,5 kgf / cm2, 7 meter - 0,7 kgf / cm2 og så videre.

Hjelp til å velge

Ekspansjonstank

Ved kjøp av en ekspansjonstank anbefales det å utføre en nøyaktig beregning med hensyn til utvidelseskoeffisienten til det valgte kjølevæsken, temperaturdelta i krets- og tankverkningsgrad, noe som øker med gapet mellom ladetrykk og maksimalt arbeidstrykk.

Tankens overskytende kapasitet vil imidlertid ikke gi skade, og prisen på tankene som er forskjellig fra tonehøyde varierer ganske ubetydelig. Derfor blir tanken vanligvis bare sett lik 10% av den totale mengden kjølevæske i systemet.

pumpe

Minimumtrykket på 2 meter, som er karakteristisk for lavmodellmodeller av pumper, er tilstrekkelig for et riktig beregnet system å virke i en hvilken som helst rimelig lengde av kretsen. Ytelsen er valgt på en slik måte at hele volumet av kjølevæske vender seg 3 ganger i timen. For eksempel, med et fullt volum på 500 liter, tas en pumpe med en kapasitet på 1,5 m3 / time.

konklusjon

Vi håper at våre anbefalinger vil hjelpe leseren til å velge oppvarmingsutstyret til eget hjem.

Vedlagte video vil gi ham tilleggsinformasjon. Lykke til!
