Oppvarmingsberegning: hvordan man bestemmer den nødvendige
Effektiviteten og kostnadseffektiviteten til varmesystemnettverket avhenger direkte av varmekedlets riktig valgte kraft, varmeoverføring fra radiatorer og konfigurasjonen av rørledninger som transporterer kjølevæsken. For ikke å forveksle med valg av klimautstyr, er det nødvendig å beregne forbruket av varmeenergi riktig for oppvarming.
Vanligvis gjøres dette av oppvarmingstekniker, men hvis du selv bygger et hus, vil instruksjonene nedenfor hjelpe deg med å gjøre alle beregningene.
Faser av beregninger
Termisk ingeniørberegning av oppvarmingsnettet for boliger, kommersielle bygninger eller produksjonshaller utføres i samsvar med SNiP (byggekoder) 2.04.05-91, som kalles "Oppvarming, ventilasjon og klimaanlegg."
De fastsatte metoden for å beregne behovet for varmeenergi for oppvarming, som brukes av begge individuelle utviklere under bygging av sine egne hus, og arbeidere av boliger og offentlige forsyninger under installasjon eller modernisering av klimasystemene i leilighetene.
Ifølge ovennevnte dokument omfatter beregningen av termisk energi flere trinn. En kort beskrivelse av hver av dem er gitt i tabellen.
| stadium | beskrivelse |
| Varmtab etablering | Beregningen av nødvendig mengde termisk energi må gjøres under hensyntagen til mengden varme som er tapt gjennom bygningselementene i bygningen. Uten dette vil det være umulig å velge kraften til en elektrisk eller gasskjele, samt materialet og antallet av radiatorene. I de fleste tilfeller varierer denne figuren fra 50 til 150 W per kvadratmeter. Hvis verdien du får er forskjellig fra dette betyr det:
|
| Temperaturmodus av varmesystemet | Metoden for beregning av termisk energi for oppvarming anbefaler følgende verdier som grunnlag:
Med denne varianten vil vannsystemet som du oppnådde, oppfylle kravene i EN 442 Termisk kraft av varmeapparater. |
| Kraft av varmevekslere | Dette trinnet er nødvendig for å fastslå verdien av varmeoverføring fra radiatorer. Basert på denne parameteren, må du velge materialet til batteriene og antall seksjoner i dem. |
| Hydraulisk beregning | Dette trinnet er nødvendig for å bestemme rørledningens diameter, samt pumpeffekten. Hvis beregningen er feil, vil den sterke hydrauliske motstanden til rør og radiatorer ikke tillate kjølevæsken å sirkulere normalt gjennom rørene. |
| Kjelekraft | Beregning av varmeforbruk til oppvarming av åpenbare grunner kan ikke uten å bestemme kraften til hovedvarmeutstyret. Tross alt er det der at oppvarmingsmediet er oppvarmet, som deretter fordeles over radiatorområdet og klimasystemets rørledninger. |
| Volumet av varmesystemet | Et annet viktig stadium er bestemmelsen av vannforbruk (med andre ord volumet av kjølevæske, som er nødvendig for fullstendig fylling av varmesystemet). Dette er spesielt nødvendig dersom du vil hente frostvæske inn i oppvarmingsnettet. |
Tips! For alle beregninger kan du bruke en kalkulator. Men det er mer hensiktsmessig å bruke en eller annen programvarepakke. Et dataprogram vil nøyaktig ta hensyn til alle nødvendige faktorer og redusere tiden brukt på design.
Etter beregningen av varmen som er brukt til oppvarming, har boligen blitt gjort, ikke glem å beregne volumet av kostnader for kjøp av det valgte varmeoverføringsmediet. Kanskje prisen vil bli for høy, i forbindelse med hvilken det er nødvendig å se etter alternative eller kombinerte måter å varme opp ditt eget hjem.
Metode for termisk beregning
Nødvendige rådata
Før beregning av varmeenergi for oppvarming, skal data samles inn på bygningen der klimanettverket skal installeres.
Du trenger:
- Prosjekt av et fremtidig eller eksisterende hjem. Det må festes til de geometriske dimensjonene til rommene, samt de ytre dimensjonene til bygningen. I tillegg trenger du størrelse og antall vinduer og døråpninger.
- Klimaforhold i området der huset ligger. Du må angi varigheten av oppvarmingssesongen, husets orientering på kardinalpunktene, gjennomsnittlig daglig og gjennomsnittlig månedlig temperatur og annen lignende informasjon.
- Materiell og termisk isolasjon av vegger. Det avhenger av hvor mye varmeenergi vil bli spredt uproduktivt gjennom de ulike elementene i bygningen.
- Gulv- og takkonstruksjon og materialer. Disse overflatene er ofte årsaken til sterkt varmetap. Hvis dette er tilfelle, anbefales det å varme gulv- og loftsgulvet, og deretter beregne effekten av varmesystemet igjen.
Formel for beregning av termisk kraft i klimanettverket
For alle tekniske beregninger trenger du mer enn en oppvarmingsberegningsformel. Faktisk, som nevnt i de forrige avsnittene, er det nødvendig å etablere mange viktige tekniske egenskaper av varmesystemet.
Vær oppmerksom på! Det er nødvendig å gjøre en veldig forsiktig beregning: oppvarming, samt vannforsyning eller kloakkanlegg, er ganske komplekse og dyre klimatiske nettverk. Hvis det ble gjort feil i designet, vil det bli nødvendig med en oppgradering etter hvert som konstruksjonen utvikler seg. Og kostnadene ved slike hendelser resulterer noen ganger i et ganske betydelig beløp.
Den viktigste parameteren i beregningen er kraften til varmekjelen, da den er den som virker som et sentralt element i klimanettverket. For å gjøre dette, bruk følgende formel:
Mkjele = Thjemme * 20% hvor:
- Thjemme- behovet for termisk energi i huset hvor installasjon av oppvarming
- 20% - koeffisienten tar hensyn til uforutsette omstendigheter. Disse inkluderer trykkfall i gassnettet, alvorlige frost, ukontrollerte varmetap ved åpning av dører og vinduer, samt andre faktorer.
Bestemmelse av varmetap

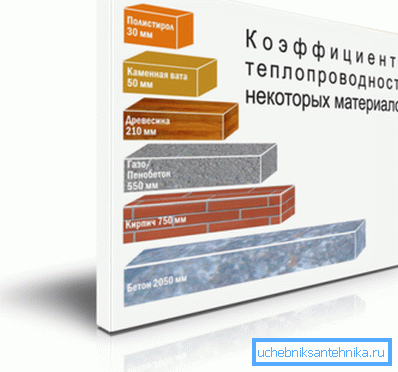

For å beregne behovet for varmeenergi i hjemmet ditt, må du vite hvor stor varmetapet skjer gjennom veggene, gulvet og taket. For å gjøre dette kan du bruke bordet, som indikerer termisk ledningsevne av ulike materialer.
| navn | Tykkelse, cm | Termisk ledningsevne koeffisient |
| Skumplast | 0,11 | 0037 |
| Glassull | 0,12 | 0041 |
| Mineralfiber | 0,13 | 0044 |
| Planlagt tømmer | 0,44 | 0,15 |
| Luftbetong | 0,54 | 0.183 |
| Skumbetong | 0,62 | 0,21 |
| murstein | 0,79 | 0,27 |
For å kunne riktig bestemme varmetapet og beregne kraften til kjelen, vil det imidlertid ikke være nok å kjenne til koeffisienten for termisk ledningsevne av materialer.
Det er også nødvendig å inkludere visse endringer i beregningsformelen:
- Bygg og materiale av brukte glasspakker:
- vanlige trevinduer - 1,27;
- plastvinduer med doble glass 1;
- Polymerrammer med tredobbelt glass 0.85.
- Glassering av huset. Alt er enkelt her. Jo større forholdet mellom vinduer til gulvområdet, desto større er varmetapet av bygningen. For beregninger kan du ta følgende koeffisienter:
| Vindu / veggforhold | Korreksjonsfaktor |
| 0.1 | 0.8 |
| 0,15 | 0.9 |
| 0.2 | 1 |
| 0.25 | 1.1 |
| 0.3 | 1.2 |
| 0,35 | 1.3 |
| 0.4 | 1.4 |
| 0.5 | 1.5 |
- Gjennomsnittlig daglig temperatur på uteluften. Dette endringen må også tas i betraktning, da for lave verdier øker koeffisienten av varmetap gjennom vegger og vinduer. Følgende verdier er akseptert for beregninger:
| temperaturen | Korreksjonsfaktor |
| til - 10 omtrentC | 0.7 |
| - 10 omtrentC | 0.8 |
| - 15 omtrentC | 0.9 |
| - 20 omtrentC | 1 |
| - 25 omtrentC | 1.1 |
| - 30 omtrentC | 1.2 |
| - 35 omtrentC | 1.3 |
- Antallet utvendige vegger. Hvis rommet er plassert inne i huset, er det bare en vegg som er i kontakt med uteluften - den der vinduet er plassert. Imidlertid kan hjørnerom eller rom i små hus ha to, tre og fire utvendige vegger. I dette tilfellet bør følgende korreksjonsfaktorer vurderes:
- ett rom - 1;
- to rom -1,2;
- tre rom - 1,22;
- fire rom - 1.33
- Antall etasjer. Som i det forrige tilfellet, påvirker antall etasjer og (eller) tilstedeværelsen av et loft varmetap. I dette tilfellet må du ta følgende verdier for endringene:
- Tilstedeværelsen av flere etasjer - 0,82;
- oppvarmet tak eller loftsgulv - 0.91;
- uoppvarmet tak - 1.
- Avstanden mellom taket og veggene. Som du vet, øker høye takhøyde volumet på rommet, så det er nødvendig å bruke mer varme på oppvarming. Faktorene i dette tilfellet gjelder følgende:
| høyde | Korreksjonsfaktor |
| 2,5 meter | 1 |
| 3 meter | 1,05 |
| 3,5 meter | 1.1 |
| 4 meter | 1,15 |
| 4,5 meter | 1.2 |
For å beregne oppvarmingen er det nødvendig å multiplisere alle faktorene som er oppført ovenfor og bestemme Thjemmeved hjelp av følgende formel:
Thjemme = Pbeats * Kgenerelle * S, hvor:
- Pbeats - Spesielt varmetap (vanligvis 100 watt / m2)
- Kgenerelle- Den totale korreksjonen som oppnås ved å multiplisere alle de ovennevnte faktorene;
- S er området boligbygging.
Beregning av varmekapasitet til radiatorer
Apparatene som oppvarmer luften i rommene er radiatorer. De består av flere seksjoner. Antallet av dem avhenger av det valgte materialet og bestemmes ut fra kraften til ett element, målt i watt.
Vi gir verdiene for de mest populære modellene av radiatorer:
- støpejern - 110 watt;
- stål - 85 watt;
- aluminium - 175 watt;
- bimetallisk - 199 watt.
Denne verdien skal deles med 100, noe som resulterer i et område oppvarmet av en del av batteriet.
Etter det er det nødvendige antall seksjoner bestemt. Alt er enkelt her. Det er nødvendig å dele området på rommet der batteriet vil bli installert i kraften til ett radiatorelement.
Du må også ta hensyn til endringene:
- For et hjørnerom er det tilrådelig å øke antall seksjoner med 2 eller 3;
- Hvis du planlegger å lukke radiatoren med et dekorativt panel, må du også sørge for en økning i størrelsen på batteriet.
- I tilfelle når vinduet er utstyrt med en bred sill, er det tilrådelig å sette inn en ventilasjonsglass inn i den.
Vær oppmerksom på! Denne beregningsmåten kan kun brukes når takhøyden i standardrommet er 2,7 meter. I alle andre tilfeller bør tilleggskorrigeringsfaktorer brukes.
konklusjon
Beregningen av varmekapasiteten til varmesystemet er en ganske komplisert hendelse, som likevel kan utføres uavhengig, ved hjelp av informasjonen som blir lagt til rette for deg. Men husk at i tillegg til dette må også andre parametere beregnes. Se mer i videoen som er lagt ut i denne artikkelen.
