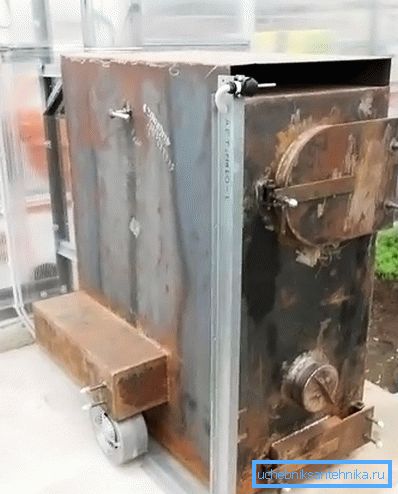

Oppvarmingskjele for fast brensel

Kostnaden for en varmekilde produsert av en industriell metode (uansett hvilken type drivstoff, unntatt elektrisk), starter ved 13 tusen rubler. Disse er lavmaktprøver som er i stand til å varme et lite landhus. De fleste huseiere er ikke egnede. I tillegg er det ikke alltid mulig å bruke naturgass til oppvarming. Det er nødvendig å vurdere som et alternativt fast brensel, avfallolje, elektrisitet. For mange mennesker er fastbrensel mer egnet: tre, kull, briketter. Håndverkere foretrekker å lage en fastbrennstoffkoker med egne hender. Dette sparer penger og hender har noe å gjøre.

Hovedkomponenter

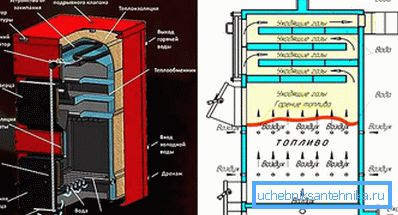

Faste kjeler består av følgende komponenter:

• avdeling for lasting av drivstoff;
• gull samler;
• gassventiler;
• ristestenger;
• vann lagertank;
• varmeveksler;
• skorstein.

typer

I henhold til metoden for plassering av varmeveksleren er faste brennstoffkjeler:

• horisontal - varmeveksleren er plassert i horisontalplanet;
• vertikal - varmeveksleren er installert i kjelen.

Et trekk ved den horisontale plasseringen av varmeveksleren er dens skråstilling. Mellom toppunktet og bunnpunktet (kjølemiddelutløp i systemet) er forskjellen i nivå 1 cm. Kjeler med vertikal varmeveksler brukes hovedsakelig til oppvarming.

I prinsippet kan enhver fastbrennstoffkoker brukes til matlaging. For dette er det nødvendig å tilveiebringe en kokeplate i sin utforming.

verktøy

For å montere kjelen trenger du verktøy og materialer.

instrumenter:

• lysbuesveising maskin;
• vinkelsliper ("bulgarsk") og skjærehjul for skjæring av metall;
• tang;
• elektrisk bor med et sett av øvelser;
• nivå og roulette.

materialer:

• Brannsikker murstein.
• Siktet sand.
• Clay.
• Plateretttykkelse på 5-8 mm. Det er bedre å bruke rustfritt stål, men du kan bruke stål.
• Støpejernsgitter.
• Metall hjørne.
• Stålrør for vann med rektangulær og rund seksjon.
• Dører til drivstoffrommet, gullmottaker.
• Skorstein flap.
• Kun bypass eller sirkulator.

Hvis tvungen sirkulasjon er den viktigste, og gravitasjonsvarmesystemet må beholdes i reserve - er en bypass installert. Ved arbeid, kun tvungen sirkulasjon, installer en pumpe.

Deler produksjon og montering

Begynn arbeidet med å installere kjelen med egne hender med utarbeidelsen av ordningen og tegninger av forsamlingen. Ifølge dem er metallplater dimensjonert. Ved å markere kutt ut foran, bak, sidevegg og bunnen av kjelen. Foran kutt ut åpningene for dørene til drivstoff og gullmottakere.

Hvis du kutter åpningene med en gasskutter, så at stålet ikke "fører", blir det boret hull i arbeidsstykkets hjørner, så er metallet kuttet fra midten til kantene langs merkingen.

Hvis du bruker grinderen, er hullene i borens hjørner ikke nødvendig. Bare klipp metallet på den planlagte konturen. Også i henhold til størrelse er alle metalldeler av kjelen kuttet.

Installasjonen av varmeveksleren begynner med å lage hull i rør konstruert for stativer. De har et firkantet tverrsnitt på 40 - 60 cm. I vertikale rør som ligger foran, kuttes med 4 gasshull med en diameter på 5 cm, plasser dem jevnt langs hele arbeidsstykkets lengde.

Rundhull på 4 og 5 cm er laget i bakstolpene. Fra bunnen av den fremtidige varmeveksleren blir det laget hull for å levere vann til kjelen (retur) og fra toppen - for å levere vann til varmesystemet. Alle åpninger skal være glatte uten tilstrømningene, som elimineres ved hjelp av "slipemaskinen". Sveise rør til en hel produsere, opprettholde vinklene på 90? både vertikalt og horisontalt, brygger endeåpningene av rektangulære rør (stativer).

Sveiser av den ferdige varmeveksleren kontrolleres for lekkasje. Til dette formål er returlinjen midlertidig stille (slik at vannet ikke strømmer ut), og gjennom strømmen er fylt med vann.

Montert kjele på stedet der det er planlagt å installere det, fordi alle detaljene er svært tunge og flytte den i ferdig form er problematisk. Et ildfast fundament må først utstyres. Den er lagt ut av ildfaste murstein. For at murverket ikke skal spre seg, kan det forsterkes med metall hjørner langs kantene og mursteinene mellom hverandre for å sementere mørtel. Den andre varianten av fundamentet er en monolitisk betong "pute".

Fundamentets dimensjoner skal være litt større enn kjelenes grunn. En stålkasse er plassert på fundamentet - bunnen av askeskuffen.

På den fra ildfast mur legger du ut veggene på tanken der de installerer varmeveksleren, utstyrt med drivstoffbunker og askemottaker. Avstanden mellom varmeveksleren og veggen er 1 cm. Ristestenger er montert på bunnen av brennstoffkassen. I frontmuren er det åpninger for brenselbeholderdøren og gullbeholderdøren.

Kjelens ytre vegger er belagt med metall, som er sammenkoplet med hjørner anordnet vertikalt. Dører er festet til metallhuset. For fjerning av karbonmonoksid gasser montert skorstein. Hvordan installere denne noden avhenger av tilstedeværelsen eller fraværet av kokeflaten.

Hvis kjelen skal brukes til matlaging, er skorsteinen montert på siden, ellers - på toppen av kjelen.

Ved utløpet av kjelen er skorsteinen utstyrt med en portventil for å regulere trykkningen. Materialet til røret kan være forskjellig: brannfast murstein, metall, asbest. Det viktigste er å oppnå ønsket nivå av trekkraft for å organisere brenningsprosessen.

For sikker drift av en solid kjele, kan du installere en åpen ekspansjonstank, trekkraft og vanntemperatur sensorer, en vifte.

For å forhindre overoppheting av kjølevæsken og eksplosjonen av kjelen, er det nødvendig å konstant overvåke vannet og temperaturen på forbrenningen. Hvis du bare bruker tvungen sirkulasjon, da ved stengning av elektrisitet under bruk av kjelen, øker eksplosjonsfaren for varmeveksleren dramatisk. Vær oppmerksom.

video

I det medfølgende videomaterialet vil du være i stand til visuelt å bli kjent med utformingen av den faste kjelen:

tegninger

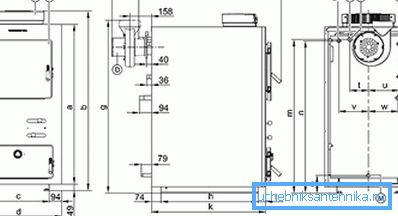

På tegningene kan du vurdere designfunksjonene i en varmekilde med varmekilde:
