Oppvarmingsregister: produksjonsmetoder, typer, beregning av

Hvordan er varme registre laget av glatte rør? Hva er de som? Når er bruken av disse varmeovner berettiget? Endelig, hvordan å regne registret - oppvarming bør tilsvare romets egenskaper, ikke sant? La oss prøve å svare på disse spørsmålene.

Hva er det

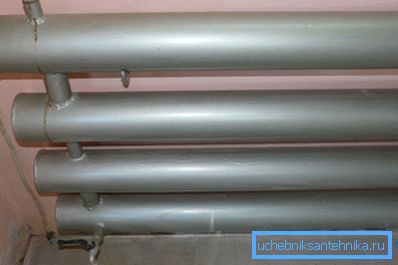

Enkelt sagt er et varmelegeme en eller flere rør med stor diameter gjennom hvilken kjølevæske sirkulerer. Rør kobles til med broer og leveres med dyser for tilkopling av tilførselsrørene på en slik måte at sirkulasjonen foregår over hele volumet av varmeren.

Ved hvilke tegn kan oppvarmningsregister bli klassifisert?

materialer

Deres valg er ikke for stort:

• Selvlagde design er oftest laget av svart stål. Metoden for å forbinde rør, lintel og grener - sveising.

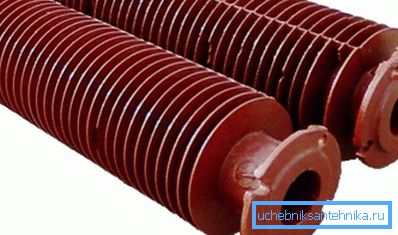

• Industrielle registre kan monteres fra støpejernsrør med finner.. Flensede ledd med paronitt pakninger brukes til montering. I tillegg til oppvarming tjener støpejernsregistrene ofte som varmevekslere, utvinning av varme fra forbrenningsproduktene i kjeler og i ulike næringer.

Nyttig: i mangel av paronitt i oppvarming av vann, kan den byttes ut med pakninger, klippe ut med egne hender fra bilkammeret. Men når man oppvarmer industrielle lokaler med overopphetet damp, vil det være nødvendig å lete etter akkurat paronitt: vanlig gummi ved temperaturer på 200-400 grader vil raskt begynne å smuldre.

orientering

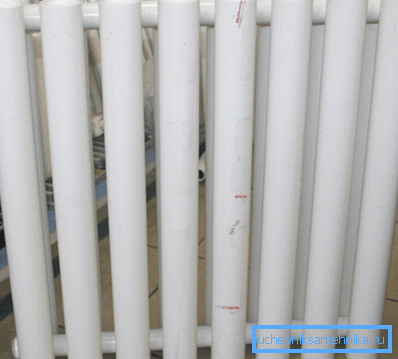

Et typisk industrielt oppvarmingsregister er et horisontalt orientert rør. Imidlertid er radiatorer av rørformet stål for boliger ofte vertikale.

Med de samme overordnede dimensjoner og samme overflate, avhenger varmeproduksjonen av varmeregistrene ikke mye på rørets orientering.

Den horisontale orienteringen av flertallet av produktene skyldes ganske verdslige årsaker:

1. For å lage et termisk gardin foran vinduet, må varmeren være helt plassert under den, noe som innebærer et veldefinert forhold av lengde og høyde.
2. Det er mye enklere å sveise et lavt og langstrakt register fra horisontale rør.

jumpers

Formen og størrelsen på hopperregistrene er delt inn i snitt og S-formet.

Instruksjoner for å lage et register over den første kategorien i korthet ser slik ut:

1. Rør med stor diameter er kuttet i segmenter med samme lengde.
2. Deres ender er fastkjørt med skiver kuttet av stålplate 3-4 millimeter tykk.
3. Hull for lintel og dyser kuttes i rørets vegger, hvorpå de griper dem og etter endring av registreringsskjemaet blir det skoldet.
4. De ekstra døvpunktene sveiset inn, noe som gir en designstivhet.

Fremstillingen av varmelegemer av denne typen tiltrekker seg ved at det krever et minimum av verktøy: en bulgarsk og en sveisetransformator er ganske nok. Prisen på enkelhet av design er en ganske høy hydraulisk motstand av enheten på grunn av mange diameteroverganger.

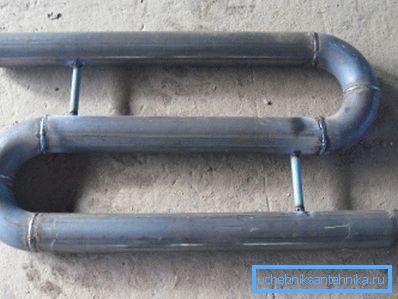

S-formede registre for oppvarming er en spiral med konstant tverrsnitt, der det bare er tynnere hoppere for stivhet. For fremstilling av avrundinger med liten rørdiameter (opptil 50 mm) benyttes en rørbender. For store deler er det nødvendig å skaffe ferdige kraner.

Spesielle tilfeller

Vi bør også nevne et par svært nysgjerrige design.

Kontinuerlig register

På bedrifter som ble bygget i 50-70-tallet i forrige århundre, i stedet for seksjonelle eller S-formede registre, brukes en ganske nysgjerrig konstruksjon: Et butikk- eller hjelpestue er omgitt av hele omkretsen med et ubrytelig rør. Ordningen er nyttig ved at den gir oppvarming av veggene med en stigende strøm av varm luft langs hele lengden.

Autonome Register

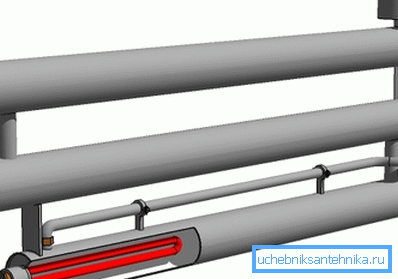

Som en autonom oppvarmingsanordning brukes det ofte et register på enden av den nedre del av hvilken en eller flere rørformede elektriske varmeovner er installert.

Fremstillingen av enheten har flere finesser.

• Jumpers i den er gjort passable i begge ender av hver seksjon. Dette sikrer konveksjonen av kjølevæsken.
• Enheten åpnes. En del av sin kapasitet brukes som ekspansjonstank: kjølevæsken fyller registret bare for 90-95% av volumet.
• Som kjølevæske er det ofte ikke vann som brukes, men olje (arbeider av eller billig mineral), noe som gjør at vi ikke kan være redde for avriming.

montering

Hva er installasjonen av varmeregistre?

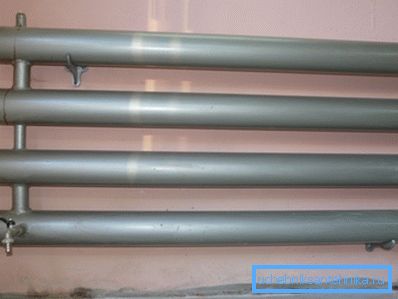

Den enkleste feste av registret er på glatt forsterkning hamret i veggen med en diameter på 10-14 mm.

1. Vegggen er markert med nivået på noen få hull hvor de nedre og øvre delene skal ligge.
2. Hullene er boret med en diameter mindre enn en halv millimeter mindre enn den armaturen du har.

Tips: Siden boringen med en diameter på, for eksempel 11,5 mm, er nesten umulig å finne, kan hullet bores med en diameter på 10 mm og utvides med en 11.5 mm metallbore.

1. Seksjoner av rebar med faset blir drevet inn i veggen til en dybde på minst 6-7 cm.
2. På dem er varmeapparatet hengt ut.
3. Armaturen er bøyd opp og bøyer seg rundt registerseksjonen. For bøyning, bruk spaken på rørsegmentet.
4. Overflødig armaturer kuttes in situ; Enden er avrundet med en fil for å unngå skade.

bosetninger

Hva er beregningen av registret over oppvarming? La oss starte fra fjerne.

Hvilke tekniske egenskaper av ovnen bør vurderes når du velger den?

• Arbeidstrykk I det sveisede registeret overskrider det åpenbart parametrene til sentralvarmeanlegget og tillater det å motstå noen vannhammer.
• Driftstemperatur Det er lett å gjette at det heller ikke er noen spesielle begrensninger.
• Termisk kraft. Det er valgt avhengig av volumet på rommet. Mangel på varmekraft betyr at det blir kaldt hjemme; overskudd - det må holde vinduene åpne og tåle utkast.

Hvordan beregnes varmeregisteret for et stålrør av kjent diameter?

Følgende formel er gyldig her:

Q = Pi * Dn * L * k * Dt, hvor:

• Q-seksjon varmemengde i watt.
• Pi er tallet pi, tatt til å være 3,1415;
• DN - rørets ytre diameter i meter.
• L-seksjon lengde i meter.
• k er termisk ledningsevne koeffisient av et stålrør, tatt til å være 11,63 W / m2 * C.
• Dt - delta temperatur mellom kjølevæsken og luften i rommet.

Viktig punkt: Varmestrømmen beregnes for ett horisontalt rør på denne måten. I multi-rad-registret for alle seksjoner, unntatt den første, brukes en ekstra faktor på 0,9: de er i den oppadgående strømmen av varm luft fra det første røret, noe som reduserer temperatur deltaet.

Hvordan omberegnes rørdiameteren spesifisert av selgeren i tommer til de vanlige verdiene? Her er størrelsestabellen:

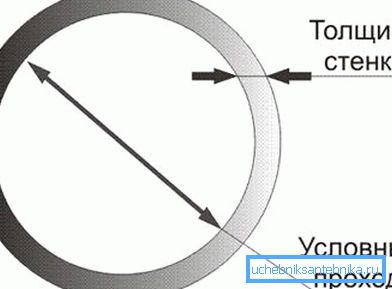

Merk: Fjernkontrollen tilnærmer innerdiameteren. For å oppnå en ekstern, er det nødvendig å legge to ganger rørets veggtykkelse.

La oss estimere varmetransporten av et fire-radsregister fra et rør med en ytre diameter på 108 mm og en lengde på 1,2 meter ved sin temperatur på +80 ° C og lufttemperaturen i rommet +20 C.

1. For første del er varmen flux 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 watt.
2. For hver etterfølgende blir det multiplisert med 0,9. 284 * 0,9 = 255.
3. Den totale verdien er 284+ (255 * 3) = 1049 watt.

Enhetsvurdering

La oss prøve å gi en kort vurdering av registret.

• Det er ekstremt holdbart og feiltolerant.
• I motsetning til seksjoner med utviklede finner, er det lett å rengjøre om støv.
• Han trenger nesten ikke å vaske. Mens kjølevæsken sirkulerer gjennom enheten, vil den varme opp gjennom volumet.
• Utseende - la oss si, for en amatør. Registret dekorerer ikke akkurat rommet.
• På grunn av mangel på finner og lav termisk ledningsevne av stål, er varmeoverføringen av registeret signifikant dårligere enn aluminium-radiatoren med de samme overordnede dimensjoner.

funn

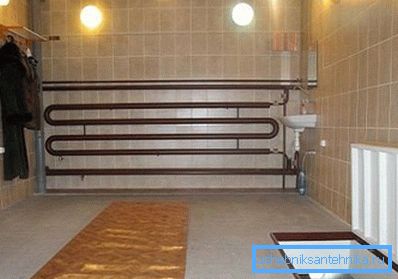

Registre skal brukes primært til oppvarming av garasjer, verksteder og industrielle lokaler. For en leilighet, bør du se på mer kompakte og anstendig utseende aluminium og bimetalliske varmeapparater.

Som alltid vil vedlagt video gi leseren tilleggsinformasjon. Lykke til!
