Oppvarmingsskjema: hvordan man legger rør til et autonomt

Før installasjon av et varmesystem er det nødvendig å bestemme metoden for distribusjon av rørledninger. Det er både kjente og ofte brukte enkeltrørs- og to-rørsmetoder for å arrangere klimaverket, samt flere eksotiske. Disse inkluderer varmesystemet for to vinger, radial, multikrets og så videre.

Les mer om de mest populære av dem i materialet nedenfor.

Varianter av varmesystemer

Før du utvikler disse eller andre ordninger - oppvarming med egne hender, varmt vann og lignende - må du bestemme hvilken type klimasystem du skal bruke ved å organisere kjølevæskestrømmen. Av dette avhenger direkte av hvilken metode for legging av rør som passer i ditt eget tilfelle.

Den enkleste versjonen er gravitasjonsvarmesystemet, der kjølevæskestrømmen oppstår på grunn av forskjellen i temperatur og tetthet av vann som strømmer gjennom rørene. Med slike ordninger er innbyggerne i byer som bor i Khrusjtsjov eller en annen leilighetskompleks med sentralisert tilførsel av varmebærer kjent med hånden.

Prinsippet for drift av varmesystemet med naturlig sirkulasjon er som følger:

1. Vannet som oppvarmes i kjelen, blir mindre tett og følgelig lettere, som et resultat av hvilket det blir tvunget ut av tunge vannmasser til systemets øvre del.
2. Derfra flyter væsken gjennom de installerte rørene gjennom radiatorene som er installert i alle rom, og gir varmeenergien til luften i rommene.
3. Syklusen slutter med innløpet av avkjølt vann i kjelen, der en ny sving begynner.

Vær oppmerksom på! For å sikre normal strømningshastighet og luftfjerning av systemet, bør oppvarmingsrørene plasseres i en gradient på 3-5 grader mot kjelen. Dette er et obligatorisk krav fastsatt av SNiP.

Gravitasjonsvarmesystemet har mange fordeler, men bruken er forbundet med noen vanskeligheter. Alle fordeler og ulemper ved drift av et ingeniørnettverk med naturlig kjølevannsstrøm er vist i tabellen.

Gravitasjonsoppvarmingssystemer for bygninger kan også brukes i individuell konstruksjon. Den eneste forskjellen er at du kan installere en ekspansjonstank og installere fra vertikale stigerørene ikke på loftet, men under taket i øverste etasje (selvfølgelig på det høyeste punktet i klimasystemet).

Derfor kan du trygt ta i bruk i bygningskatalogene eller de typiske oppvarmingssystemene som er beskrevet nedenfor, oppgradere dem til dine egne behov og implementere dem.

Tips! For å forstå skissene og prosjekter utarbeidet av ingeniører, er det nødvendig å kjenne symbolene i varmesystemene. Det er få tegn og de er intuitive, slik at det ikke tar mye tid å huske dem, men vil gi en mulighet til enkelt å navigere i byggedokumentasjonen.

Hvis du ikke er klar til å bryte med ulempene ved tyngdekraften, kan du bruke oppvarmingsinstallasjonssystemer med tvungen væskestrøm. I dette tilfellet er et obligatorisk element en sirkulasjonspumpe installert på returrøret.

Bare å ha bestemt seg på spørsmålet ovenfor, er det mulig å velge ordningen for legging av rør.

Det er flere av dem:

• enkeltrør;
• twin tube;
• stråling.

La oss dvele nærmere på dette.

Måter å legge

Enkelt rør varmekrets

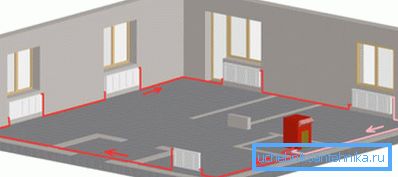

Vi vil begynne analysen av varmesystemet med et enkelt rør, som både tjener til å levere vann til batteriene og for å transportere den avkjølte væsken til varmekjelen.

Hvis det er nødvendig å varme to vinger eller flere etasjer i et hus, er det nødvendig å dele vannstrømmen i to eller flere deler ved hjelp av en tee. Det er ønskelig å utstyre hver krets med avstengningsventiler, som om nødvendig kutter den uten å forstyrre driften av hele systemet.

Etter å ha passert gjennom alle radiatorer, må strømmen igjen kombineres til ett rør, som er koblet til varmekedlens innløp.

Radiatorer i ett-rørs varmesystem kan kobles på to måter:

1. konsistent. I dette tilfellet er røret som leverer kjølevæsken koblet til batteriets innløp og til uttaket. Ingen ekstra elementer er montert. Kjølevæsken kan ikke strømme forbi radiatoren.
2. parallell. Her ligger vannlinjen rett og slett rundt omkretsen av hele huset, og radiatorene slås sammen ved hjelp av tees og tap-avdelinger. Pluss det faktum at feilen på ett batteri ikke forstyrrer arbeidet til resten av varmesystemet.

Når man arrangerer et rørledningssystem, er det ønskelig å tilveiebringe tilstedeværelsen av følgende elementer:

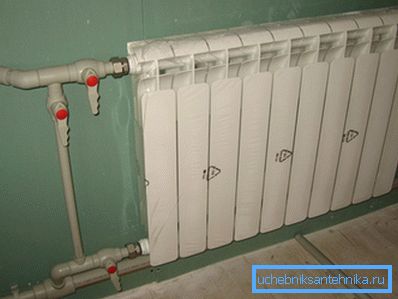

1. Ventiler ved batteriets innløp og utløp. Med den kan du ikke bare justere volumet av vann som kommer inn i radiatoren og dermed temperaturen i rommet, men også å reparere eller bytte varmeelementet uten å tømme kjølevæsken.
2. Ved tilkobling av batteriets innløp og utløp i serie før avstengningsventilene, anbefales det å koble dem med bypasser - deler av rør med mindre diameter som sikrer vannstrømmen ved avkjøling av radiatoren.

To-rørs varmeledningsdiagram

Varmesystemet med to rør (forsyning og utladning) er mer effektivt, men krever flere materialer, på grunn av hvor kostnadene ved installasjonen øker noe. Men fordelene er åpenbare. Dens bruk, spesielt når det er koblet sammen med en sirkulasjonspumpe, gir deg mulighet til å distribuere mer energi og jevne ut termisk energi gjennom husets rom.

Instruksjoner for bygging av et slikt system vil ikke føre til vanskeligheter for å forstå selv en nybegynnermester:

1. To rør legges fra kjelen, hvorav den ene er koblet til utløpet, den andre til kjeleinnløpet. I henhold til det første tilføres varmtvann til radiatorene, henholdsvis den andre, den allerede avkjølte kjølevæsken leveres til kjelen.
2. Sett inn radiatorer produsert av grenrør. Innløpet er koblet til tilførselsledningen, utgangen er koblet til returrøret.
3. For å unngå ødeleggelse av varmeinnretninger fra overtrykk, anbefales det ikke å installere avstengningsventiler i radiatorutløpskanalen.
4. Hvert batteri må være utstyrt med en luftventil - en Mayevsky-ventil, som er nødvendig for å fjerne luftplugger som er dannet etter å ha sluppet væske inn i systemet.

Fordelene ved systemet er åpenbare, og som en ulempe kan det bare oppnås større materialforbruk. For et to-rørsystem er det nødvendig med to ganger mer materiale enn for en enkeltrør.

Samlerdiagram over oppvarmingsnettverket

Dette er det mest fleksible og lett tilpassbare varmesystemet. Her kan du nøyaktig styre strømmen av kjølevæske til hvert batteri hjemme fra ett sted - kollektorskapet. I tilfelle en ulykke blir batteriet slått av ved hjelp av avstengningsventiler, noe som gjør reparasjoner enkelt og raskt.

Ordningen med solfangeren (strålesystemet) er som følger:

1. Hovedelementene er to samlere: for tilførsel og utslipp av kjølevæsken.
2. Hvert batteri i huset er forbundet med et par rør med ovennevnte samlere. Dermed er en separat krets organisert for hver radiator.

Radial varmesystem kan anbefales på en sikker måte for installasjon, hvis du ikke er redd for følgende nyanser:

• for installasjon krever et stort antall rør som må legges under gulvgulvet;
• systemet må nødvendigvis ha en sirkulasjonspumpe, da det ikke er mulig å observere rørledningens skråning;
• Under installasjon er det nødvendig å sørge for at det ikke er installert montering under skruen som kan lekke under arbeidsprosessen.

konklusjon

I tillegg til metodene for å distribuere hovedrørene som er nevnt ovenfor, som leverer kjølevæske til batterier og leverer avkjølt vann tilbake til kjelen, er tilkoblingsordningen for radiatorer (bunn, side, diagonal) ikke mindre viktig. Den riktige tilkoblingen øker ikke bare sirkulasjonshastigheten til kjølevæsken og øker effekten av batteriene, men forhindrer også forekomsten av luftkontakter.

For mer om dette, se videoen i denne artikkelen.
