Ordningen for oppvarming av et privat hus: ledninger og

Hvordan kan man opprette et system med oppvarming av et privat hus med egne hender? Og hva er de essensielle elementene som bør inkluderes? Hvordan koble oppvarming enheter? Hva skal batteriene og rørene være?

La oss prøve å svare på disse spørsmålene.

Gravity system

Den enkleste ordningen til varmesystemet i et privat hus er den såkalte gravitasjons- eller tyngdekraften. Den fungerer på grunn av forskjellen i tettheten til oppvarmet kjølevæske og kjølevæsken som avkjøles i varmeovnerne.

fylling

Det er lagt en stor diameter (minst DN32). Målet er å redusere den hydrauliske motstanden: Hodet som overvinter det i dette systemet er lite.

Vær oppmerksom på: Forveksl ikke rørets betingede passasje (DU) og dens ytre diameter, som markerer elementene av polymer- og metallpolymerrørledninger. For eksempel, for polypropylen, svarer DU32 til en ytre diameter på 40 mm.

Av samme grunner er det bedre å foretrekke moderne polymere materialer. Over tid er stål overgrodd med innskudd og rust, blir mer og mer grovt.

Umiddelbart etter kjelen leveres flasken med et såkalt boosterrør - en vertikal del, på toppen av hvilken en åpen ekspansjonstank er montert. En ytterligere del av fyllingen utføres med konstant skråning til kjeleens returrør.

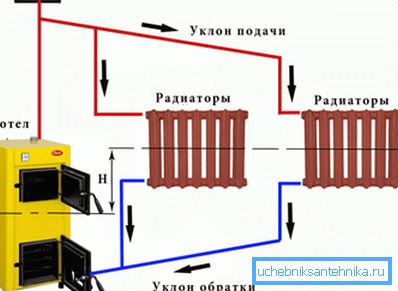

Kjelen er i sin tur montert på konturens nedre punkt; Ofte er det installert i gropen. Jo større høydeforskjellen mellom kjele og radiatorer, desto større trykk, desto raskere vil vannet sirkulere i kretsen.

Radiator ledninger og tilkobling

De optimale systemene for oppvarming av private hus med naturlig sirkulasjon er forskjellige versjoner av Leningrad.

Hva er det

• Fylling er en kontinuerlig ring som kobler tilførsels- og returrørene til kjelen.
• Oppvarming enheter er koblet parallelt med fylling med en liner av mindre diameter.
• Den optimale tilkoblingsordningen for oppvarmingsanordninger er fra bunn til bunn. I dette tilfellet trenger ikke batteriet å skylles ut: slammet legger ikke seg i sin nedre kollektor.

For systemer med en solid kjele, er det bedre å foretrekke støpejerns radiatorer eller stålregistre. Deres store volum og massiv masse vil utjevne svingninger av kjølevæsken ved oppstart og brenning av drivstoff.

ventiler

Gravitasjonssystemer av varmesystemer for et privat hus er ferdig med et minimum av ventiler. For det første trenger de ikke det: For å eliminere lekkasjer er det lettere å fullstendig tømme og lade opp vann. For det andre fører hver ventil eller choke til et tap av det ettertraktede trykket og senker den allerede langsomme sirkulasjonen.

Hva er viktig?

1. Luftluft i radiatorer plassert over flasken. Luften fra fyllingen selv tvinges inn i ekspansjonstanken og derfra inn i atmosfæren.

1. Reset på bunnen av kretsen for å tømme den.
2. Utslipp fra kaldvannssystemet med en ventil for å fylle kretsen gjennom ekspansjonstanken.

Tvungen sirkulasjon

Ordningene i varmesystemet til et privat hus med tvungen sirkulasjon er vanligere på grunn av den mer fleksible justeringen som gjør at du kan justere varmeinnretningene og enkelte deler av kretsen uavhengig.

I tillegg: Dette systemet går raskere til arbeidstemperaturer og har et mindre temperaturområde mellom strøm og retur.

sikkerhet

Hovedproblemet med et lukket system med tvungen sirkulasjon er at den må kompensere for utvidelsen av kjølevæsken.

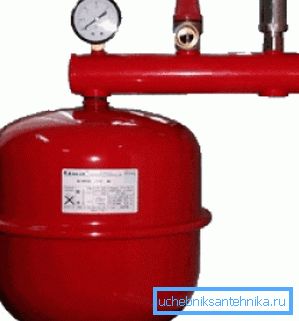

Funksjonene til den eneste åpne ekspansjonstanken, som utfyller de åpne kretsene til varmesystemene til et privat hus med naturlig sirkulasjon, må her skiftes til en hel gruppe enheter - den såkalte sikkerhetsgruppen.

ventiler

La oss finne ut av hva slags ventiler det tradisjonelle varmesystemet til et privat hus er montert med egne hender?

1. Foran pumpen plasseres en slamfelle i retning av kjølevæsken.
2. Pumpen og sumpene kuttes av med et par ventiler, slik at de kan demonteres eller filteret rengjøres uten tap av kjølevæske.
3. Ofte mellom bypassene til pumpen, er en bypass blokkert av en ventil eller tilbakeslagsventil, slik at systemet kan fungere når pumpen er fjernet i naturlig sirkulasjonsmodus.

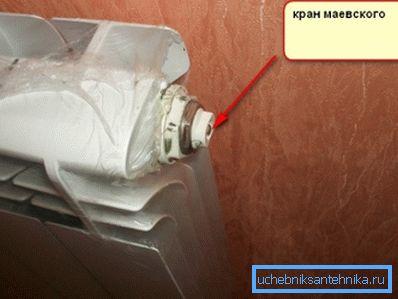

1. Øverste punkter i konturen (hoppere, øvre radiatorplugger) leveres med Mayevsky kraner eller konvensjonelle vannbeslag for luftutblåsning.
2. Feeder rør av varmeinnretninger er utstyrt med ventiler som tillater helt å stoppe sirkulasjonen i dem. Inverskinnene er smurt.

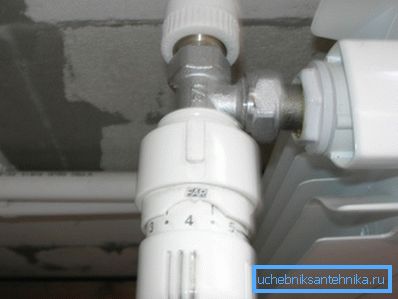

Termiske hoder brukes ofte i stedet for kvelder: prisen er noe høyere, men de tillater deg å justere permeabiliteten automatisk, avhengig av temperaturen i rommet.

Forresten: For gass-, el- og solkoker er det å foretrekke å bruke aluminium radiatorer. De er billige, har et lite internt volum (som sikrer rask oppvarming) og utmerket varmeoverføring til en seksjon.

ordning

Hvilke ordninger for installasjon av varmesystemet i et privat hus kan brukes ved tvungen sirkulasjon?

• For et en-etasjers hus, i den beskjedne oppfatning av forfatteren, vil det samme valget i Leningrad være det beste valget.. Instruksjonen er forbundet med sin eksepsjonelle enkelhet og feiltoleranse: å tine dette systemet, selv i den mest alvorlige forkjølelsen, må du prøve veldig hardt.

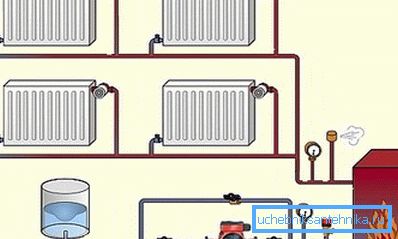

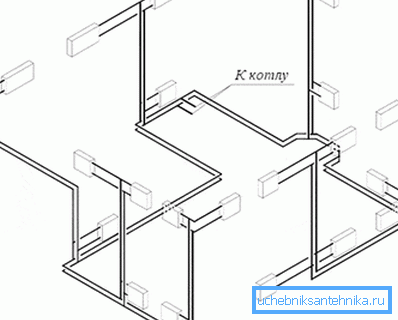

• For et to-etasjers hus kan brukes som Leningrad med to parallelle ringer, og vertikale ledninger med bunnflaske (retur og forsyning er i kjelleren eller i første etasje). Jumpers av hver stigning er ferdig med luftventilasjon.

konklusjon

Vi håper at bakgrunnsinformasjonen som tilbys til leseren, vil hjelpe ham med å designe sin egen oppvarming. Vedlagte video, som vanlig, inneholder ekstra materiale. Lykke til!
