Ovn med kjele med vannoppvarming - egenskaper på enheten

Til dags dato er det mange alternativer for oppvarming av hus, spesielt bruk av komfyr med kjele er et populært alternativ. Denne enheten kombinerer fordelene med kjelen og oppvarming av ovnen. Nedenfor ser vi på ovnens enhet med kjelen, samt analyserer de enkle systemene for slik oppvarming, som kan implementeres uavhengig.

Hvorfor bruke en komfyr med kjele

Komfyr oppvarming er ganske økonomisk og veldig populær i bosetninger der det ikke er gass.

Det har imidlertid en alvorlig ulempe - rommene blir oppvarmet ujevnt, noe som resulterer i følgende problemer:

• Eksterne rom kan forbli kaldt hvis de ikke er oppvarmet med elektrisk varmeovner, noe som krever ekstra økonomiske kostnader..
• Siden det ikke er termisk gardin, som er opprettet av radiatorer, tåler vinduene hele tiden opp og blir til og med dekket av frost..

For å løse dette problemet er det ikke nødvendig å skaffe en varmekoker. Du kan bare utstyre den eksisterende ovnen med en varmeveksler, for å utføre ledningen til rommene. Alt dette kan gjøres selv med egne hender, uten hjelp av spesialister.

Installasjon av varmesystem

Varmevekslerinstallasjon

Det er mulig å installere en varmeveksler i absolutt hvilken som helst ovn, for eksempel, det kan være en oppvarmingskokestruktur, bare oppvarming eller til og med peis. Det viktigste er å lage en varmeveksler av passende størrelse slik at den passer i ovnen eller ligger bak ovnen, noe som er mer å foretrekke.

I tillegg må varmeveksleren oppfylle følgende krav:

• Mellom inngang og utgang skal være maksimumsnivåforskjellen.
• Spolens overflateområde skal være så stor som mulig.
• Utformingen bør ikke forstyrre lasting av drivstoff eller forbrenning.

For å gjøre spolen bedre av varmebestandig rustfritt stål. I dette tilfellet vil levetiden for produktet være mye høyere. Det beste materialet til disse formålene er et tykt vegget sømløs rør.

Tips! Som varmeveksler kan du bruke et konvensjonelt støpejernsbatteri. Det eneste er at det først må vaskes og rengjøres.

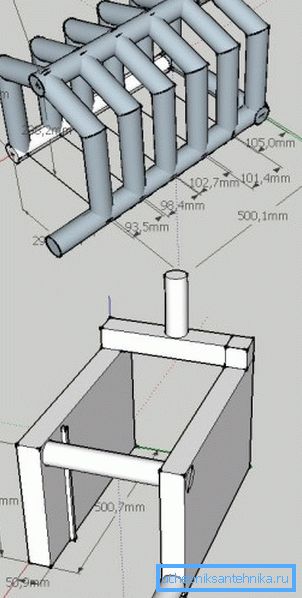

Varmevarmeren kan produseres uavhengig, hvis du har erfaring med sveisemaskinen, eller bestille den fra sveisemaskinen. Det viktigste er å lage designtegningen riktig, som indikerer alle størrelser i millimeter.

Det bør tas i betraktning at kjelekraften vil avhenge av spolenes størrelse. I tillegg er det nødvendig å gi en avstand på minst 5-6 mm mellom ovnsveggene og spolen, beregnet for termisk ekspansjon av anordningen.

Tips! Hvis en murugn er bygget fra grunnen av, er det ønskelig å gi det et slikt design at forbrenningsproduktene faller inn i skorsteinen med lavest mulig temperatur. Jo mer de gir varmen inne i ovnen, desto større er dens effektivitet. Utarbeidelse av et prosjekt er best igjen for fagfolk med erfaring.

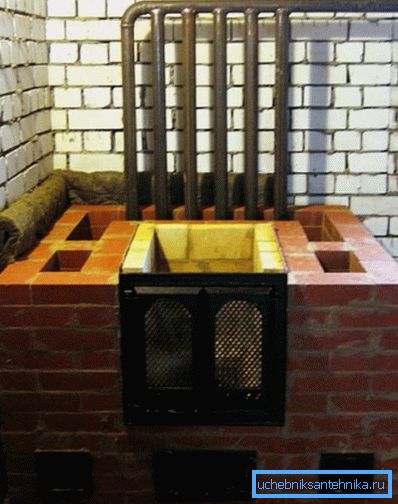

Når du installerer spolen i den ferdige ovnen, må den være delvis demontert. Dette bør gjøres nøye, slik at det senere ikke er noen problemer under montering.

ordning

Etter at brenselovnen er utstyrt med en spole, blir den en vanlig kjele. Derfor har alle videre tiltak på oppstillingen av oppvarming ingen funksjoner. Dette inkluderer den vanligste rørrutingen, som, avhengig av romets egenskaper, kan være av to typer:

Et enkeltrørvarmesystem er som følger:

• Koblingen koblet til komfyren med en varmtvannskjele stiger vertikalt oppover. Samtidig er en ekspansjonstank installert på sitt øvre punkt. På den måten dannes den øvre samleren. Ved tvungen sirkulasjon av kjølevæsken er ikke øvre kollektor installert.
• Fra ekspansjonstankkretsen går ned og rundt omkretsen rundt i rommet. Samtidig er oppvarming av radiatorer konsekvent forbundet. Videre må hver radiator ha en bypass, som gjør det mulig å regulere oppvarming av batteriene.

Vær oppmerksom på! For å sikre naturlig bevegelse av vann, er det nødvendig å gi en konstant forspenning i systemet.

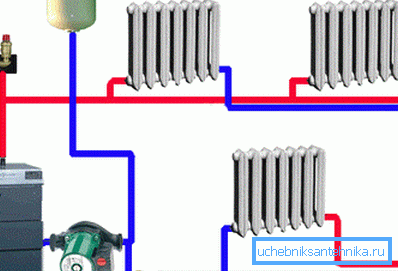

Twin tube layouts er litt mer komplisert.

Ordningen er som regel:

• En sirkulasjonspumpe er koblet til kjelen.
• Deretter er teen koblet til pumpen, med hvilken ledningen til ekspansjonstanken og resten av systemet utføres.
• Tilførselsrøret går rundt hele huset og slutter ved den siste radiatoren. I dette tilfellet er bare innløpene til alle radiatorer koblet til den.
• Et avledningsrør stammer fra det første i radiorkredsløpet som utgangstilkoblingene til alle batterier er koblet til.
• Utløpsrørets endepunkt er spoleinnløpet.

I en slik ordning kan en samler være involvert, noe som vil tillate å utføre flere parallelle ledninger, hvilket kan være nødvendig i et stort hus. Det bør tas i betraktning at prisen på en slik ordning er høyest, så det er ikke fornuftig å montere det for små rom.

Her, faktisk, hele installasjonsanvisningen for vannoppvarming i nærvær av en konvensjonell brennstoffovn i huset.

konklusjon

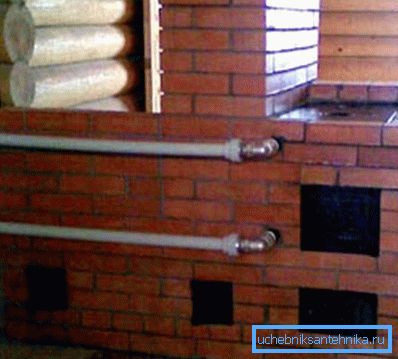

En komfyr med vannkoker kan betydelig spare og forenkle oppvarming av varmtvannsoppvarming i hjemmet. Det viktigste er å ordentlig lage og installere en spole i ovnen. Resten av arbeidet, som nevnt ovenfor, er ikke mye forskjellig fra å installere et varmesystem med en konvensjonell kjele.

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
