Panel radiatorer: design funksjoner, fordeler og ulemper,

Det klassiske støpejernsbatteriet passer ikke alltid inn i interiøret. Selvfølgelig kan du dekke det med en vakker skjerm eller lukke den med et gardin, men da kommer lejonens andel av varme ganske enkelt ikke opp i rommet. Løsningen i denne situasjonen kan være metallpanel radiatorer - de ser uvanlige ut og har utmerket effektivitet.

Stilig panel radiator

Design funksjoner

Hvis det gjelder konvensjonelle støpejernsbatterier, er varmeren delt inn i separate seksjoner, panelflaten er solid. Den er laget av stålplate, innsiden er ofte sveiset til ribbene av stålplater for effektivere oppvarming av rommet. På grunn av dette har panel radiatorer en utviklet sideflate som forbedrer varmeoverføringen.

Luftventiler er laget i topp og bunn for å sikre konveksjon. Med en slik enhet kommer ca. 50% av energien overført til rommet fra termisk stråling fra sideflaten, og ca 50% kommer fra konveksjon. Det vil si, kjølig luft blir tatt fra bunnen og går ut gjennom de øvre hullene som allerede er oppvarmet. Ytterligere tallerkener i konstruksjonen brukes til å styre luftstrømmen.

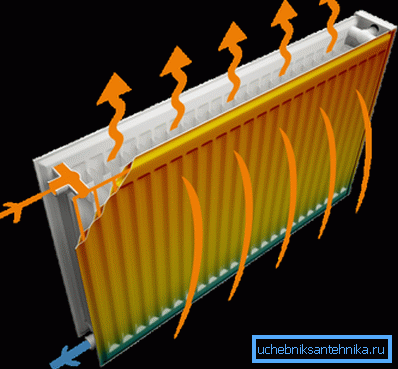

Betjeningsprinsippet til panelvarmeren

Ellers er prinsippet om drift av panelradiatorer det samme som for konvensjonelle batterier - varmt vann varmer metallet, og han gir termisk energi til rommet. Et buet stålrør passerer gjennom varmeren, gjennom hvilket kjølevæsken sirkulerer.

Når det gjelder forskjellene i utformingen, er panelets radiatorer delt inn i:

  • modeller uten konvektorpanel (type 10) - regnes som den enkleste, det er ingen konvektorpanel;
  • med ett stålpanel (type 11) - enkle radfinner
  • type 20 - to-rads panel radiator uten indre finner;
  • type 21 - også dobbel-rad, men det er også 1 rad finner inni (det vil si konveksjon er gitt);
  • type 22 - 2 rader og doble indre ribber;
I bilde - type 22 radiatoren
  • type 33 - 3 rader og tredoble indre finner.
Typer av panel batterier

Dessuten kan panel-type radiatorer variere sterkt i størrelse (både i høyde og dybde). Dette gjør det mulig å velge en oppvarming enhet for et vanlig hus, og for et rom med store vinduer.

Størrelsene varierer over et bredt spekter.

Når det gjelder tilkobling av rørene i varmesystemet, finnes det begge varianter med sidekobling og med bunn (det vil si at tilførsels- og returflaten er plassert på bunnen av varmeren).

Vær oppmerksom på! Dette reduserer effektiviteten til oppvarming, men slike panel radiatorer gjør det mulig å gjemme rørene i varmesystemet helt under gulvet.

Bunnforbindelse tillatt å maskere varmerør

Også en termostat er vanligvis inkludert i settet med varmeovner med lavere tilkobling (den er allerede installert på radiatoren selv). Så batteriet kan reguleres i et bredt spekter.

Les mer om funksjonene til panel radiatorer

Panelvarmere kan være litt lavere i effektivitet enn de beste representanter for konvensjonelle radiatorer (for eksempel bimetallisk). Men det lønner seg i sin helhet med sitt utmerkede utseende, og forskjellen er ikke så viktig. I tillegg er det en rekke funksjoner, kunnskapen som absolutt ikke vil være overflødig.

Fordeler og ulemper ved stålpanel radiatorer

Panel radiatorer har en imponerende liste over fordeler:

  • På grunn av en kombinasjon av direkte varmeoverføring og konveksjon overstiger enhetens effektivitet 75%, og varmen i rommet fordeles jevnere;
  • slike anordninger er preget av et redusert behov for kjølevæske sammenlignet med et varmesystem som bruker støpejernsbatterier, behovet for vann er mer enn doblet;

Vær oppmerksom på! Denne funksjonen har også en ulempe - siden det er lite vann i varmesystemet, må kjelen slås på oftere for å opprettholde temperaturen i et gitt område. I sentraliserte oppvarmingssystemer spiller ikke mye kjølevæske i batteriet en spesiell rolle.

  • Prisen på en panel radiator er lavere enn en vakuum eller bimetallisk en. Dette forklares av det faktum at stål er mye lavere enn kobber, og varmekonstruksjonen er ganske enkel.

Det er selvsagt et par ulemper, du kan velge:

  • stål er utsatt for korrosjon, og generelt stilles økte krav til kvaliteten på kjølevæsken. Spesielt bør surheten opprettholdes på et normalt nivå (pH bør ikke overstige 9,5);
pH bør ikke overstige 9,5
  • Det anbefales ikke å forlate panelvarmere lenge uten vann. Faktum er at stål vil ruste på kontakt med luften;
  • slike oppvarmingsanordninger er kun egnet for systemer med vanlig trykk og kjølevæsketemperatur ikke høyere enn 110 ° C;
  • de tolererer ikke vannhammere.

Montering av en panel radiator

Selve prosessen er litt forskjellig fra å installere et vanlig batteri.

Instruksjonen består av følgende punkter:

  • Først må du sjekke om vinduskarmen ikke er for nær det øvre konveksjonsgitteret. Hvis avstanden er mindre enn 7 cm, vil radiatoren bli verre for å varme opp rommet.
Konveksjon vil bli brutt i nærheten av vinduskarmen.

Vær oppmerksom på! Produsenter anbefaler deg å velge en enhet på ca 10% kraftigere hvis hullene til gulvet og karmen er mindre enn 10 cm.

  • da braketter plasseres på veggen, de kommer komplett med en radiator;
  • så er radiatoren plassert på beslagene som er festet i veggen. I dette tilfellet er emballasjen fra varmeapparatet ennå ikke helt fjernet, men bare på steder der tilførsels- og utladningsrørledninger skal kobles til;
  • Hvis tilkoblingen er ferdig for hånd, er neste trinn å installere Mayevsky kranen øverst på skjermen og termostaten (leveres også med radiatoren);
Installere termostaten
  • plugger er installert.

Til slutt fjernes emballasjen fra varmeapparatet først etter at etterbehandlingen i rommet er fullført. På grunn av dette er det ikke nødvendig å rengjøre det fra støv, og risikoen for å skrape overflaten blir lavere.

De vanligste installasjonsfeilene er:

  • horisontal avvik under installasjon. Som et resultat blir varmeutgangen av enheten lavere enn den som er oppgitt av produsenten;
  • Hvis gapet mellom gulvet og bunnen av panelradiatoren er for stor, vil luften i den nedre delen av rommet bli for kjølig, dette vil skape ubehag;
  • Det er strengt forbudt å male en varmeapparat med metallmalinger (dette vil forverre varmenes overføring av enheten), og utløpet til luftutblåsningsanordningen blir også malt ganske ofte.

Når det gjelder valg av termisk kraft, kan du bare beregne volumet av rommet i kubikkmeter og multiplisere med 41. Det resulterende nummeret vil indikere nødvendig kraft i watt for oppvarming av rommet. De tekniske egenskapene til panelvarmere med oppvarming innebærer nødvendigvis denne parameteren, slik at den kan tas fra dokumentasjonen på varmeren.

Karakteristisk for populære panel radiatorer

Oppsummering

Panelvarmere er svært forskjellige fra alle de vanlige seksjonvarmeovner. Slike ovner ser stilig ut og ser godt ut i alle interiører, og muligheten for lavere tilkobling er verdt mye.

Når det gjelder hvilke radiatorelementer som er bedre, kan du råde deg til å velge modeller med interne finner, hvor overføring av termisk energi vil bli utført på to måter.

Videoen i denne artikkelen viser enheten til stålpanelens radiator.
