Plate radiator: enhet design, prinsippet om drift,

03-01-2018

Varme

Et alternativ til de vanlige snitt-, panel- og rørformede modellene er den såkalte plate-radiatoren. Dens design gir effektiv varmeoverføring med en betydelig rørledning, noe som gjør det mulig å effektivt bruke slike produkter, ikke bare i boligbygg, men også i offentlige bygninger og industrielle anlegg.

I vår artikkel vil vi fortelle om funksjonene til lamellarmodellene, og også beskrive deres hovedfordeler og ulemper.

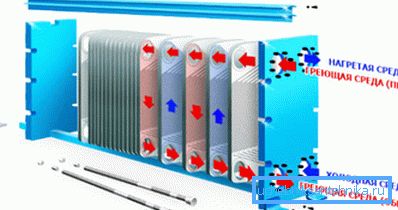

Installere varmevekslere på rør kan øke oppvarmingseffektiviteten betydelig.

Produktbeskrivelse

Enhetsdesign

Gamle plate radiatorer av oppvarming i Sovjetunionen ble brukt nesten på nivå med de vanlige støpejernsbatteriene. De ble installert i skoler, klinikker, offentlige institusjoner - dvs. hvor det var nødvendig å varme opp et stort nok volum luft.

Tidligere ble slike radiatorer brukt overalt.

Til dags dato har utformingen av slike enheter blitt noe bedre (hovedsakelig på grunn av bruk av moderne materialer), men den generelle ordningen har forblitt uendret:

Systemet er basert på et U-formet buet rør gjennom hvilket kjølevæsken beveger seg.. Kranene er installert ved innløpet og ved utløpet, slik at radiatoren blir skåret av fra systemet.

Vær oppmerksom på! Enkel kuleventiler brukes oftest, da det ikke er nødvendig å justere kjølevæskestrømmen, men pålitelighet er nødvendig så mye som mulig.

Varmevekslerplater settes på røret.. De kan være laget av samme materiale som selve røret, eller de kan fremstilles av et annet metall.

Ofte er hele systemet montert i et tynnvegget metallhus. Hovedfunksjonen er å beskytte varmevekslerne mot støv, riper og brannskader når det kommer i kontakt med en varmeapparat som en person er lagret. Å frigjøre varm luft i øvre del av kroppshullene er laget.

Operasjonsprinsipp

Et slikt system fungerer ganske enkelt:

Varmebæreren (varmt vann eller damp med høy temperatur) under trykk på opptil 20 atmosfærer beveger seg gjennom rør. I dette tilfellet fører høyhastigheten til bevegelse til det faktum at når det beveger seg langs konturen, reduseres kjølevæskens temperatur litt.
Når du passerer gjennom området med varmevekslere, gir vann av noe av energien til platene. De oppvarmes raskt til høy temperatur.

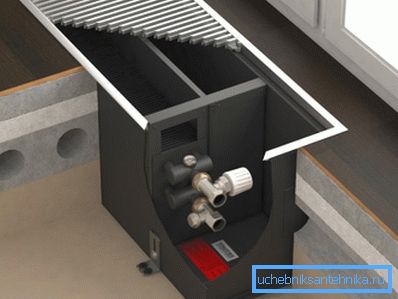

Bevegelse av varmestrøm i den innebygde modellen

Kald luft går inn i radiatorhuset gjennom hullene i bunnen.
Et stort område av platene letter varmeoverføring, siden de er i nesten hele overflaten i kontakt med luft.
Etter at lufttemperaturen stiger, stiger den og forlater saken gjennom hullene i dekselet.

Vær oppmerksom på! Det er også uemballerte modeller, men effektiviteten er lavere på grunn av en viss prosentandel av varmetap.

Prosessen med vertikal bevegelse av luft under varmeveksling skjer kontinuerlig og kalles konveksjon. Oppvarming enheter selv kalles ofte konvektorer.

Det skal bemerkes at ikke alltid den naturlige oppveksten av luft er nok. I dette tilfellet er en vifte montert i nedre del av saken, som gir bevegelse av luftmassene. På den ene siden øker kostnadene ved oppvarming på grunn av bruk av ekstra strøm, men på den annen side øker effektiviteten også betydelig.

Hovedvarianter

Til dags dato tilbyr markedet flere typer lamellar-type batterier.

De kan deles inn i flere tegn:

Tegnet som klassifiseringen utføres på	arter
materiale	Det er materialet som bestemmer hvor effektivt enheten skal overføre varme: Stål - den vanligste, og samtidig den mest rimelige. Forskjellig i enkelhet av design, pålitelighet og holdbarhet, men samtidig har ikke den beste termolysen. Kobber - mye mer sjeldne og dyre. Kobber korroderer ikke, tolererer hydrauliske påvirkninger, og er preget av høy termisk ledningsevne. I tillegg ser kobberprodukter seg veldig attraktivt ut, fordi eksperter anbefaler at de installeres i perforerte tilfeller eller bak lattiserte skjermer. Bimetallisk - inkludere stål eller kobber rør og aluminium varmevekslere. Gjennom bruk av aluminium oppnås en økning i varmeoverføring i stålmodeller, og en reduksjon i kostnaden for produkter basert på kobberkretser.
Antall rør i foringsrøret	Enkeltrør - er en "pakke" av ett rør og ett sett med varmeoverføringsplater. Multitube - er ferdig med en samler som distribuerer kjølevæske over flere kretser.
Tilkoblingstype	Sideforbindelse - Ved installasjon for hånd, må vi bruke spesielle beslag som tillater tilkobling av rør til beslagene montert på sideflaten. Bunnforbindelsen - beslagene er plassert på underplanet, noe som letter prosessen med docking med rørledninger.
Monteringsmetode	Suspendert - montert på veggen. Instruksjonen anbefaler at du bruker en spesiell feste som gjør at varmevekslerne kan festes i en viss avstand fra lagerflaten. Embedded - oftest installert i en nisje i gulvet. Saken er plassert enten direkte på taket eller på et spesielt isolerende stativ.

Kombinasjonen av kobberrør og aluminiumplater

Fordeler og ulemper

Etterspørselen etter plate radiatorer på markedet varmeovner for kommersiell og offentlig eiendom skyldes deres objektive fordeler:

For det første gir høyhastigheten til kjølevæsken deg mulighet til å legge lange konturer med minimal energitap.
For det andre gjør fraværet av indre skjøter systemet ekstremt pålitelig: en korrekt montert krets uten lekkasjer og brudd må tåle et undertrykkstrykk på opptil 40 atmosfærer.

For det tredje er den utvilsomt fordel den lave prisen på produkter og komponenter for dem, på grunn av designens enkelhet. Dette gjelder primært for termostater, som opererer på prinsippet om dosering av strømmen av kjølevæske.

Selvfølgelig er det ulemper:

På den ene siden etterlater utseendet til radiatorene mye å være ønsket, siden boksene ikke avviger i deres opprinnelige design.
På den annen side, hvis du fjerner saken, vil varmevekslerfinner bli tilstoppet med støv, noe som vil redusere varmeeffektiviteten betydelig.

Tips! Selv et lukket batteri bør rengjøres regelmessig med en støvsuger, og fjerner smuss fra utløpsåpningene i den øvre delen av saken.

konklusjon

Lamellarstrålevarmeren er ganske enkel, men samtidig effektiv design. Det skal ikke brukes overalt, men der det er nødvendig å varme et stort område raskt og effektivt, vil det definitivt være hensiktsmessig. Du kan lære mer om funksjonene til slike batterier hvis du tar deg tid til å se videoen i denne artikkelen.
