Privat hus oppvarming design - hovedstadiene

Oppvarmingsanordningen i huset kan deles inn i 2 deler: teoretisk - nødvendige beregninger utføres, og praktisk - i henhold til de ferdige tegningene, utføres ledninger til gulvene og binding av kjelen. Gitt viktigheten av riktig utvalg av komponenter, fokuserer artikkelen på den teoretiske delen.

Oppvarming system design

Ved å designe hjemmeoppvarming innenfor byens grenser kan man gå langs den enkleste banen og organisere sentralisert oppvarming. I dette tilfellet er det tilstrekkelig å bare bestemme rørets lengde og diameter, samt velge ønsket størrelse på radiatoren. Kostnadene i dette tilfellet vil være minimal, fordi du ikke trenger å bruke penger på kjelen eller på sirkulasjonspumpen.

Det vil være noe vanskeligere å utføre samme oppgave, men for et landsted. Med en sannsynlighet på 99,9% er det ingen sentralisert oppvarming utenfor byen, i beste fall leveres strøm og gass til huset. I dette tilfellet vil utformingen av varmesystemer for et landhus også omfatte utvalg av kjelekraft.

Ved avkjøringen må vi skaffe spesifikke data om:

• minimum kjeleffekt;
• materiale, lengde og diameter av rør;
• antall radiatorer og deres område
• sirkulasjonspumpe for oppvarming.

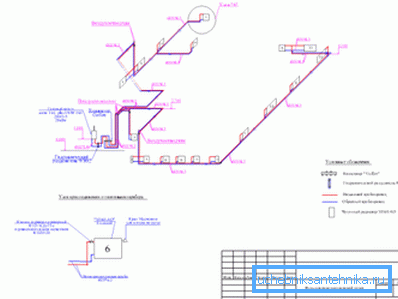

Generelle bestemmelser for utforming av boligvarme

La oss analysere utformingen av varmesystemet til et landsted - i dette tilfellet er det nødvendig å bestemme den minimale kjeleffekten som er nok til å varme huset. Beregningen er basert på det faktum at varmetap gjennom de innvendige konstruksjonene skal kompenseres av varmeinngangen fra kjelen.

I det generelle tilfellet utføres beregningen i henhold til formelen

der:

• Q - varmetap, W;
• S er arealet av den innvendige strukturen (tak, vegg);
• ?T - temperaturforskjell på gaten og inne i huset,? C;

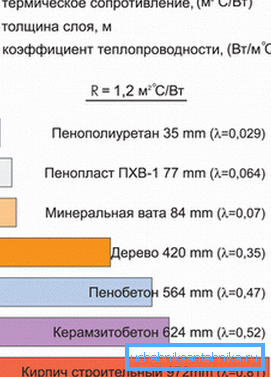

• ? - termisk ledningsevne koeffisient, referanseverdi, W / m •? С;
• V - Tykkelsen på den innvendige strukturen, m.

Vær oppmerksom på! Hvis du ikke vil bry deg med standard beregningsmetode, kan du alltid bruke online kalkulatorer. Selvfølgelig vil nøyaktigheten av beregningen lider, men som praksis viser, for valg av kjele vil det være nok.

I prinsippet er det nødvendig å ta hensyn til faktorer som:

• hus orientering;
• klimasone;
• retningen og styrken til de rådende vindene i varmesesongen;
• type isolasjon av huset, installerte termoruder, etc.

Forenklet beregningsmetode

Designe et varmesystem for et hus kan også utføres ved hjelp av en enklere metode. Bruk ofte ofte enkel avhengighet, ifølge hvilken 1 m² Området gir et varmetap på ca 100 watt / time. Gitt avhengighet gjelder for områder med temperert klima.

Ved beregning anbefales det å bruke en rekke raffinementsfaktorer:

• Hvis takhøyden er forskjellig fra 3 meter, innføres en korreksjonsfaktor h / 3, hvor h er takhøyde;
• for hjørnerom øker varmetapet med 80%, en faktor på 1,8;
• Hvis antall vinduer overstiger 1, er korreksjonsfaktoren 1,8;

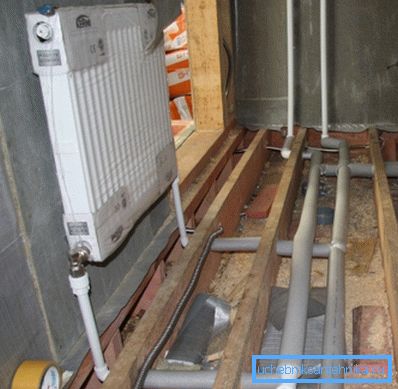

• Metoden for tilkobling av radiatoren tas også i betraktning. Hvis en lavere tilkobling blir brukt, vil batteriet bli litt verre, derfor blir en korreksjonsfaktor på 1.1 innført;

• For forsikring kan det oppnådde resultatet økes med ca. 15-20% slik at oppvarming har en sikkerhetsmargin i tilfelle av alvorlige frost, koeffisienten er 1,2.

Når beregningen er gjort for hånd, er resultatet sammenlignbart i samsvar med anbefalingene fra produsenter av kjeler. Tenk på et lite beregningseksempel: du må bestemme kapasiteten på kjelen, tilstrekkelig til å varme et hus med et totalt areal på 160 m² 2,9 m tak

Beregningsmetode:

• Vi bestemmer varmetapet separat for rommene med de angitte koeffisientene. Varmetap Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

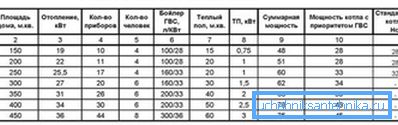

• sammenlign med gjennomsnittlig anbefalt kjeleffekt, avhengig av området. Det kan sees at resultatene var ganske nært. Nå kan du velge en bestemt modell av en elektrisk, gass- eller fastbrennstoffkoker som fokuserer på strøm. Du kan kjøpe en modell med en liten margin i kraft, prisen på kjeler med en forskjell på et par kilowatt er ikke mye forskjellig.

Utvalg av radiatorer

Batteriet er bare en "mellommann" som er ansvarlig for overføring av varme fra kjelen. Det er klart at oppvarmingsflaten på rommet sterkt påvirkes av radiatorens overflate. Derfor er det nødvendig med en foreløpig bestemmelse av det nødvendige antall seksjoner.

Produsenten for hver modell av radiatorer er forpliktet til å indikere termisk effekt - hvor mye varme 1-delen vil gi når den er fylt med kjølevæske. Å vite varmetapet i rommet, kan du enkelt bestemme det nødvendige antall radiatorseksjoner.

Instruksjoner for å telle det nødvendige antall seksjoner vil se slik ut:

• bestemme varmetapet i rommet. For eksempel, for et område på 25 m² med tak på 2,9 m, vil varmetapet være Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;

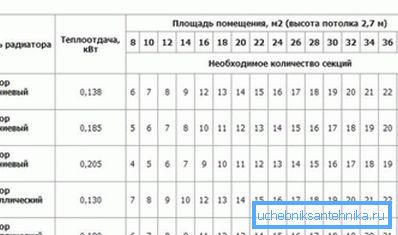

• Strømmen til seksjonen avhenger av typen radiator, for eksempel for et A500 aluminium batteri er det 0,185 kW;
• bestemmer det nødvendige antall seksjoner N = 2,9 / 0,185 = 15,67? 16,0 stk. Resultatet ligger også nær de verdiene som anbefales av batteriprodusenter.

Vær oppmerksom på! Ved installasjon av radiatorer anbefales det ikke å lukke dem med gardiner, dette vil føre til en nedgang i varmeoverføringen.

Om varmerør og sirkulasjonspumpe

Diameteren på røret må være tilstrekkelig slik at kjølevæsken sirkulerer uten problemer ved en bestemt hastighet langs varmekretsen. Vanligvis bare velg de gjennomsnittlige anbefalte verdiene avhengig av delen av varmekretsen. Diameter på opptil 50 mm brukes til stigerør og mindre for gulvbelegg.

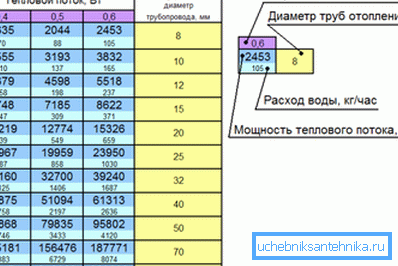

Ved utforming av et landhus oppvarming gjøres selvstendig, kan du bruke verdiene gitt i tabellen.

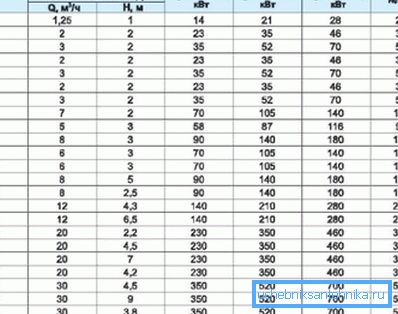

For sirkulasjonspumpen er det valgt med 2 indikatorer:

• feed rate;
• hodetrykk.

Minste obligatorisk arkivering bestemmes av formelen

i denne formelen

• Q - varmeforsyning, kW;
• ?T er temperaturforskjellen mellom tilførselsrøret og returet, C.

Det nødvendige hodet bestemmes av følgende forhold

hvor

• R - reduksjon av trykk på grunn av friksjon i rette seksjoner, Pa / m;
• l - rørlengden til det fjerneste batteriet, m
• ?Z er summen av lokale motstander.

Vær oppmerksom på! Når du velger en pumpe, bør du velge en modell hvis egenskaper er så nær som mulig til de verdiene som er oppnådd under beregningen.

Oppsummering

Oppvarming design er ikke så vanskelig som det kan virke ved første øyekast. Selv en person som er overfladisk kjent med regelverk og beregningsmetoder kan takle dette. For å garantere varmen i huset er det nok bare å følge de foreslåtte anbefalingene.

I videoen vurderes utformingen av varmesystemet i mer detalj.
