Prosjektet med oppvarming av et to-etasjers hus: beregning

Hva kan være oppvarming i et 2-etasjes hus? Hvordan fortynne kjølevæsken, hvilke varmeapparater som skal brukes? Hvordan beregne varmen fra kjelen, og hvilken kjele bør du foretrekke? Artikkelen hevder ikke å være den ultimate sannheten: den uttrykker kun forfatterens syn på disse problemene.

bosetninger

Hvordan beregnes vannvarmeordningen i et privat 2-etasjes hus?

• 60 watt varme per kubikkmeter volum er tatt som grunnverdien av termisk effekt.
• 100 watt varme legges til hvert vindu i ytterveggen, 200 til hver dør.
• Avhengig av klimasonen velges en regional koeffisient:

Dermed kan oppvarming av en 2-etasjes bygning med et gulvareal på 70 meter, en takhøyde på 3 meter, 8 vinduer og 3 dører, som ligger i Sevastopol, beregnes som følger:

1. Volumet på rommet er (70 * 3) * 2 = 420 m3.
2. Den basale varmeeffekten er 420 * 60 = 25200 watt.
3. Vinduer og dører vil gjøre egne tilpasninger: 25200 + (8 * 100) + (3 * 200) = 26600 watt.
4. Det varme klimaet på Krim vil redusere strømkravene: 26600 * 0.7 = 18620 watt.

Tilsvarende beregnet radiator effekt for individuelle rom.

Nuance: Ikke glem om området av lokalene uten oppvarming apparater. Hvis gangen varmes opp på grunn av batteriene i tilstøtende rom, bør dette batteriet velges i henhold til totalvolumet i begge rommene.

Hvordan telle kilowatt i antall batteriseksjoner? Det er nok å dele den beregnede kraften til enheten i kraften i en seksjon, som alltid er angitt i den medfølgende dokumentasjonen. I fraværet kan du fokusere på følgende verdier:

ordning

Hva skal være oppvarmingsordningen for en 2-etasjers bygning - distribusjon av kjølevæsken og tilkoblingsvarmerne? Her er to av de enkleste og rimelige løsningene.

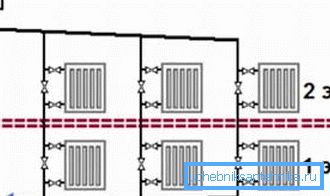

Stående med toppfylling

Kjølevæsken stiger fra kjelen inn i arkivet på loftet, og returnerer til returrørledningen gjennom stigerørene med varmeapparater. Ordningen er attraktiv blant annet fordi den tillater oppvarming av et 2-etasjes hus med naturlig sirkulasjon: med et gulvareal på opptil 50 m2, vil det fungere stabilt uten sirkulasjonspumpe.

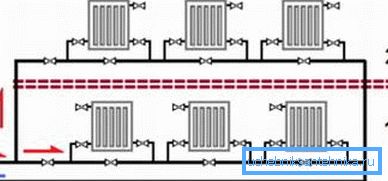

Double Leningradka

Leningrad, eller et barrack-type system, er enda enklere og mer feiltolerant. Generelt er det en ring mellom forsynings- og returrørene til kjelen, parallelt med hvilken radiatorene til varmesystemet er koblet til.

I forhold til vår situasjon vil oppvarmingsordningen i en 2-etasjes bygning omfatte to ringer. Tre ekstra meter flaske i andre etasje vil ikke endre temperaturen på radiatorer noen signifikant; Men hvis du ønsker det, kan du bli forvirret ved å balansere ringene ved å sette chokeens åpningsring.

Tilkobling av radiatorer

Radiatorer med liten lengde (opptil 6-7 deler) er koblet ganske tradisjonelt - begge linjer er plassert på den ene siden.

Men med lengre lengde brukes en av to alternative ordninger:

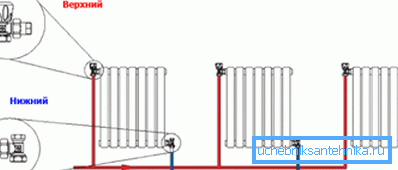

• diagonal - når strømnings- og returstrømmen blir brakt til høyre og til venstre, til de nedre og øvre trådene.
• Bunnen ned - når to nedre tråder brukes til å koble til.

I begge tilfeller er det mer praktisk å bruke plug-in-plugger, og amerikanere - hurtigkoblinger med en hettemutter.

materialer

Hva er bedre å bygge oppvarming med egne hender? La oss gå gjennom hovedelementene.

kjele

Hvis huset ditt er gassifisert, er det beste alternativet når det gjelder oppvarmingskostnader en gasskjele. Ønskelig - kondensering: bruken av den totale varmen av forbrenning av gass (inkludert energi som tas fra forbrenningsproduktene under kondensering) øker effektiviteten med 9-11%.

sikkerhet

I et lukket system er det ansvarlig for den såkalte sikkerhetsgruppen - automatisk luftventil, sikkerhetsventil og trykkmåler. I tillegg til dem er kretsen fullført med en ekspansjonstank som kompenserer for en økning i volumet av kjølevæske under ekspansjon. Dens volum er tatt omtrent lik 1/10 av den totale mengden kjølevæske.

Nyttig: Volumet av kjølevæske i et balansert system antas vanligvis å være 15 liter per 1 kW-time kjeleffekt.

I et åpent system (oftest et tyngdekraftsmatet varmesystem i en 2-etasjes bygning) er funksjonene til alle ovennevnte enheter tilordnet en åpen ekspansjonstank. Den er montert i andre etasje taket eller på loftet. Bunnene er lagt med en konstant skråning, slik at luften fra dem blir tvunget ut av kjølevæsken i tanken.

Oppvarming apparater

Hvis du bruker oppvarmingsskjemaet i en 2-etasjes bygning med en solid kjele, er det ønskelig at støpejernsdeler eller -registre foretas. Deres betydelige masse og store interne volum betyr at etter at drivstoffet brenner ut, vil kretsen kjøle seg ganske langsomt.

I alle andre tilfeller er det beste valget aluminiumsdeler radiatorer.

Hva er årsaken til instruksjonen?

• De har utmerket varmeavledning.
• Deres utseende vil passe inn i den mest sofistikerte utformingen av stuen.
• Endelig virker prisen - fra 280 rubler per seksjon - ikke ødeleggende for den mest økonomiske villaeieren.

rørene

Det typiske temperaturområdet for autonom oppvarming er 50-75 ° C med et trykk på ikke mer enn 2,5 atmosfærer.

Herfra og anbefalinger om valg av rør til oppvarming:

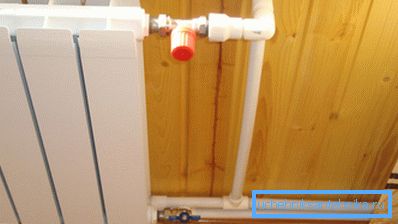

• Forsterket polypropylen. Forsterkning vil betydelig redusere termisk ekspansjon av materialet.

• Tverrbundet polyetylen.
• Metall og plast. Bedre - med trykkfittings: Komprimering er svært følsom for kalibreringskvaliteten og ved noen få måneder begynner å strømme gjennom forbindelsene ved den minste brudd på teknologien.

konklusjon

Vi håper at våre anbefalinger vil hjelpe leseren i design og bygging av egen oppvarming. Som vanlig kan du finne flere tematiske opplysninger i vedlagte video. Lykke til!
