Pumper til oppvarming: hvordan velge elektrisk utstyr for

I moderne konstruksjon er oppvarming med tvungen sirkulasjon av kjølevæske stadig mer og mer populært. En av hovedelementene i dette tekniske nettverket er en varmepumpe. Hvis du bestemmer deg for å designe et slikt klimasystem med egne hender, men ikke vet hvilket utstyr du vil foretrekke, hvor du skal sette den elektriske pumpen og hvordan du skal beregne strømmen, anbefaler vi at du gjør deg kjent med materialet som er beskrevet nedenfor.

Prinsipp for bruk av enheten

Besvare spørsmålet om du trenger en pumpe til varmesystemet - for å organisere en likestrøm av kjølevæsken eller å mate et gravitasjonsklimat nettverk - må mange faktorer tas i betraktning.

En av de viktigste er det oppvarmede området og antall etasjer i huset. Hvis vi snakker om en liten dacha, er naturlig sirkulasjon nok. Men når huset ditt har mer enn 200 kvadratmeter. meter av totalt areal eller har tre eller flere etasjer - varmepumpen er et must.

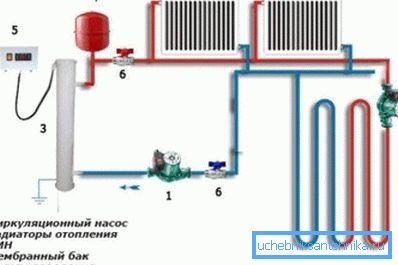

Trykket av kjølevæsken i gravitasjonssystemet overstiger ikke 0,6 MPa, noe som tydeligvis ikke er nok til å sikre høy kvalitet oppvarming av hele huset. Den installerte pumpe til varmesystemet gjør det mulig å organisere en effektiv fordeling av oppvarmet vann eller frostvæske til alle radiatorer, uansett hvor langt fra kjelen de er.

I henhold til driftsprinsippet ligner husholdnings og industrielle sirkulasjonspumper for klimanettverk dreneringsanlegg.

De består av følgende elementer:

• tilfeller - som regel er den laget av rustfritt stål for å unngå korrosjon;
• rotor - det er ofte laget av keramikk av samme grunner;
• aksel - den har et hjul med blad, som gir en strøm av vann eller annet væske i rørene.

Dreiemomentrotor rapporterer elektrisk motor. Skovlene plukker opp væsken som leveres via innløpet, og skyver det inn i stikkontakten. På denne måten er det mulig å overvinne den hydrauliske motstanden som oppstår i vanskelige rørdeler og sikre tilførsel av kjølevæske til alle elementer i varmesystemet.

Fordelene ved utstyr

I moderne spesialforretninger solgte ulike pumper til varmesystemer. De skiller seg fra hverandre av prisen, driftsspenningen (220 eller 12 volt) og andre tekniske egenskaper.

Uansett variasjon, modell og modifikasjon, har oppvarming med en pumpe mange fordeler. De viktigste egenskapene til slike strukturer er presentert i tabellen.

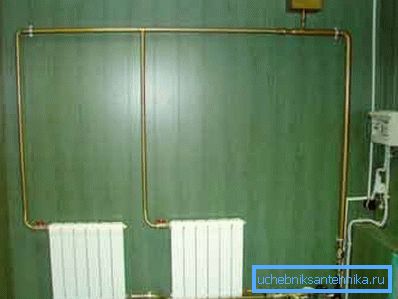

Selv om du utvikler et tyngdekraftvarmesystem, kan du installere en ekstra varmepumpe som vil øke nettverksytelsen hvis det er nødvendig (for eksempel når uteluftstemperaturen er for kald).

Vær oppmerksom på! Varmesystemer med sirkulasjonspumpe er flyktige. Det vil si at de vil fungere bare når strøm er levert til huset. For ikke å fryse i tilfelle ledningsbrudd eller strømbrudd anbefales det å installere en batteridrevet UPS for varmepumpen, noe som gjør at de sistnevnte kan fungere i noen tid. Hvis det ofte er strømbrudd i landsbyen din, kan du hjelpe deg med en dieselgenerator. En slik pumpestasjon for oppvarming vil være helt autonom.

Pumpetyper

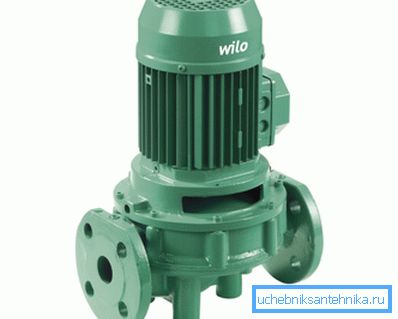

Utstyr "tørr" type

Som navnet antyder, er en egenskap av slike pumper at rotorpumpevæsken ikke kommer i kontakt med den. Arbeidslegemet til enheten er skilt fra den elektriske delen ved spesielle tetningspakninger, som er forsiktig polert og justert for å forhindre lekkasje.

En tørrvarmepumpe har en meget høy kapasitet, men på grunn av tilstedeværelsen av seler gir det mye støy under drift.

Under driften er det også nødvendig å ta hensyn til følgende funksjoner:

1. Tørrpumpen kan kun installeres i et separat rom - kjeleomrommet. Ellers vil vibrasjon og støy gjøre det ubehagelig for folk å være i rommet der den er montert.
2. Under drift skaper rotoren luft turbulens rundt pumpejakken. De øker støv som kan komme inn i enheten og ødelegge tetningsringens tetthet.

For å unngå dette er det nødvendig å opprettholde renslighet i kjeleomrommet og skaffe seg modeller av pumper med et spesielt hydraulisk mellomlag - en vannfilm mellom selene som feller støvpartikler og hindrer dem i å komme til rotoren.

Tørrvarmepumper er delt inn i flere typer:

• vertikal - i denne typen utstyr er motorakselen vertikalt plassert (slike enheter brukes i tilfeller der det er nødvendig å pumpe en stor mengde kjølevæske);
• cantilever - et rør som leverer vann, plassert på utsiden av "sneglen" og utløpet - på den diametralt motsatte enden av kroppen;
• blokk - vann kommer inn i pumpen i retning av sin akse, og trekkes radialt.

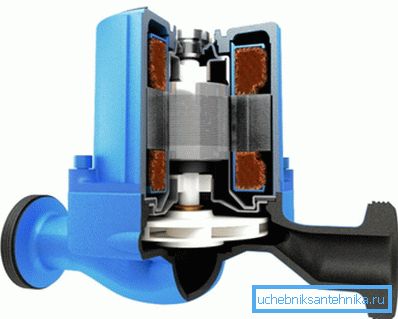

Våt utstyr

Egenheten ved denne typen pumpe er at rotoren og bladene vaskes med kjølevæske, som pumpes gjennom systemet. I dette tilfellet er elmotoren selv skilt fra arbeidslegemet med et spesielt glass fylt med fett, noe som ikke tillater vann eller frostvæske å fylle den elektriske delen av enheten.

En "våt" pumpe til varmesystemet er installert dersom rørledningens lengde og antall radiatorer er små. Den er egnet for småhus, villaer og byleiligheter.

Til tross for den lille kraften har den beskrevne enheten mange andre fordeler:

• virker nesten stille;
• krever ikke komplisert vedlikehold
• Lett å reparere;
• Med hjelpen er det enkelt å endre driftsparametrene til varmeletten.

Den viktigste ulempen er en liten effektivitet. Dette skyldes det faktum at det er strukturelt umulig å øke rotorhastigheten og samtidig for å sikre et tilstrekkelig nivå av tetting av glasset.

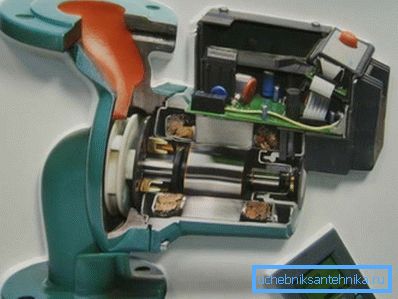

Tips! Uansett hvilken varmepumpe du installerer i hjemmet ditt, må du kontrollere at de har en elektronisk styringskrets for driftsmodus. Så du kan kombinere alt klimatisk utstyr til et enkelt nettverk og administrere det fra ett kontrollpanel. Dette gjør det ikke bare mulig å oppnå de mest behagelige forholdene i huset, men også spare på energikostnadene.

Utvalg av pumpeutstyr

Beregning av tekniske parametere

Det er nødvendig å velge en bestemt type og kraft av pumpen til varmesystemet, med tanke på dets tekniske egenskaper og egenskaper.

Først og fremst må du vite hvor mye varme som trengs for å gi komfort til innbyggerne i huset i løpet av den kalde årstiden.

Følgende faktorer er vanligvis tatt i betraktning:

• rådende klimaforhold i området der bygningen ligger;
• materiale der ulike bygningselementer av bygningen er laget;
• Tilstedeværelsen av isolasjon og materialer brukt til dette;
• type og ytelse av boligens ventilasjonssystem.

Resultatet av beregningene, som vanligvis utføres av eksperter, varmeingeniører, er verdien som karakteriserer volumet av kjølevæske som må sirkulere gjennom rør og radiatorer. Målt i kubikkmeter vann per time.

Du bør også beregne trykkkarakteristikkene. Det vil si det som er lik verdien av hydraulisk motstand av alle rør og utstyr som er installert i ingeniørnettverket. Som regel, for den gjennomsnittlige lengden på systemet, ligger denne figuren fra 2 til 4 meter vannkolonne.

En annen viktig faktor som påvirker valget av elektrisk utstyr er oppvarming av kjelen. Her er det nødvendig å avgjøre avhengigheten av utstyrets kraft på strømningshastigheten for vann og forskjellen i temperaturen i utgangs- og tilførselsdysene.

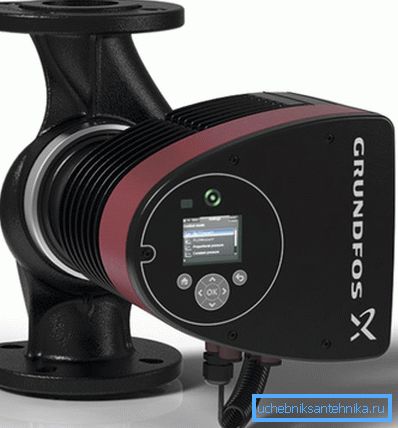

I alle fall er det tilrådelig å gi preferanse til de justerbare pumpe. Så du kan manuelt eller ved hjelp av elektroniske enheter for å endre pumpens effekt og ytelse, avhengig av eksterne forhold og belastning.

Nyttige alternativer

De fleste pumper fra forskjellige produsenter er like i design og tekniske parametere. Pålitelighet er også vanligvis på toppen. Derfor, for å en eller annen måte å skille deres produkter mellom konkurrerende modeller, kjente merker utstyr med flere tilleggsutstyr som øker komforten og ergonomien ved bruk.

Vurder den vanligste:

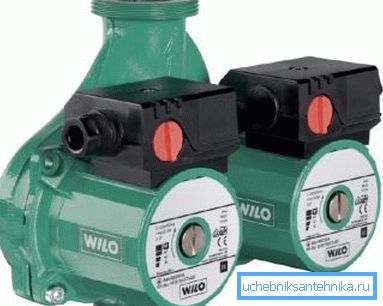

1. Dobbel pumpeutstyr.Slike innretninger brukes til oppvarming av store boliger eller kommersielle lokaler. De kan pumpe en betydelig mengde væske. I tillegg, ved en sammenbrudd av en elektrisk motor, beholder systemet sin effektivitet ved hjelp av den andre pumpen i forbindelse.


2. Enheter utstyrt med en tidsur og termostat. Slike enheter er installert i varmeanlegg som har indirekte varmekjeler. I dette tilfellet varierer pumpens kapasitet (antall omdreininger) avhengig av temperaturen på det innkommende kjølemidlet. Jo varmere det er, jo langsommere sirkulasjonen oppstår. Timeren lar deg slå av pumpe på et tidspunkt da det ikke skal brukes (for eksempel om natten eller i arbeidstid).

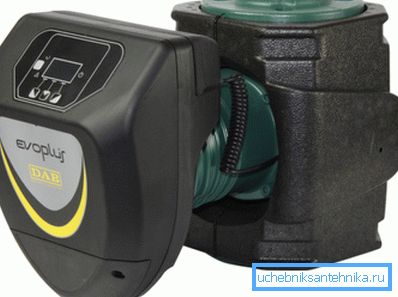

3. Utstyr med frekvensomformer. Monteres kun i komplekse varmesystemer, der kjølevæsken strømmer i forskjellige elementer av nettverket, er ikke det samme.

Slike pumper kan selvstendig endre motorhastigheten avhengig av kommandoene fra styreenheten. Ved feil i elektronikkmodus byttes ut manuelt.

Selvinstallasjonsprosedyre

Installasjon av en pumpe til et varmesystem er en ansvarlig og kompleks prosess, men hvis du føler deg trygg på dine evner og har relevant kunnskap, plager ingen deg selv til å gjøre arbeidet.

Først må du sørge for at du har følgende verktøy og materialer:

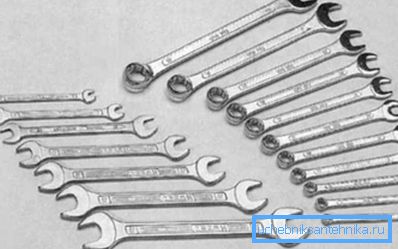

• et sett med åpen skiftenøkkel av forskjellige størrelser (eller to verktøy med variabel avstand mellom hornene);

• bypass - et spesielt rør med hjelp av hvilken en bypass linje er installert, noe som gjør det mulig å reparere og erstatte pumpen uten å drenere kjølevæsken og stoppe klimasystemet;
• filtre - beskytte dyrt utstyr mot skader av faste partikler, som noen ganger finnes i kjølevæsken;

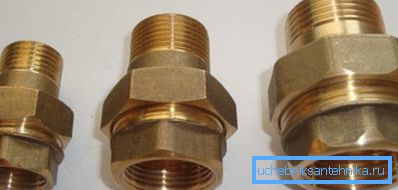

• Sgony- "American" - for å koble plastrør med innløps- og utløpsdyser til pumpen;

• tilbakeslagsventil - hindrer tilbakestrømning av væske inn i tilførselsledningen.

Installasjonsprosessen i seg selv består av følgende trinn:

1. Det er nødvendig å kjøpe en pumpe hvis kapasitet overholder de tekniske egenskapene til varmesystemet som installeres. Det beste valget for hjemmets varmeanlegg er tre-trinns sentrifugalpumper, noe som gjør liten støy i arbeidsprosessen, men kan pumpe store nok volumer kjølevæske.

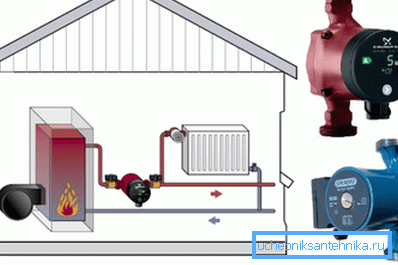

2. Installasjonen skal utføres på et segment av rørledningen som transporterer det allerede kjølte kjølevæsken til varmekjelen (den såkalte returstrømmen). Her er vanntemperaturen lavere enn umiddelbart etter at kjelen er forlatt, så pumpen varer lenger.

Vær oppmerksom på! I systemer med tvungen sirkulasjon av kjølevæske, er ekspansjonstanken - membrantype - også koblet til returrørledningen, og ikke til sentralstigerøret, som i tyngdekraften.

1. Før installasjon, ikke glem å slå av husvarmekjelen hjemme og slå av avstengningsventilene ved innløps- og utløpsforbindelsene. Etter det, installasjonen av pumpen. Koble den til rørene ved hjelp av sgonov- "American". Husk at motorakselen skal være orientert horisontalt (unntatt vertikale pumper). Ellers vil lagrene bli utsatt for økt belastning, noe som resulterer i at pumpen raskt vil mislykkes. For å unngå lekkasje, anbefales det å bruke paronitt - varmebestandige tetninger laget av gummi med tilsetning av asbest i stedet for klassiske gummitetninger.
2. Hvis det brukes et oppvarmingssystem med lukket sirkulasjon, bør det installeres en returventil i tilførselsrøret for å unngå tilbakeslag av væske.

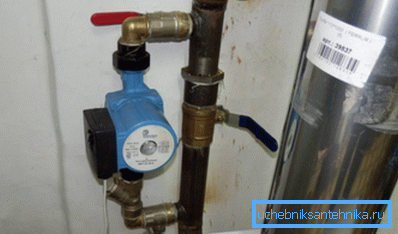

3. Pumpen må kobles til med passende stoppventiler. I dette tilfellet kan du enkelt slå av væskestrømmen om nødvendig for å reparere eller erstatte elektrisk utstyr. For ikke å forstyrre arbeidet i klimanettverket, anbefales det å installere en bypass - en omløpsseksjon av røret (også med trykk) gjennom hvilken væske vil strømme i løpet av tiden pumpen er fjernet.

konklusjon

Etter å ha vurdert materialet ovenfor, vil det ikke være vanskelig for deg å velge og installere en egnet pumpe til varmesystemet.

Men effektiviteten til klimautstyret avhenger av dens andre elementer:

• kjele,
• radiatorer,
• rør,
• ekspansjonstank for varmesystem,
• sensorer og så videre.

Du kan lære mer om dette fra videoen som er lagt ut i denne artikkelen.
