Radiatornippel: funksjoner, utskifting, tetting

02-03-2018
Varme

Hvilke funksjoner gjør brystvorten for oppvarming av radiatorer? Hvordan virker det? Hvordan erstatte en ødelagt nippel og hvordan å sikre tetthet av tilkoblingen etter utskifting? I denne artikkelen vil vi prøve å svare på de oppgitte spørsmålene.

Stålnippel med et beskyttende kadmiumbelegg.

Hva er det

Seksjons radiatorer er de vanligste blant annet på grunn av muligheten for fleksibel justering av varmeoverføringsanordningen. Hvis effektiviteten er utilstrekkelig, kan du alltid legge til noen få deler, og øke varmeeffekten. Det er klart at prisen er uforlignelig med prisen på en ny konvektor eller et stort radiatorpanel.

Brystvorten til radiatoren gir faktisk deres forbindelse til hverandre. Det er et kort rør med motstående tråder, som samtidig skrues inn i to tilstøtende deler og tiltrekker dem til hverandre. Innsiden er utstyrt med et par fremspring for radiator nøkkelen.

Tråddiameteren til brystvorten og følgelig av delkollektorene er:

Type radiator Trådstørrelse
Støpejern DU32 (1 1/4 tommer)
Aluminium, bimetallisk DU25 (1 tommer)

Som materialer i produksjon av brystvorter blir brukt:

  • Duktilt jern;
  • Steel.

Nyttig: Stålprodukter er mye sterkere i gapet, men har mindre korrosjonsbestandighet. Hvis varmeanlegget er utladet til sommeren, er det en radiatorstøpejerns nippel å foretrekke: det vil tillate deg å gjøre mye mindre innsats når du demonterer varmeren.

Stålnippelen til støpejerns radiatorer er slitesterk, men ikke-bestandig mot korrosjon.

problemer

Hvilke problemer med seksjonelle oppvarmingsanordninger på en eller annen måte er relatert til brystvorten?

Interseksjonelle lekkasjer

Årsaken til utseendet er at tetningene mellom seksjonene strammet av brystvorten gradvis mister elastisiteten på grunn av langvarig oppvarming og kalkning. Med hver oppvarming og kjøling endres lineære dimensjoner av seksjonene litt; samtidig som de blir deformert.

Til slutt, under den neste avkjølingen av batteriet, opphører det ikke å helt blokkere gapet mellom samlerne av seksjonene, og fuktighet kommer til syne på krysset.

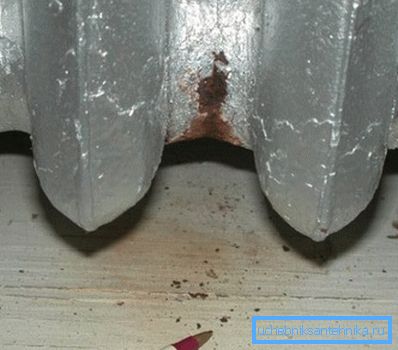

Lekkasje mellom seksjoner.

Tippepause

Mye mer ubehagelig med konsekvensene er brystvorten pause. Hvis det i det første tilfellet er det verste du møter, er en liten pølse under batteriet, så kobler du fra en av samlerne, er det overflødig å oversvømme dine og nærliggende leiligheter med varmt vann med mye silt og sand.

Hva kan være årsaken til å bryte en tilstrekkelig holdbar brystvorte?

  • Dra tilkobling. Som nevnt, utvider seksjonene noe når de blir oppvarmet; Hvis temperaturen på kjølevæsken øker, vil en knapt synlig sprekk utvide seg og bli en kilde til alvorlige problemer.
  • Vann hammer. Dette er navnet på en bølgeforplantning i et praktisk talt inkomprimerbart medium, skapt ved å stoppe strømmen raskt når ventilen på skruventilen slås av, døråpningsventilen faller eller bare avstengningsventiler. Trykket ved strømningsfronten ved vannhammeren kan nå 20-25 atmosfærer.
Mekanismen for vannhammere.

Referanse: Støpejern radiatorer er designet for et arbeidstrykk på 9-12 atmosfærer, aluminium - 6 - 16.

trykk

Hva sikrer tetthet av tverrsnittsleddene?

  • Opp til midten av det 20. århundre ble det brukt helsevin med bly rød blyant for dette formålet. Malingen forhindret at naturlig fiber brenner ut ved høye temperaturer og råtner når den blir fuktet. Vinkelen ble plassert rundt brystvorten i en tett stråle og tilstrekkelig strammet når man skjønte seg i seksjonene.
  • De neste tiårene i fabrikkmontering av støpejerns oppvarmingsanordninger benyttet paronittpakninger (hardt varmebestandig gummi). Den faste ressursen til dette materialet er kombinert med lav elastisitet, noe som krever en stor innsats for å stramme.

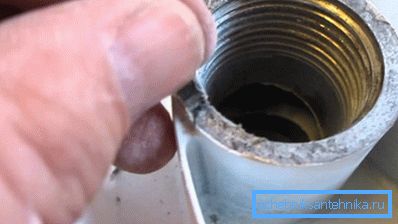

På bildet - paronitpakningen strammes fast til kollektoren.
  • Nå brukes aluminiumsdeler, støpejern, stål og bimetallbatterier, sammen med paronitt, silikonpakninger. De er preget av en toroformet seksjon (med andre ord, de ser ut som en tynn bagel). Silikon beholder sin elastisitet i lang tid og krever ikke mye innsats.

Men når du setter sammen en skjæringsledd med egne hender, er det ganske vanskelig å sentrere pakningen slik at den ikke klemmer seg utover grensene til seksjonene. Silikon ringer mer praktisk å bruke med seksjoner som har ringformede spor på planene til samlerne.

erstatning

Hvordan erstatte pakningen mellom seksjonene eller skjæringsnippelen?

Her er erstatningsinstruksjonen for når problemtilkoblingen er nær slutten av radiatoren:

  1. Etter utløp av kjølevæsken er blinde plugger slått av.
  2. På radiator-tasten angir markøren avstanden til den problematiske tilkoblingen.
  3. Nøkkelen er satt inn i radiatoren og vender for å ta i bruk nippelribber.
  4. Nippelen vender med urviseren (fra siden av blindpluggen tråden er alltid igjen) en sving.
  5. Operasjonen gjentas med den andre brystvorten. Deretter vender de seg vekk skiftevis: en skrå kan jamme forbindelsen eller bare bryte brystvorten.

Etter at den defekte delen er erstattet, utføres forsamlingen i omvendt rekkefølge. Hvis den problematiske tilkoblingen er nær foringen, demonteres radiatoren og demonteres på gulvet.

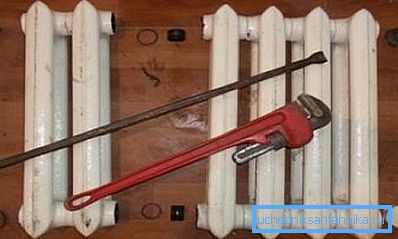

Å få tilgang til de første delene av linerbatteriet er bedre å fjerne.

Ved reparasjon av seksjonale radiatorer er det nyttig å kjenne et par finesser.

  • Hvis tilkoblingen ikke gir inn i nøkkelen, varme opp delenesamleren med en blåsepanne eller en hårføner. På grunn av temperaturutvidelsen blir kraften som kreves for demontering, ganske mulig.

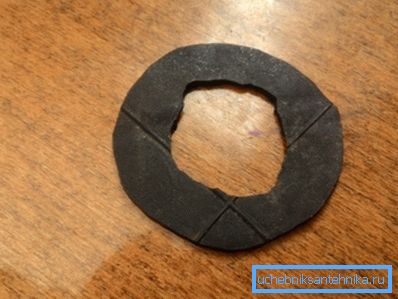

  • Hvis du ikke har ferdige radiatorputer på hånden, kan du lage dem selv. Klipp ut det uønskede bilkameraet, sirkel rundt den gamle pakningen med en ballpenn og kutt ut den nye pakningen med vanlig saks.
Til tross for tøffe kanter kan et slikt produkt sikre tetthet av tilkoplingsseksjonene.

konklusjon

Som du kan se, trenger ikke reparasjon av seksjonsvarmeutstyr høye kvalifikasjoner eller spesielle ferdigheter. Videoen i denne artikkelen vil hjelpe leseren til å lære mer om det. Lykke til!
