Radiatorprofil: applikasjoner og installasjonsmetoder

Hva kan brukes aluminium radiator profil? Hvilke typer kan det bli funnet på salg? Slik organiserer du kjøleskuffen fra oppvarmingsenheten eller mikrokretsen ved å bruke den? La oss prøve å svare på disse spørsmålene.

Vår helt er en aluminiumsprofil for å organisere en kjøleribbe.

Hva er det

Aluminiumprofil - radiatoren er en tallerken eller en kanal med ytterligere finner for å øke kjøleflaten. Det er aluminium som er massivt brukt som materiale til radiatorer på grunn av kombinasjonen av høy termisk ledningsevne (fire ganger mer enn stål eller støpejern) og den relativt lave prisen på metall på grunn av enkelheten og bearbeidbarheten av sin produksjon fra aluminiumoksyd.

Hvor mye påvirker termisk ledningsevne av et metall effekten av en kjøleskum? La oss gi et eksempel fra varmeområdet: i samme størrelser er varmeutgangen av en kobber-aluminiumkonvektor omtrent dobbelt så stor som for en rundformet støpejerns radiator. Forskjellen skyldes en mer jevn oppvarming av finnene ved den første varmeren.

Søknadsområder

Hvor er profilen - radiatoren brukt massivt? Offhand kan kalles to områder.

LED stripe

De er plassert som en økonomisk og kald lyskilde. For det meste er denne oppfatningen sant: LEDene er mye mer økonomiske enn glødelamper, halogen og til og med kompakte fluorescerende lamper. Men man bør ikke tenke at den forbrukte strømmen er fullstendig omdannet til lys: LED-effektiviteten er langt fra 100%.

Lyskilde effektivitet
Glødelampe 2%
Kompakt fluorescerende lampe 7,5%
Fluorescerende lampe med elektronisk ballast 12,5
lysemitterende diode 45-50

Vær oppmerksom på: Vi har gitt effektivitetsverdien for en relativt ny serie med 5630 LED. For eldre og mer vanlige 5050 og 3528 er forholdet mellom energiforbruk og utstrålet energi mye verre.

Lysdioder av forskjellige generasjoner er lett å skille mellom krystallets form og størrelse.

I tillegg til LEDene selv, er det nåværende begrensningsmotstander på båndet, som i tillegg reduserer effektiv effektivitet. Hvor resten av den brukte elektriske strømmen forsvinner, er ikke vanskelig å gjette: den er helt omdannet til varme.

Kraften til moderne bånd når 18-24 watt per meter. Dette er litt i absolutte tal; Men gitt det lille varmevekslingsområdet, gir utgivelsen av 9-12 watt i form av varme båndet til å varme opp til ganske alvorlige temperaturer.

I mellomtiden har oppvarming av LED-stripen en begrensende faktor. Driftstemperaturen til lysdiodene er strengt begrenset av produsenten.

Deklarert for moderne lysdioder 30 - 50 000 timer med ressurs er bare relevante ved følgende temperaturer:

  • For linjen på 3528 lysdioder - opp til 65 C;
  • For 5050 - opp til 65 C;
  • For 5630 - opp til 80 C;
  • For 5730-05 - opp til 80 ° C;
  • For 5730-1 - opp til 80 C.

Overskridelse av temperaturgrensen fører til akselerert nedbrytning av halvlederelementer; Jo høyere temperaturen er, desto lavere blir levetiden.

Aluminium radiatoren utfører funksjonen til en passiv kjølevann for båndet: det øker kraftoverføringsområdet dramatisk og reduserer oppvarming av lysdiodene.

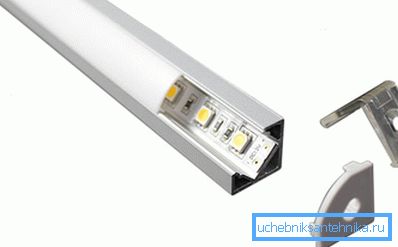

Monteringsbånd på profilen øker levetiden.

Referanse: Produsenter anbefaler sterkt installasjon på en aluminium radiator av alle bånd med en kapasitet på 14 watt / meter.

Hva er radiatorene for LED-striper?

På salg kan du finne følgende typer av dem:

  1. vinkel. Finner er som regel ubetydelige; Profil delen er L-formet. Radiatoren er ofte ferdig med en diffusor, som er utformet for å forhindre øyet tretthet med punktkilder til sterkt lys;
  2. Bygget inn. Seksjon - U-formet; montert i sporene av møbler, gipsplansloft, en rekke nisjer. Og her er ofte diffusorer inkludert i fabrikkpakken;

Vær oppmerksom på at diffusoren reduserer lysflensen med 25-40%. Når du beregner belysningen av rommet, ikke glem å endre.

  1. Forsendelsesnotat Profilen er laget for tak og veggmontering.
Flere profilvariasjoner for LED-striper.

Prisen på en radiator for LED-striper med moderat strøm (opptil 20 watt) varierer fra 70 til 200 rubler per lineær meter.

microchips

Etter hvert som produksjonsprosessen av flerskiktsjikt reduseres, reduseres forsyningsspenningen kontinuerlig, mens strømmen som forbrukes av dem, øker jevnt. Dessverre vokser varmespredningen av store kretser. Denne trenden er tydeligst sett i eksemplet på sentrale prosesseringsenheter og GPU (grafikkortbrikker).

Vi gir noen få tall:

  • En typisk Pentium 3-prosessor termisk pakke med en frekvens på 600 MHz var 43 watt;
  • For den moderne toppprosessoren Core i7-4790K - er typisk varmespredning allerede 88 watt, topp - 130;
Radiator kjølesystem av moderne prosessor.
  • NVidia GeForce 256-skjermkortet annonsert for femten år siden hadde en varmeutgang på 24 watt;
  • Den moderne topp - Ge Force GTX 980 Ti - sender 250 watt i form av varme.

Selvfølgelig stiger problemet med varmeavledning også her.

Aluminiumprofil for radiatorer av forskjellige former, med forskjellig areal og form av finnene, brukes til kjøling:

  • Sentral behandling enheter;
  • Grafikkprosessorer;
  • Nord- og Sørbro-mikrokretser (på moderne hovedkort, de ble forvandlet til en enkelt brikkesett av brikkesettet);
  • Nøkkel transistorer kraft stabilisatorer;
Et moderne hovedkort med brikkesett og transistor kjøling radiatorer.
  • En rekke styringschipsrutere, brytere etc.

montering

Til tross for forskjellige radiatorformer, er det ganske mange måter å installere dem selv på.

Radiatorer for LED-striper er oftest montert på et konvensjonelt allsidig lim eller silikonforseglingsmiddel, samt på selvskruende skruer. Båndet i seg selv bruker et klebende lag som brukes av produsenten for feste.

Radiatorer for sentrale og grafiske prosessorer bruker fjærbelastede klemmer og skruemekanismer for pålitelig fiksering. I de fleste tilfeller er det installert en vifte på radiatoren.

Endelig brukes varmt lim ofte til å installere en radiatorprofil på transistorer av kraftomformere i fravær av hull i brettet for vårmontering. Instruksjoner for bruk er ganske standard: limet påføres overflaten på transistorene, hvoretter radiatoren presser mot dem med moderat innsats i 2-3 timer.

På bildet - innenriks termogluk Alsil-5.

konklusjon

Vi håper at vår korte innledende gjennomgang vil virke informativ for leseren. Som alltid kan han få mer informasjon fra videoen i denne artikkelen. Lykke til!
