Ray system design funksjoner. varianter med tvungen og

Effektiviteten av oppvarming hjemme skyldes ikke bare kjelen og de valgte modellene av radiatorer. Ikke mindre viktig er hvordan sirkulasjonen av kjølevæsken mellom disse enhetene er organisert. Og hvis tidligere rørledninger med tee-joint-tilkoblingsmetode ble brukt, blir det nå ofte brukt radial distribusjon av varmesystemet. Selv om det er vanskeligere å gjøre det selv, gir fordelene og brukervennligheten deg ikke skuffet i ditt valg.

Design funksjoner

Stråling oppvarming, i motsetning til te-aksjen, som alle eiere av byleiligheter og hus i den gamle bygningen er kjent for, sørger for ikke tilkobling, men parallell tilkobling av batterier til varmekjelen.

I dette tilfellet er det montert et spesialsamlerskap, hvor alt nødvendig kontrollutstyr, pumper, trykkmålere, kraner og så videre er nøye installert.

Forskjellene mellom de to installasjonsordningene nevnt ovenfor er som følger:

1. Tee-ledninger krever et mye mindre antall rør selv, men når du installerer det, må du bruke mange beslag: te, aksler, koblinger og så videre. Dette kompliserer installasjonsprosedyren. I tillegg betraktes en konsistent innretning av oppvarmingssystemet som mindre pålitelig, da det i dette tilfellet er en stor sannsynlighet for feil som vil føre til trykkavlastning, dannelse av områder med forskjellige fluidtrykk, og så videre.

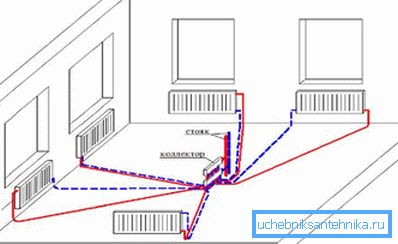

1. Den radielle fordelingen av oppvarming, til tross for behovet for å kjøpe et mye større antall rør, bruker bare to tilkoblinger for hver radiator: ved krysset med oppsamleren og ved batteridysen.

Som et resultat kan du trygt bygge opp hver "stråle" av varmeletten til gulvet, uten frykt for at det vil lekke på noen ledd. I tillegg, hvis det oppdages en sammenbrudd, kan du enkelt slå av problemområdet uten å forstyrre sirkulasjonen av kjølevæske gjennom varmevekslingsutstyr installert i andre rom.

Det bør bemerkes at en av de viktigste ulempene ved radiell oppvarming er dens pris. Dette gjelder spesielt for systemer utstyrt med elektrisk utstyr.

Vær oppmerksom på! Som i tilfelle av teesystemet sørger det radiale systemet for å organisere den naturlige (tyngdekraftige) og tvunget (ved hjelp av pumper) kjølemiddelstrøm.

Vurder begge typer mer detaljert.

Radar-kodingstyper

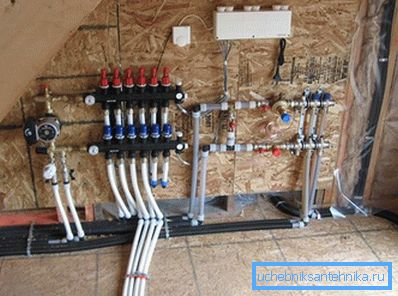

Metode 1. Med tvungen vann sirkulasjon

Tidligere var radiell varmekrets, utstyrt med pumper som pumper vann, ikke særlig populær på grunn av den høye prisen på deler. Men nå har prisen på utstyr gått betydelig ned, og flere og flere velger det.

Hovedforskjellen fra gravitasjonssystemet er at væsken (vann eller frostvæske) strømmer fra kjelen til batteriene og tilbake, ikke på grunn av forskjellen i temperatur og trykk, men ved hjelp av pumper.

Takket være dette oppnås følgende fordeler:

• Det er ingen begrensninger på geometri og antall rom i husbygningen;
• oppvarming kan monteres i alle områder av lokalene;
• rør av noe lengde, lagt uten en skråning, kan brukes til å koble til radiatorer og samlere.

Tips! Til tross for at sirkulasjonspumpen kan installeres når som helst i systemet, anbefales det å gjøre dette på returgrenrøret før du leverer kjølevæsken til kjelen. Der er temperaturen på væsken den laveste, noe som positivt påvirker levetiden til utstyret.

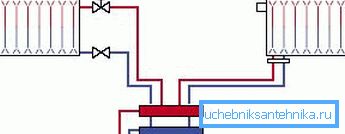

Metode 2. Med naturlig sirkulasjon av vann

I dette tilfellet beveger kjølevæsken på grunn av tyngdekraften: det oppvarmede vannet blir mindre tett og lettere, derfor blir det tvunget ut til systemets øvre punkt, hvorpå det, som det avkjøler, strømmer gjennom samlerne og radiatorene, og deretter tilbake til varmeren.

Gravitasjonsstrålevarmesystemet har følgende funksjoner:

1. Ved installasjon er det nødvendig med en åpen ekspansjonstank, som er installert på høyeste punkt. Den kompenserer for termisk ekspansjon av kjølevæsken og forhindrer en økning i det indre trykket i rørledningen.
2. Stråling oppvarming nettverk med naturlig sirkulasjon krever ikke installasjon av dyrt elektrisk utstyr, noe som betydelig reduserer den estimerte arbeidskostnaden.
3. Naturlig sirkulasjon oppvarming er helt ikke-flyktig. Selv om du slår av strømmen, som ofte er tilfellet i forstedene eller på landsbygda, vil du ikke bli igjen uten varme.

Fordeler og ulemper ved radielle varmesystemer

Positive sider

Den største fordelen med radialsystemet - brukervennlighet.

Spesialutstyr gjør klimanettverksadministrasjonen så ergonomisk og praktisk som mulig:

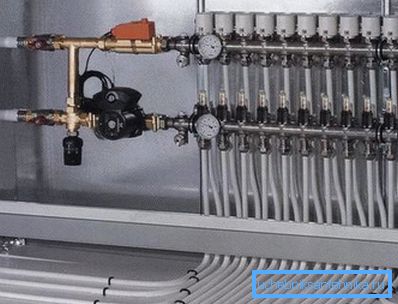

1. Du kan stille temperaturen til hver radiator i hjemmet ditt uten å gå fra samlerskapet.. I tillegg kan du, hvis nødvendig, helt slå av vannforsyningen til et hvilket som helst element i systemet uten å påvirke ytelsen til hele oppvarmingsnettet.
2. Hvert par rør kobler oppsamleren med bare en radiator.. Derfor kan du bruke rørledninger med liten diameter, som lett maskeres under gulvbelegg. I tillegg tillater det å delvis varme gulvflaten.

1. Takket være bruken av spesielle enheter (de såkalte hydro shooters-kollektorene med stor diameter) er det mulig å danne flere varmesoner i huset med forskjellige varmebærertemperaturer.

I dette tilfellet arrangeres en kortslutning mellom tilførsels- og returrørene. Oppvarmet vann sirkulerer kontinuerlig i den hydrauliske nålen, og gjerdet kan produseres på forskjellige avstander (temperaturen vil avhenge av det).

Negative sider

For fullstendig skal det sies om ulempene ved bruken av strålevarmesystemet.

Det er på grunn av dem, til tross for alle fordelene, er det ikke veldig vanlig:

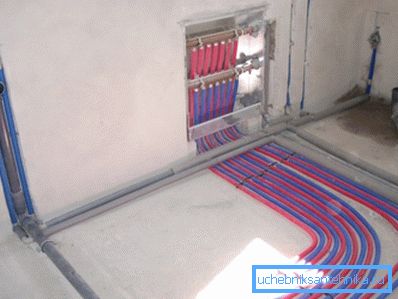

1. Sterkt økt strøm av tilførsels- og utløpsrør. Jo større huset og jo mer komplekse rommet er, desto flere detaljer vil være nødvendig. I tillegg øker installasjonens kompleksitet, noe som ikke kan påvirke den anslåtte byggekostnaden.

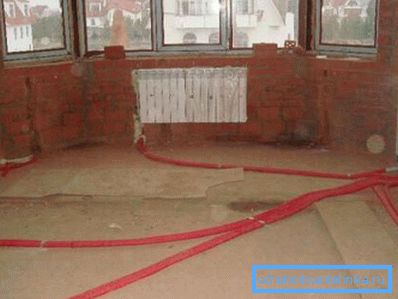

1. Behovet for skjult installasjon. Hvis det tradisjonelle T-systemet kan monteres langs veggene, kan du ikke plassere et stort antall rør på denne måten. De må være skjult under gulvet. Du kan veggge det i vegger, men i dette tilfellet vil forbruket av materiale øke enda mer.
2. Ingen ledd. Ved utforming av rørledninger er det viktig å sikre at røret under gulvet ikke inneholder en enkelt ledd. På dette stedet forekommer det ofte vindstød, og kostnaden for å reparere skaden vil være langt fra lav og svært arbeidskrevende.
3. Hvis systemdesign innebærer flere kretser med forskjellig kjølevannstemperatur, skal hver av dem være utstyrt med en sirkulasjonspumpe.

Installasjonsfunksjoner

Et hvilket som helst strålevarmesystem for hjemmet er utformet og installert individuelt, avhengig av husets areal, antall rom, valgt kjølevæske og radiatorer, samt andre forhold.

Det er imidlertid en allment akseptert instruksjon som alle installatører overholder.

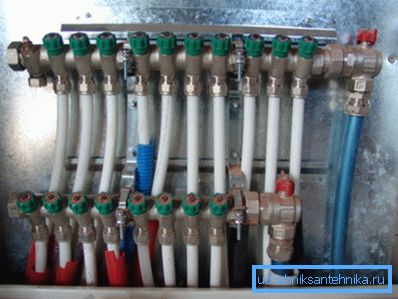

Først og fremst bør det bemerkes at radiell distribusjon av rør aldri er gjort i byleiligheter. Dette skyldes det faktum at strømmen av kjølevæske i høyhus utføres gjennom vertikale stigerør som forbinder alle leilighetene - fra første etasje til det siste.

Som et resultat av tilkobling av kraftige samlere vil varmtvann ikke nå lokalene som er plassert ovenfor, noe som vil føre til at rekkefølgen på driften av varmesystemet blir brutt. Innbyggerne vil klage til serviceorganisasjonen, som før eller senere vil tvinge deg til å demontere samlerne, og gå tilbake til teesvarmesystemet.

Vær oppmerksom på! Ovennevnte gjelder ikke tilfeller der en autonom kjele brukes til å varme en leilighet. Han oppvarmer uavhengig kjølevæsken, som vil være nok til å sikre husets behov, uten å påvirke naboens interesser.

Når man ordner radiell oppvarming i et privat hus, er det nødvendig å være oppmerksom på slike nyanser:

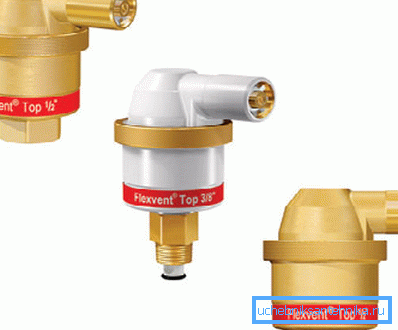

1. På samlerne som forsyner og tømmer vann til batteriene, er det nødvendigvis installert ventiler for å hindre dannelsen av luftpropper. Under drift vil all luft som gjenstår i systemet bli frigjort gjennom dem.

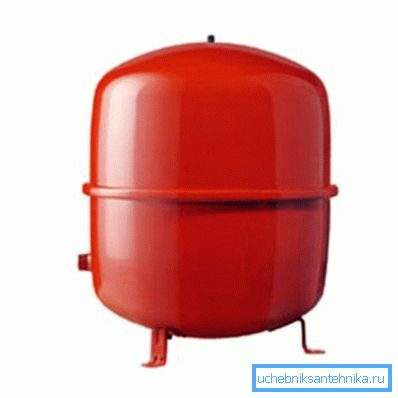

1. Varmekretsen må være utstyrt med en ekspansjonstank, hvorav volumet er 10% av mengden kjølevæske som sirkulerer gjennom rørene. Det anbefales å kjøpe membranbeholdere av lukket type.
2. Monter tanken fortrinnsvis i rørledningen som kobler utløpsrøret til kjelen. Dette skyldes det faktum at den hermetiske ekspansjonstanken ikke liker turbulent vannstrømmer, og de vises minst ofte på returrøret.

1. I motsetning til ekspansjonstanken er installasjonsstedet til sirkulasjonspumper ikke så viktig. Men det er også ønskelig å koble dem til røret som drenerer det avkjølte kjølevæsken. I dette tilfellet vil utstyret fungere mer tid.
2. Under installasjonen må det tas hensyn til at akslene til de elektriske pumpe er strengt horisontale. Ellers, på grunn av forvrengninger, vil lagrene raskt mislykkes, og du må endre eller reparere utstyret.

konklusjon

Til tross for alle fordelene kan strålingsmetoden for å organisere oppvarming ikke tilskrives budsjettbeslutninger. Imidlertid er fordelene som er oppnådd utvilsomt verdt pengene og innsatsen brukt. Det er bare nødvendig å velge riktig utstyr slik at det ikke blir "flaskehalsen" av systemet. Du kan lære mer om dette i videoen i denne artikkelen.
