Registeret for glatte rør: hva bør vurderes ved montering

Ved oppvarming av lokaler som har et stort volum: varehus, verksteder, hangarer, offentlige organisasjoner, er varme registre laget av glatte rør mest effektive. De har en flott lengde. Derfor lager de ikke en lokal, men en bulkvarmekilde.

I boliger brukes register i toaletter og bad, hvor installasjonen av radiatorer er urentabel på grunn av deres komplekse overflate.

Instrumentegenskaper

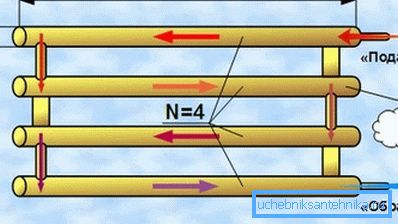

1. Enheten består av flere rør, som er forbundet med broer og ligger mot veggen. (Se også artikkelen Hvordan øke varmeutgangen til et varmepipe: funksjoner.)
2. Varmebærer - damp, frostvæske, vann, olje, går inn i registret fra den ene siden og blir tømt fra den andre.

Vær oppmerksom på! Mellom elementene skal det være hull som tilsvarer tverrsnittet + 50 mm. Dette eliminerer deres gjensidig bestråling, og varmenes overføring av registre fra glatte rør øker.

1. Diameteren av elementene kan være fra 25 mm til 400.
2. Maksimum tillatt trykk i enhetene skal være 1 MPa.
3. Det vanligste registreringsmaterialet er elektrovalsede rør av karbon, rustfritt eller lavmetallert stål. Det er også hjemmelagde enheter laget av støpejernselementer.

Vær oppmerksom på! Aluminiumsprodukter har større varmeoverføring enn stål. Men de er ikke holdbare. Kvaliteten på kjølevæsken påvirker deres levetid sterkt.

1. Dysene på enheten er montert på tre måter: gjenget, flenset og sveiset.

Enhetsklassifisering

Enheten kan ha to konfigurasjoner.

1. Seksjonsanaloger består av 2/4 elementer, hvis ender er lukket med plugger, elliptiske eller flate. Kjølevæsken strømmer gjennom røret til en side av seksjonen, og forlater den andre. Dette sikrer maksimal varmeoverføring. Enheten kan utstyres med en brystvorte og en luftkran er koblet til den.
2. I serpentine (S-formede) enheter er elementene forbundet med buer, hvis diameter er seksjonell. Dette skjemaet gir enheten større effektivitet, fordi området for varmeveksling øker. Varmeapparatet (det kan brukes til et jevnt, stivt PVC-rør) har ikke områder med innsnevring av diameteren, dette reduserer hydraulikkrykket.

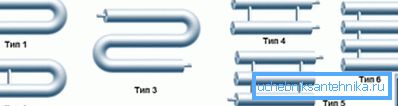

Med design er det 5 typer enheter:

• to-rads P-formet enhet;
• tre-rads S-formet enhet;
• sectional analog med hoppere av to eller flere rader;
• to-rads U-formet enhet med en jumper;
• dobbel rad seksjonal analog med en jumper.

Registrer verdien

1. Høyt nivå av varmeoverføring lar deg effektivt varme opp store områder med relativt små dimensjoner av enheten. (Se også artikkelen Koble til kloakk: funksjoner.)
2. Å bygge og sette opp registret er relativt enkelt.. Tegningen er ikke nødvendig for det. For å gjøre enheten med egne hender, er det nok å ha en sveisemaskin og en slipemaskin med et skjærehjul.
3. Enheten kan tåle høyt trykk (ca. 1 MPa) og er motstandsdyktig mot hoppene (hydrauliske støt).
4. Instruksjonen tillater bruk som kjølevæske i registre: vann, olje, frostvæske, damp.
5. På grunn av lengden oppvarmer enheten jevnt i rommet..
6. Prisregistre tilgjengelig, De trenger ikke ekstra beslag for installasjon.

Påkrevde beregninger

Trykkfallet gjennom hele kjølevannets lengde avhenger i hovedsak av graden av ruhet av rørveggene. Overflaten deres er alltid forskjellig fra helt glatt og har uregelmessigheter og fremspring.

På dette grunnlag, når man regner registret, skal det bemerkes at spesialister skiller mellom hydraulisk glatte og grove rør.

Grove og glatte rør

Størrelsen og formen på fremspringene er avhengig av materialet til produktene (den smidigeste er HDPE-røret) og graden av behandling. Viktige og driftsforhold. I løpet av kurset kan materialet korrodere, faste partikler inneholdt i kjølevæsken, etc. kan settes på rørveggene.

Veggene i alle rør er dekket med mikrohøyde, som har en gjennomsnittlig høyde på ruhetsfremspring. Er det angitt av brevet?

Basert på hvordan dimensjonene på ruhetens høyder korrelerer med tykkelsen på laminarfilmen (betegnes den?), Rørene (under turbulent bevegelse) er delt inn i 3 typer.

1. Hydraulisk glatte rør er produkter av høyeste kvalitet.. Hvis høyden på mikrohøyde er mindre enn laminarfilmens tykkelse, påvirker overflatenes ruhet ikke kjølevæskens bevegelse. Følgelig er trykkfallet ikke avhengig av rørets grovhet. Veggene til produktene tilhører i dette tilfellet hydraulisk glatt.
2. Hvis høyden på fremspringene er større enn tykkelsen til laminarfilmen, er trykkfallet avhengig av produktets interne avlastning.. Slike rør tilhører hydraulisk grovt.
3. Når tuberkulens gjennomsnittshøyde er omtrent lik nivået på tykkelsen av laminarfilmen, tilhører rørmurene overgangskategorien av motstand.

Tykkelsen av laminarfilmen beregnes ved hjelp av formelen:

??30 • d / Rev?, Hvor:

• d er rørets indre diameter;
• Re er Reynolds-tallet (gjennomsnittlig kjølevæskestrømningshastighet);
• ? - verdien av koeffisienten for hydraulisk motstand

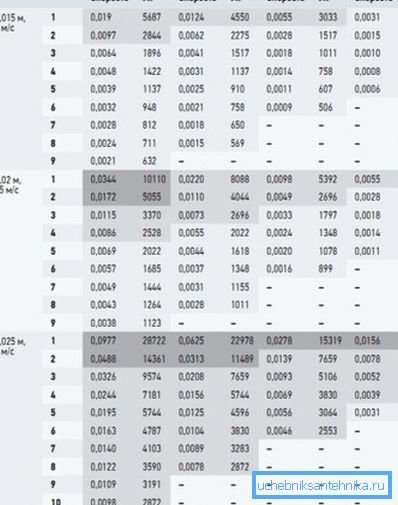

For å beregne registre av glatte rør for oppvarming, kan du bruke omtrentlig mengde ujevnhet av ruheten til veggene. Verdiene presenteres i tabellen.

En av de laveste indikatorene har et glatt PVC-rør - 0,01 / 0,02 mm.

Strømberegning

Enheten kan gjøres i hjemmet. Før dette er det nødvendig å regne registret fra glatte rør ved hjelp av formelen:

Q =? • dn • l • k • (tg? Til) • (1 ½).

Bokstavene i det betyr:

• ?= 3,14;
• dn - rørets ytre diameter, i meter;
• l er lengden på seksjonen eller delen, i meter;
• k - varmeoverføringskoeffisient (11,63 W / m2 • ° С);
• tg er temperaturen på kjølevæsken;
• til - lufttemperatur i rommet;
• ?av - koeffisienten til varmebesparelse av isolasjonsmaterialet, når registret har det, er figuren 0,6 / 0,8, hvis den ikke er der, er koeffisienten null.

Ta for eksempel følgende kildedata:

• seksjonslengde - 5 m;
• rørdiameter - 159 mm;
• vanntemperatur - 80 °;
• temperaturen i rommet er 23 °.

Ved å erstatte tallene i formelen danner vi totalt 1655 watt. Verdien indikerer den termiske kraften til en horisontal enradig enhet. Når det er flere seksjoner, bruk en reduksjonsfaktor for hver av dem. Det er 0,9.

konklusjon

Når du registrerer deg selv, må du være oppmerksom på hvilken type rør det er med hensyn til glatthet. Denne verdien vil påvirke strømningstapet av kjølevæsken og dermed effektiviteten til enheten.

Videoen i denne artikkelen vil hjelpe deg å forstå emnet.
