Rørkoker: hvordan lage en enkel og økonomisk enhet selv

I de fleste tilfeller har fastbrennstoffkoker en betydelig ulempe - de må hele tiden laste opp deler av kull, brensel, briketter, etc. Dette problemet kan imidlertid unngås.

Du kan lage en pyrolysepann fra et rør. Det refererer til langbrennende enheter og kan fungere på alle typer faste brennstoffer, selv på brennbart avfall.

Funksjoner av en solid drivstoffvarmer

Først om hvordan fixturen fungerer.

Operasjonsprinsipp

1. Lang brenneren virker ved å smolde fast brensel i 10/16 timer. I dette tilfellet øker aggregatets varmeoverføring merkbart.
2. Drivstoffet brenner gjennom helt. På grunn av dette faller driftskostnaden til enheten, og avfallsmengden minker.
3. Slike kjeler har en romslig brannkasse med et begrenset brennområde og kontrollert inntak av uteluft..
4. Bulkdeler av drivstoff blir lastet inn i dem en gang i 10/16 timer.. Ved å begrense oksygenstrømmen i kjelen, er det mulig å oppnå en langsom smoldering av drivstoff ved høye temperaturer.
5. Hvis du har tenkt å lage en kjele for et bad med egne hender ut av et rør, kan du installere en varmevekslerbeholder på skorsteinen som vil varme opp badevannet.

Vær oppmerksom på! Oppsummering ovenfor, kan du laste lange brennende kjeler en eller to ganger om dagen. Varmesystemet vil fungere kontinuerlig.

Enhetsdesign

1. Brannrørspannen er best laget av rør med et tverrsnitt på 300 mm. Veggtykkelsen må være minst 3 mm. Et tynnere metall på grunn av høye temperaturer vil raskt brenne ut.
2. Lengden på røret skal være 80/100 cm. Volumet av delene av drivstoffbelastningen avhenger av denne parameteren.

Ved utforming er enheten delt inn i 3 seksjoner.

1. Plasser for å bokmerke brensel. Høyden kan variere under brenselbrenning.
2. Land for forbrenning og varmeproduksjon. Der brensel smolders.
3. Område for fullstendig forbrenning. I det brenner asken ut, og røggassene slippes ut.

Enheten som begrenser brenningsområdet betyr driftstiden for enheten uten tanking, kalles luftfordeler.

1. Dette er en metallkrets med en tykkelse på 4/6 mm og et hull i midten. Gjennom det ved hjelp av et teleskoprør kommer oksygen inn i forbrenningsstedet.
2. Distributøren skal ha en diameter som er litt mindre enn apparatets tverrsnitt. Så han vil bevege seg uten hindringer.
3. Høyden på forbrenningsområdet styres av pumpehjulet selv, samt bredden på bladene. Luftfordeleren har en høyde på ikke mer enn 5 cm. Ellers vil treet brenne veldig raskt.

Luftinntaksledningen kan gjøres monolitisk eller teleskopisk.

1. Tverrsnittet skal være ca 6 cm. Ved hullet i distributøren - ikke mer enn 2 cm. Ellers blir brennkammeret overmettet med oksygen.
2. Oksygen kan komme inn i røret direkte fra det omkringliggende rommet eller fra luftvarmekammeret øverst på enheten. Så brennende vil være mer stabil og effektiv.
3. Strømmen av oksygen inn i kammeret kan reguleres av en klaff som befinner seg på toppen av anordningen.

Den selvfremstillede brennstoffkoker må ha en skorstein fra skorsteinen for å avlede forbrenningsprodukter. Det kan sveises til siden av kjelen, på toppen av veggen.

Vær oppmerksom på! Utgangen av skorsteinen må først være horisontal. Lengden på dette segmentet kan være 40/50 cm. En slik enhet forhindrer dannelsen av overskytende trekkraft.

Bunnen av kjelen skal være utstyrt med en askepanne med en dør for å skule asken, slagg og aske.

Å varme kjølevæsken for et vannvarmesystem av en bygning på to måter.

1. Den eksterne tanken gjennom hvilken skorsteinrøret er passert er montert. De oppvarmede forbrenningsproduktene gir varme til vannet i varmesystemet.
2. Vannvekslerrøret passerer gjennom forbrenningskammeret til enheten. I tanken oppvarmes vannet med en spole som er forbundet med røret.

Den første metoden er mye enklere å implementere. Det er ideelt hvis kjelen er laget i et bad fra et rør. Den andre metoden er imidlertid mer effektiv, og ganske komplisert i utførelse. Den er optimal for en boligbygging.

Uavhengig produksjon av kjelen

Videre, hvordan du monterer kjelen fra røret med egne hender.

Hva du trenger å lage mat

Du trenger følgende.

1. Stålrør for enhetens hus, med en diameter på 30 cm, med en veggtykkelse på ikke mindre enn 3 mm.
2. Lakkjern, 4 mm tykk.

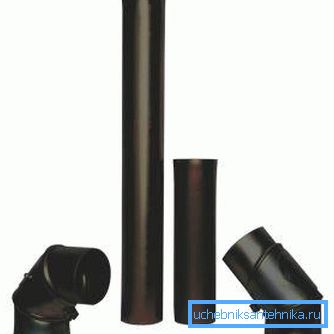

3. Metallrør: seksjon 6 cm - for kanalen, med en diameter på 10 cm - til skorsteinen.
4. Sveiseapparat.
5. Vinkelsliper (dvs. bulgarsk).

Vær oppmerksom på! Kjelen skal monteres på strengt vannrett og flatt underlag. Ofte for dette må du helle et betongrør.

Arbeidsprosess

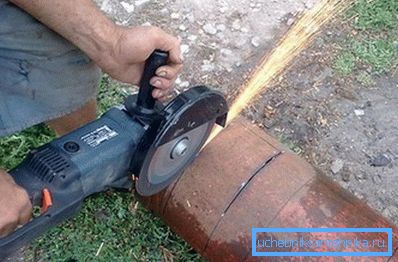

1. For det første kuttes røret til foringsrøret til ønsket lengde på 80/100 cm. Hvis kjelenes høyde er større, vil det være vanskelig å legge brennstoffet.
2. Deretter er kantene på arbeidsstykket justert.
3. Deretter sveises bunnen til røret fra laken, om ønskelig - ben laget av kanalstang.

1. Etter det blir luftfordeleren laget. En sirkel er kuttet av et stålplate, hvis tverrsnitt er 2 cm mindre enn kroppens indre diameter. Et hull bores midt i sirkelen, med en diameter på ikke mer enn 2 cm.

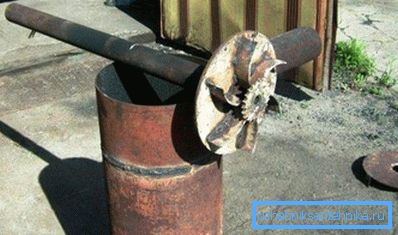

2. Pumpehjulet med kniver laget av stålplater er sveiset til bunnen av luftfordeleren. De skal ikke være mer enn 5 cm brede.
3. Kanalrøret bør sveises til toppen av regulatoren, slik at fordelerhullet er midt i tverrsnittet.

1. Instruksjonen advarer om at kanalhøyde må være minst 100% av enhetens kropps høyde. Røret på toppen må være utstyrt med en spjeld som regulerer luftstrømmen.
2. På bunnen av enheten må du lage en dør for askepannen. For denne kvernen kuttet et rektangel av stålplate. Så buer han seg. Deretter er et håndtak og hengsler sveiset til det.

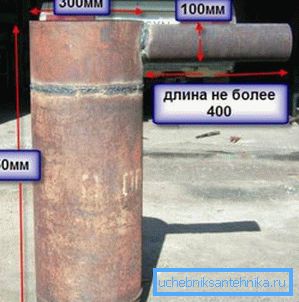

3. En skorstein er sveiset øverst på enheten. Først må røret gå horisontalt, så passerer det varmeveksleren til varmesystemet, som har form av en tank.
4. Nå er det igjen å lage kjele lokket. Den skal ha en åpning under luftfordelerrøret. Lokket må være laget slik at det passer godt til enhetens brannboks. Ellers vil enheten røyke. (Se også artikkelen Rustfritt stål skorstein: funksjoner.)

konklusjon

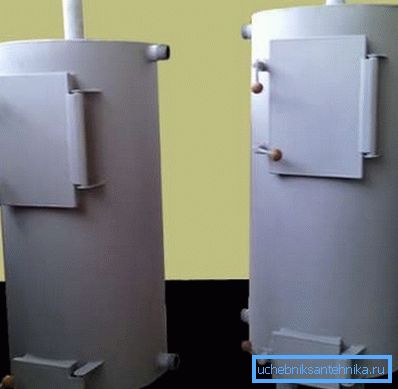

Hvis kjelen som er beskrevet, er gjort og betjent korrekt, vil det være økonomisk og trygt. En slik enhet kan virke på fast brensel, selv brennbart husholdningsavfall.

Videoen i denne artikkelen vil fortelle mye mer interessant.
