Samlerens varmesystem - det perfekte valget for et privat

Selv i planleggingsstadiet av varmesystemet, må det velges mellom flere helt forskjellige metoder for tilførsel av kjølevæske til radiatorer. Hvis budsjettet ikke er et svakt punkt, vil kollektorsystemet være et ideelt alternativ, og når det gjelder parametere som brukervennlighet og holdbarhet, er det bedre enn analoger.

Sammenligning av samler og andre typer ledninger

Du kan velge en av tre vanlige måter å distribuere rør på:

• enkeltrør oppvarming - ideelt for oppvarming av et lite privat hus. I dette tilfellet er alle radiatorer koblet i serie, noe som betyr at det siste batteriet i kjeden virker mindre effektivt enn den første. Men kostnaden for en slik ordning er minimal;

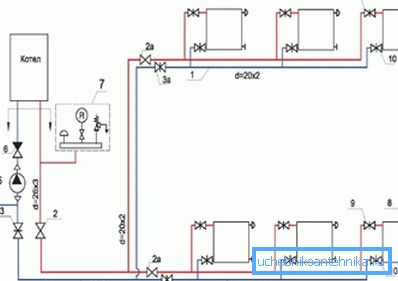

• Ved 2-rørsoppvarming kan ledningsdiagrammet representeres som 2 parallelle kretser, den ene gir det varme kjølevæsken til varmeinnretningene, den andre fjerner det avkjølte kjølevæsken til kjelen. Denne metoden for oppvarming kan betraktes som den vanligste;

• kollektor ledninger er forskjellig fra de listede analogene ved at hver radiator leveres individuelt med kjølevæske. Det vil si at en samler er installert i rommet (på apparatet - senere i artikkelen), og fra det til hvert batteri er det et tilførsels- og utladningsrør. Dette påvirker kostnadene, og kompleksiteten av installasjonen, men alt arbeidet kan fortsatt gjøres med egne hender.

Selvfølgelig er dette ikke den beste effekten på kostnaden for installasjonsarbeid og materialer. Den totale lengden på rørene i dette tilfellet vil være maksimal, og samleren koster også penger (spesielt hvis den valgte modellen ikke er den siste produsenten med termostater).

Styrker og svakheter ved oppvarming av kollektoren

Det finnes ingen ideelle løsninger i naturen, bruk av en kollektorvarmekrets er ikke et unntak.

Fordelene ved et kollektorvarmesystem inkluderer:

• fleksibiliteten til varmesystemet - rett på kamskjell kan du installere termostater med hvilke temperaturen i en radiator vil bli regulert;

Vær oppmerksom på! Om nødvendig kan du bare slå av batteriet. Resten av varmesystemet vil fungere normalt.

• siden hver radiator leveres med kjølemiddel individuelt, er det mulig å bruke et rør av liten seksjon;

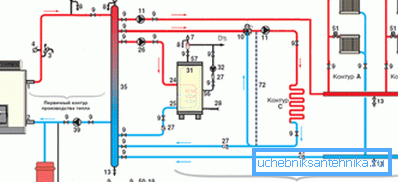

• Om ønskelig kan du enkelt bruke et kombinert varmesystem. Dvs det deles det i 2 kretser med forskjellige driftstemperaturer, eller bruk en annen type kjølevæske i hvert av kretsene. For en slik løsning trenger du en hydraulisk nål.

Det er samleroppsett og svake punkter:

• den økte prisen er allerede nevnt, i tillegg om nødvendig kan reparasjoner være vanskelige. Varmeledningene er tross alt gjemt direkte under gulvet (ofte er de bare fylt med en kobler);
• rør med slik utforming kan ikke legges langs veggene. Mer presist, fra et teknisk synspunkt kan dette gjøres, men så blir nesten halvparten av veggen lukket med rør - et tvilsomt tillegg til interiøret;

• kollektorfordeling av oppvarming med rør med liten diameter vil kreve en kraftigere sirkulasjonspumpe, fordi den hydrauliske motstanden vil øke;
• Det er umulig å kalle et slikt varmesystem helt autonomt - i alle fall vil det være behov for strøm - for å betjene pumpen. Naturtrykk er ikke nok til å sirkulere kjølevæsken.

Enhet og prinsipp for drift av oppvarmingsanlegget

Ifølge denne ordningen er det mulig å organisere ikke bare oppvarming ved hjelp av radiatorer, men også for eksempel å organisere et "varmt gulv" i rommet - det vil si uten batterier i det hele tatt. Men generelt forblir varmesystemet uendret og fungerer på samme prinsipp.

Typer av samlere

Samlere kan brukes til:

• Organisering av tradisjonell oppvarming (ved bruk av radiatorer). Du kan kombinere radiatorer i grupper på 2-3 stykker for å spare rør og lette installasjonen;
• oppvarming på prinsippet om "varmt" gulv;

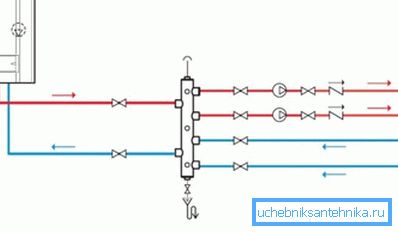

• å skille en krets til 2 eller mer. I dette tilfellet fungerer kjelen som en energikilde for begge kretsene, men temperaturen på kjølevæsken i dem kan variere betydelig (de kan til og med bruke forskjellige typer kjølevæske).

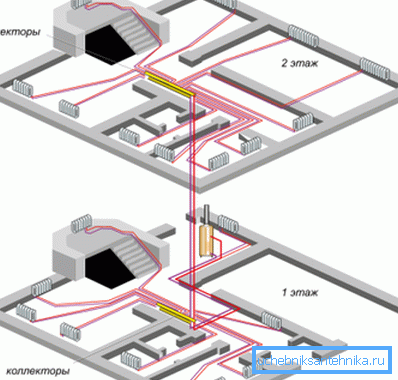

Oppsamlingsprogrammet for oppvarming ved bruk av et "varmt gulv" er preget av økt motstand, slik at det kan være nødvendig med en ekstra sirkulasjonspumpe for varmesystemet. Manifold skap er best plassert i midten av huset, med denne ordningen, lengden på rør for oppvarming av forskjellige rom vil være omtrent det samme.

Et annet viktig element i en slik ordning vil være en blandingsenhet hvor temperaturen av kjølevæsken vil falle. Ved utløpet av kjelen, varmer vannet opp til ca. +90 ° C, og i gulvvarmesystemer bør temperaturen på varmebæreren være ca +40 ° C.

Elementer av oppvarmingsanlegget

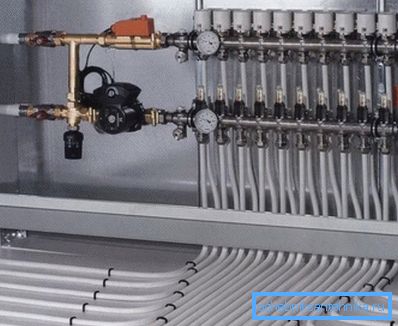

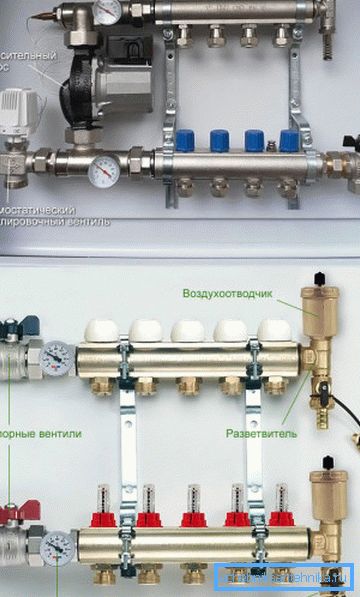

Som regel er alle elementene gjemt i et eget lite skap, og det ligger på et ubetydelig sted mot veggen. Rørene løper under gulvet, slik at interiøret i rommet ikke forstyrres.

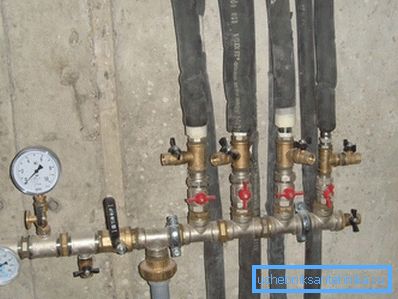

Hovedelementet er en kam (nødvendig i mengden 2 stykker). Utvendig ser kammen ut som en enkel rørdel, hvor flere kraner er sveiset (i kjøpsmodeller, vanligvis er antall kraner mellom 2 og 12).

Vær oppmerksom på! Om nødvendig kan kjøpte kammer være koblet til hverandre. Så du kan lage en kam for et hvilket som helst antall utganger / innganger.

Samleroppvarmingssystemer er som regel utstyrt med strømningsmålere og termostater - i forhold til de totale kostnadene, er kostnadene ved disse enhetene ikke så stor. Kjøpte kamskjell er utstyrt med enheter for termoregulering og vannmåling på fabrikken, så velg bare riktig modell.

Flowmåler er installert på fôrkammeret, da kammen skal være utstyrt med luftventiler for luftblødning - det er nyttig for å fjerne luft fra varmesystemet. Temperaturregulatorer er installert på kammen som aksepterer kjølt kjølevæske.

Funksjoner av arbeidet og plasseringen av individuelle elementer

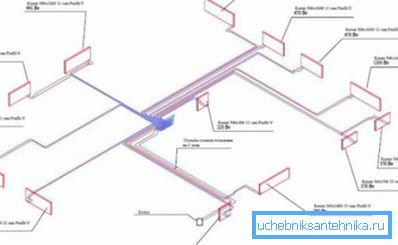

Varmebæreren oppvarmet av kjelen kommer inn i hovedforsyningsrøret og kommer inn i radiatorene gjennom separate rør. For å sikre samme oppvarming av alle varmeovner anbefales det å bruke rør med omtrent samme lengde og diameter. Etter det strømmer det avkjølte kjølemiddelet gjennom utløpsrøret til den andre manifoldkammen og strømmer tilbake i kjelen.

Den installerte termostaten styrer vanntemperaturen og øker / senker kjølevæskestrømmen gjennom radiatoren, slik at temperaturen i rommet reguleres.

Samleroppvarming vil kun fungere stabilt under visse forhold:

• Det er nødvendig å installere en ekspansjonstank, dette vil tillate å kompensere for en økning i volumet av kjølevæske under oppvarming.

Vær oppmerksom på! Minste volum på ekspansjonstanken må være lik 10% av kjølevæsken i varmesystemet.

• sirkulasjonspumpen er plassert på retur;
• Det optimale stedet for ekspansjonstanken er rørseksjonen foran sirkulasjonspumpen.

Montering av oppvarmingssystem

Konvensjonelt kan hele installasjonsprosessen deles inn i 3 faser: legging og festing av rør på gulvet i rommet, montering av en samlerboks og tilkobling av rør til kamene.

Instruksjoner for å utføre arbeid ser slik ut:

• Basen er tilberedt først - betongen rengjøres og utjevnes;
• Deretter spres et lag av vanntetting, og et tape limes langs omkretsen av rommet, noe som vil glatte ut utvidelsen av betongrøret.

Vær oppmerksom på! Hvis gulvet i rommet er tre, så kan rørene enkelt legges under brettene, dette vil i stor grad legge til rette for arbeidet.

• Deretter følger et lag av vanntetting;

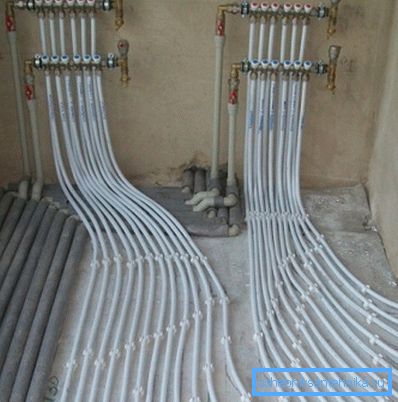

• Over det er det vanlige metallgasset lagt og rørene festes til det med ledning eller spesielle klips. Når du kobler rør til trådnettet, bør et lite gap være igjen;

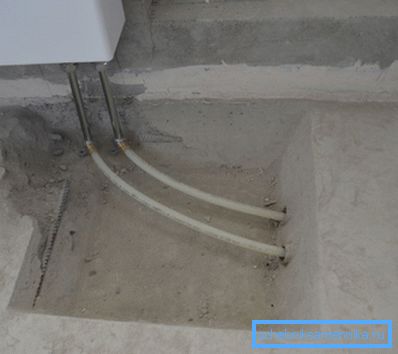

• Deretter følger gulvfyllingen. Med denne metoden for å legge rør, under transport av kjølevæsken til radiatoren, vil de delvis arbeide med gulvvarme i rommet.

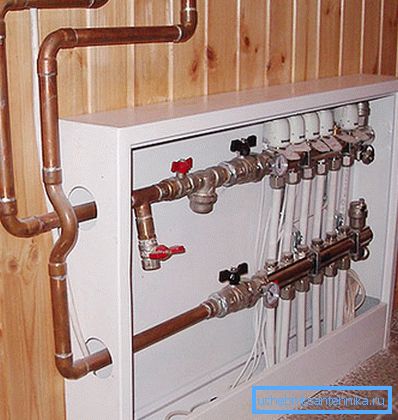

Når det gjelder oppsamlingsskapet, så for et privat hus, kan du velge enten vegg- eller gulvmodeller, samt muligheter innbygget i veggen. Dette påvirker i prinsippet ikke oppvarmingseffektiviteten på noen måte, slik at man må velge heller på grunnlag av enkel tilgang til kollektorkamrene.

Under modellen av skap, bygget inn i veggen, er det ønskelig å gi en nisje i designfasen av huset. Uansett hvilken type, må skapet i tillegg festes til veggene med ankre eller skruer (i et trehus), for dette er spesielle øyne gitt i utformingen av skapet.

Manifold Comb

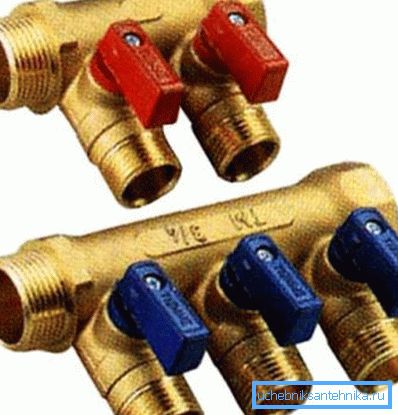

Det er enkelt å velge en passende kam for oppvarming av kollektoren. Enheten er enkel, så du må først og fremst være oppmerksom på saksematerialet.

Kjøpte enheter kan være:

• med stålhuset og grener;
• med støpejernshus;
• med plastkasse.

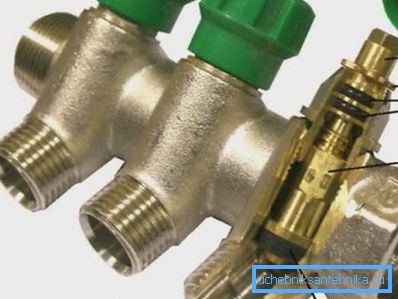

Preferanse skal gis til støpte dør, selv i tilfelle et betydelig trykkfall, vil huset ikke la strømme. For tilkobling av tilførsels- og returrørene, selv i de enkleste modellene, er uttakene gjenget, noe som i stor grad letter installasjonen.

Samleroppvarming kan organiseres uten kjøpte kamper, 2 alternativer er mulige:

• med bruk av sveising - fra synspunkt av økonomi er veldig kontroversielt alternativ. For det første vet ikke alle hvordan man skal arbeide med en sveisemaskin, og for det andre kan kvaliteten på sømmen ikke garanteres. Ved ufullstendig lekkasje garantert. I tillegg er det nødvendig å kjøpe den manglende forsterkningen, som et resultat, vil besparelsene være skarpe;

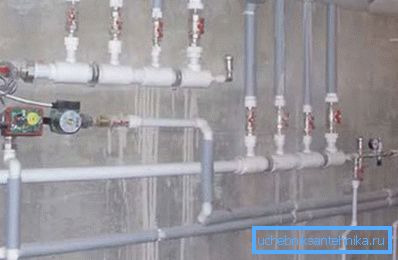

• Vel, det mest budsjettalternativet er fra PP-rørledningen. I dette tilfellet ligner kammen en serie teer forbundet i serie med en plugg på enden. Fra verktøyene trenger du bare en enhet for lodding PP-rørledning. En slik samler vil ha alle svakhetene i polypropylenrørledningen, særlig reduksjonen i styrke ved høytemperatur kjølevæske.

Oppsummering

Samlervarmen kan kalles ideell når det gjelder effektivitet. Uavhengig tilførsel av kjølevæske til hver radiator kan du oppnå det ideelle mikroklimaet i hvert rom i huset. Stor, sammenlignet med tradisjonelle oppvarmingssystemer, er kostnaden noe å holde tilbake veksten i popularitet av denne typen boligoppvarming, men hvis budsjettet tillater, er oppvarming ved hjelp av en samlerordning ideell.

Videoen fokuserer på utformingen av kammen.
