Seksjon radiatorer: enheten av integral og seksjon enhet,

Bortsett fra det faktum at forskjellige metaller brukes til å produsere batterier, kan utformingen av radiatoren selv variere. Spesielt er det mulig å møte både modulære (seksjonale) radiatorer og faste dem. Hver type har en rekke fordeler, og for informert valg er det bedre å vurdere mer i hvilken situasjon bimetalliske varmelegemer radiatorer passer, og når komplette modeller passer.

Seksjon radiator

Enhetsdeler og seksjonstråler

Enheten til varmebatteriet avhenger av materialet som brukes:

  • Klassiske støpejern radiatorer antar tilstedeværelse av 1 eller 2 kanaler for sirkulasjon av kjølevæsken. De er produsert, som regel seksjonelle, separate seksjoner er forbundet med hverandre gjennom en brystvorte med venstre og høyre tråd på forskjellige sider;

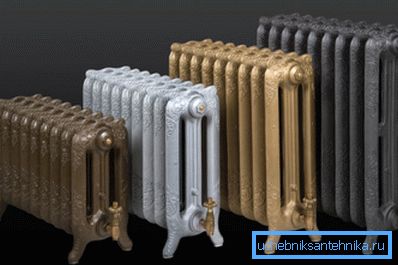

Støpejernsbatterier er også produsert seksjonalt

Vær oppmerksom på! Ved å dreie brystvorten, er nærliggende seksjoner tett tiltrukket av hverandre, men dette er ikke nok til å sikre skjøtets tetthet. Derfor er forseglingstetninger nødvendigvis brukt.

  • Aluminiumsmodeller er forskjellige i at selv hver seksjon kan bestå av flere elementer. Naturligvis har flere ledd ikke fordel for holdbarheten;
  • Stålsnitts radiator er preget av høy styrke og evne til å motstå høyt trykk i varmesystemet. Også arbeidstemperaturen til kjølevæsken kan heves til en temperatur over 100 ° C. Når det gjelder konstruksjonsstykkene, kan det være seksjonelt, panel og rørformet (register), stål gjør det mulig for produsenter å bruke nesten typen konstruksjon;
  • Nylig har bimetalliske radiatorer blitt populære, hvor kjølevæske sirkulerer gjennom stålrør, men finnene er laget av aluminiumrør. En kombinasjon av kobber + aluminium kan også forekomme.
Bildet viser at aluminiumfinner legges på toppen av stålrøret.

Bruken av aluminiumfinner reduserer vekten og sikrer rask oppvarming av radiatoren. I moderne modeller er utformingen av ribbeina optimalisert slik at luften beveger seg i retning fra bunnen oppover. Det vil si at kald luft er tatt i nedre del, og på toppen er den allerede oppvarmet.

Luftbevegelsesmønster

Av designfunksjonene er det mulig å merke tilstedeværelsen av ekstra stivere mellom aluminiumplater. Produsenter skriver det i deres radiatorer, men faktisk er det ingen fordel for denne innovasjonen, og prisen stiger litt. Likevel, de fleste batterier bare henger på veggen og opplever ikke betydelig mekanisk stress under drift, så høy stivhet er ikke nødvendigvis nødvendig.

Funksjoner for drift og valg av radiator

Forskjeller i design påvirker ikke bare utseendet til radiatoren. Dens varmekapasitet og driftssikkerhet avhenger av det (jo flere ledd, jo mer svake punkter som kan forårsake lekkasjer i fremtiden).

Sammenligning av monolitiske og faste radiatorer

For øyeblikket brukes seksjonelle oppvarmingsbatterier oftest. Dette kan forklares av det faktum at på grunn av endringen i antall seksjoner, er det rett og slett mer praktisk for produsentene å regulere termisk kraft av hele enheten.

Arbeidet er som regel strukturert som følger:

  • standard seksjoner er utstedt (termisk effekt av en når 170-200 W);
Utseende av en seksjon
  • da er batteriet montert fra seksjonene på fabrikken. Det tar allerede hensyn til dimensjonene på rommet.

Vær oppmerksom på! I prinsippet kan du også fjerne unødvendige seksjoner med egne hender, eller omvendt, legge til mangler. Men det er ingen garanti for at når du monterer batteriet, vil det være mulig å oppnå fabrikkens tetthet mellom delene, så det er bedre å ikke risikere det.

Det er et par betydelige ulemper i den prefabrikerte strukturen:

  • ledd - potensielle kilder til problemer i fremtiden;
  • Et slikt batteri er konstruert for et vanntrykk i varmesystemet, det vil si at bruk av kjølevæske med arbeidstemperatur over 100 ї er ikke anbefalt.

Det er på salg og solide modeller av radiatorer. All forskjellen ligger i det faktum at batteriet er laget umiddelbart i full størrelse. Det vil si at stålrør fungerer som et rammeverk (kjølevæske sirkulerer langs det), og aluminiumfinner er installert på fabrikken.

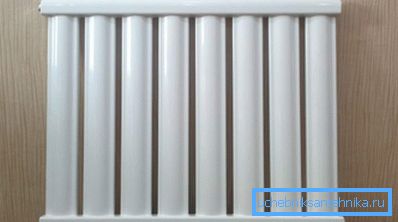

Ett stykke varme radiator

I denne utformingen er ulempen at det er umulig å øke den termiske kraften til enheten ved å legge til flere seksjoner. Men fordelene bør registreres muligheten til å øke trykket i varmesystemet og kjølevannets temperatur til 120-150 grader. Slike radiatorer er ideelle for et autonomt oppvarmingssystem.

Hva skal du se etter når du velger

Instrukser for valg blir vanligvis redusert til en enkel beregning av minstekravene for termisk effekt på enheten, basert på rommet i rommet. Du kan bruke den forenklede metoden og fortsette fra det faktum at ved 10m2 du trenger minst 1 kW batteriets termiske kapasitet (denne verdien skal angis i dokumentasjonen til varmeren).

Vær oppmerksom på! Den oppgitte avhengigheten gjelder bare for tak med en høyde på 2,7 m, men hvis takene er høye, skal resultatet oppnås med ca 15%. Ved beregning av nødvendig varmeproduksjon bør man også ta hensyn til antall vinduer og dører i rommet, typen isolasjon, plassering etc.

Vejledende anbefalinger for batteristrøm, avhengig av opptakene

I tillegg til varmeoverføring bør det tas hensyn til alle slags nyttige ting som gulvbraketter eller et håndkleholder.

De vil tillate deg å bruke batteriet til å løse mindre husholdningsproblemer:

  • Håndkleholder for seksjonelle radiatorer er en nyttig enhet som tillater å tørke håndklær, T-skjorter og andre små gjenstander rundt batteriet. Eksternt ser det ut som et metallrør (rustfritt stål), som settes inn i plastholdere. Holderne er laget i form av klips med spor, de setter ganske enkelt på aluminiumplaten, for å installere et slikt tillegg til batteriet må det ha minst 6 deler;
Enkel håndkleholder

Vær oppmerksom på! Hvis du prøver å tørke klærne på selve radiatoren, er det stor risiko for bare å brenne den, finnene varme opp til høy temperatur og brune striper kan forbli på stoffet. Håndkleholder gjør det umulig å ta kontakt med stoff og metall radiator.

  • Gulvbrakett er bra fordi det lar deg holde veggen trygg og lyd. Spesielt relevant er slike festesystemer i rom med store vinduer, hvor batteriet under karmen ikke kan innkvarteres.
Et av alternativene til gulvbraketten

Et hvilket som helst gulvbeslag for seksjonelle radiatorer har samme design - et plast- eller metallben med justerbar høyde, det er en fordypning på sin øvre del for praktisk plassering av radiatoren og en metallklips.

Forskjeller kan ligge i typen lås - kan brukes buet stålstang med en tråd i endene eller en kjede bestående av individuelle bevegelige deler. Når du velger braketten, må du ta hensyn til lengden på batteriet, hvis det er ganske massivt og overstiger 10 deler, og i tillegg til brakettene på sidene må du også legge til 1 i midten av radiatoren. Hvis dette ikke er gjort, vil batteriet sakke og det er mulig å strømme gjennom leddene nederst.

Gulvbrakett

På slutten

Seksjonsbatterier har blitt så fast etablert i vårt liv at mange mennesker ikke engang mistenker eksistensen av solide. I mellomtiden er det i alle situasjoner hele radiatorene som kan foretrekkes, fordi de kan tåle mer trykk i systemet, og kjølevæsketemperaturen kan økes med 40-50% sammenlignet med et vanlig oppvarmingssystem.

Den foreslåtte informasjonen vil gi deg mulighet til å velge. Videoen i denne artikkelen viser enheten til gulvbeslag for radiatorer.
