Selvlagde varmekjeler: hvordan velge enhetens design og gjør

I et landhus er det ofte et presserende problem med oppvarming i den kalde årstiden. Konvensjonelle kullfyrte eller brennende ovner er ikke veldig effektive: deres drivstoffkostnader er irrasjonelle, det tar mye tid å fjerne sot og aske, og det er et temperaturfall i rommene. En utmerket løsning på det problemene som kommer til uttrykk, er varmekjelen.

Slike enheter er mer moderne og effektive enn ovner. Med tilstrekkelig kraft vil enheten kunne varme ikke bare en boligbygging, men også en industriell, kommersiell bygning. Hvis ønskelig, kan en slik enhet fremstilles for hånd.

Hvordan kjeler for oppvarming

Alle varmekedler er ordnet etter samme prinsipp - Brennstoff overfører varmeenergi til varmeveksleren. Det varmes varmebæreren - vann, olje, frostvæske (se også artikkelen Beregning av radiatorer: behovet for termisk energi og antall seksjoner).

For effektiviteten til enheten er to indikatorer.

1. Brennstoff brennstoff. Når en utilstrekkelig tilførsel av oksygen med forbrenningsavfall fjerner flytende brennstoffdamp eller pyrolysegass, og de kan gi opp mye energi under forbrenning, må den hjemmelagede varmekedelen endres.
2. Varmeveksler enhet. Jo mer kontaktareal i forbrenningskammeret og vanntanken, desto mer varmeenergi overføres fra den brennbare varmebæreren i en viss tid.

Vær oppmerksom på! På dette grunnlag bør temperaturen på det brennende avfallet være så lavt som mulig. Ved fallet av denne indikatoren på kjelen øker effektiviteten. I tillegg er jo lavere temperaturen i skorsteinen, jo mer holdbar vil det være, og driften av enheten er tryggere.

Valg av enhetsdesign

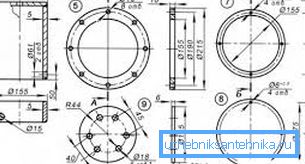

Når du lager tegninger av hjemmelagede varmekjeler, vil tilgjengeligheten av materialer og en bestemt type drivstoff i ditt område påvirke utseendet og driften.

1. Tilgjengelighet av materialer. Varmebestandig stål er mer egnet for varmeelementer enn vanlig rustfritt stål. Men sistnevnte benyttes oftere. Poenget er at materialet er lett tilgjengelig, og prisen er lavere.
2. Behandlingsevne. Støpejern potten kan ikke gjøre hjemme.

Derfor, når hjemmelagde faste kjeler er laget, er det vanligste materialet for dem plater.

1. Tykkelsen på stålet skal være 4/5 mm. Du kan håndtere det med en grinder, gass eller elektrisk sveising.
2. Enhetenheten er avhengig av hvilken type drivstoff som er valgt.
3. Designet er påvirket av metoden for sirkulasjon av vann i kretsen.
4. Instruksjonen bemerker at for at vannet som skal oppvarmes for å sirkulere ved naturlig konveksjon, er det nødvendig med en betydelig høyde på tanken og en stor del av dysene, samt varmekretser. Jo mindre diameteren er, desto større er den hydrauliske motstanden og jo lavere sirkulasjonshastigheten.
5. Hvis du setter pumpen, vil den øke hastigheten på vannstrømmen, noe som gjør det mulig å gjøre tverrsnittet av rør og tankens høyde mindre.

Når hjemmelagede varmekoker til huset er montert, er det verdt å huske noen anbefalinger.

1. Varmekretsene og enhetens dyser skal være laget av rør med et tverrsnitt på minst 32 mm.
2. Siden pumpen er slått av, reduseres kjølevæskenes strømningshastighet, temperaturen øker. Derfor bør varmekretsen være laget av galvaniserte rør. Analoger av plast (det har lav motstand mot høye temperaturer), selv forsterket, det er bedre å ikke bruke.

Typer enheter

De vanligste trekedler.

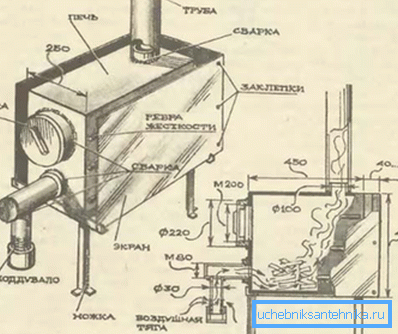

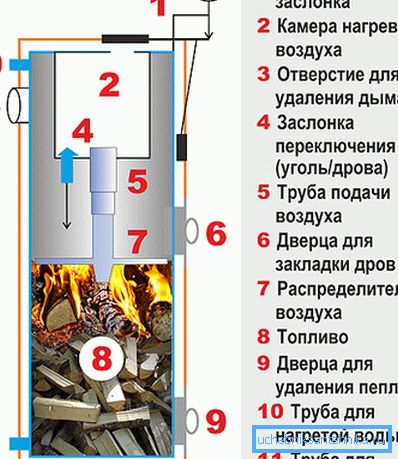

Treaggregater

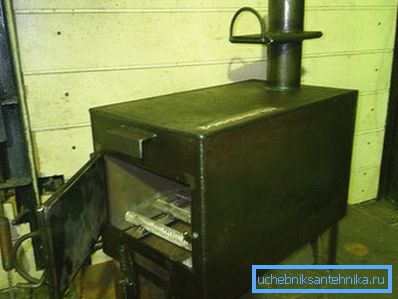

1. Den enkleste hjemmelaget trevarmekjelen har to sylindere, hvorav den minste ligger i den større.
2. Den indre strukturen er en brannkasse, og den ytre er en vanntank.
3. For å minimere sveisearbeidet, er det mulig å bruke et tykkvegget rør med større diameter som husets enhet.
4. Hjemmelaget varmekoker på treet kan ha forskjellige størrelser og former, basert på tilgjengeligheten av disse eller andre materialer. Så, kan du montere en sveiset rektangulær ovn inne i en sylindrisk vanntank. Som et alternativ - å plassere i ovnen en spole eller varmeveksler fra en rekke rør anordnet i lengderetningen eller på tverrsnitt.
5. Trekedler kan stoke på hvilken som helst type fast brensel. For dem, egnet kull, pellets, vanlig brensel, tørre torvbriketter, etc.

Den største ulempen ved slike innretninger er deres lave effektivitet.

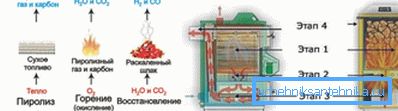

Pyrolyseanaloger

1. I slike kjeler, ved temperaturer på 200/800 ° C og en begrenset tilførsel av oksygen, avgir ved varme under forbrenning og omdannes til pyrolysegass og trekoks. Videre blandes luft inn i den oppvarmede gassen, noe som får stoffet til å antennes med frigjøring av en stor mengde termisk energi.
2. Resultatet av dette er den høye effektiviteten til enhetene, og når 92%. Ved en porsjon av brenselenheten kan operere 10/12 timer. Den vanlige hjemmelagde fastbrennstoffkoker har en indikator på 4 timer.
3. Brensel i enheten brenner gjennom med minst mulig avfall. Forbrenning av gass kan reguleres ved hjelp av automatisering.

Vær oppmerksom på! Ved separat brenning av gassformige og faste brennstofffraksjoner øker kravene til fuktighet i brensel. Med en verdi på mer enn 30% gass med stort volum vanndampforbrenninger, uansett.

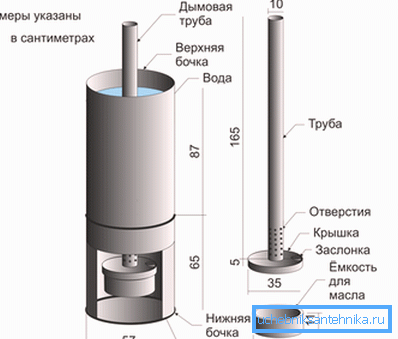

Avfallsoljeenheter

Interessante kjeler å trene. De fordamper oljen før den brenner. Når enheten når driftstemperaturer, blir dryppingen i oppvarmet pall omgående omgjort til gass, som når den blir brent, varmer varmeveksleren.

Som drivstoff i slike enheter er det mulig å bruke diesel.

Elektrisk utstyr

Hjemmelaget elektrisk kjele for oppvarming er veldig enkel i design. Inne i røret med stort tverrsnitt har varmeapparat. Returrøret er sveiset til huset fra under, matingen er montert på toppen.

Det skal bemerkes at elektriske kjeler med en kapasitet på mer enn 7 kW ikke er koblet til strømnettet ved 220 volt.

Spenningen på 380 er ikke overalt.

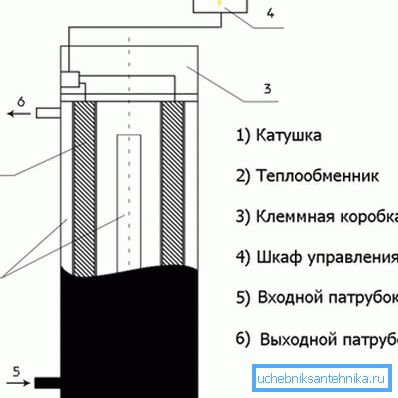

1. Mer komplisert hjemmelaget induksjonsvarmekoker.

1. Den enkleste designen består av et tykkvegget plastrør. Emaljert ledning er viklet rundt den i 100 omdreininger.
2. Det er koblet til en sveisomformer med en strøm (utgang) på 15 A.
3. Inne i saken er det elementer oppvarmet med virvelstrøm - trimming av stålstenger eller tykke ledninger.
4. Returrøret er koblet til huset nedenfra, og tilførselen fra oven.
5. Kretsen er fylt med kjølevæske, og enheten er koblet til strømforsyningen.
6. En pumpe er ikke nødvendig for en slik enhet. Sirkulasjon gir konveksjon av oppvarmet vann.

konklusjon

Oppvarming kjeler kan gjøres uavhengig. Slike innretninger er mye mer effektive enn ovner, og kan øke oppvarmingssystemets ytelse (se også artikkelen Selvflytende oppvarmingssystem: Funksjoner på enheten).

Videoen i artikkelen inneholder mye mer interessant.
