Servo for oppvarming - grunnlaget for "smart" varmesystem

Tidligere var det ikke særlig strenge krav til varmeanlegg - det var nok at rommet var varmt. I tillegg til påliteligheten må et moderne varmesystem også sørge for muligheten for å justere temperaturen over et vidt område. Servo-stasjonen er designet for å gjøre oppvarmingen så responsiv som mulig, slik at du kan justere temperaturen i rommet til graden

Anvendelsesområde

I varmesystemet kan det installeres på forskjellige steder, for eksempel hvis det er nødvendig å regulere strømmen av kjølevæske inn i varmeren, er den installert på tilførselsrøret. Men servostasjonen til varmeovnen vil tillate å regulere luftstrømmen i kjeleovnen, det vil si at varmeren vil bli justert (se også artikkelen Modern Heating Terem - høy kvalitet til en overkommelig pris).

Justering av temperaturen i rommet gjøres ofte på to måter:

• ved hjelp av termostater - Det beste alternativet ved oppvarming av radiatorer. I dette tilfellet er regulatorene installert foran hvert batteri og regulerer automatisk strømmen av kjølevæske inn i radiatoren;
• bruker servo - oftest brukt når det er nødvendig for å justere temperaturen på gulvvarme.

Vær oppmerksom på! Servoer kan installeres på varme manifold kam i stedet for de vanlige termisk hoder.

Ved varme gulv er det spesielt viktig å holde kjølevæsken ikke høyere enn en bestemt temperatur. Hvis for eksempel å regulere strømmen av kjølevæske ved bruk av konvensjonelle termostater, så kan det oppstå en situasjon når varmt vann strømmer inn i rørene når du starter systemet. Som et resultat vil det være ubehagelig å gå på gulvet en stund, og feilen på en del av rørene er mulig.

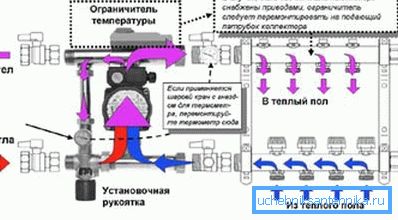

Montering av servo med 3-veisventil til manifolden vil unngå dette. Jeg pleier å gjøre dette, spesielt siden prisen på en slik enhet er minimal.

Les mer om designet

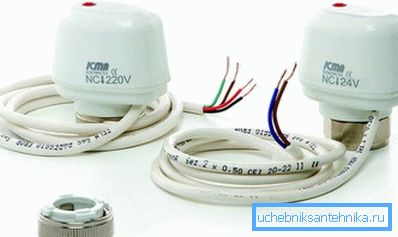

Servomotorer kan deles inn i to grupper av enheter - elektromekanisk og elektrotermisk. I det første blir mekanisk forlovelse brukt til å sette en del i bevegelse. I elektrotermiske apparater brukes stedet for en væske (gass, fast stoff) til å endre volumet når det blir oppvarmet, og de brukes i varmesystemer.

Når du velger en bestemt modell, må du vite notasjonen som brukes, det kan være slike alternativer som:

• normalt åpen / lukket;
• spenning 230 eller 24 V.

Med spenning er alt klart - 230 V betyr strømforsyning fra nettverket og 24 V - fra batterier. Men den åpne / lukkede direkte relatert til modusen for drift og omfanget av enheten.

• Normalt lukket type når lukking av kretsen gir vann gjennom rørseksjonen, er det denne typen som brukes i oppvarming;
• normalt åpen - tvert imot, når kretsen er stengt, blokkerer den bevegelsen av stoffet gjennom røret, slike anordninger brukes hovedsakelig i klimaanlegg, kjøleutstyr.

Enhet og prinsipp for drift

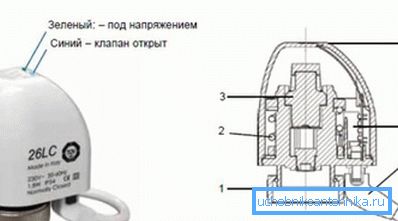

Hovedelementet i denne enheten kan kalles et lufttett kammer med en bølgepapp. Inne i dette kammeret kan det være gass, væske eller et fast stoff - når det blir oppvarmet, vil det endre bælgenes dimensjoner (forseglet kammer) og regulere stoffets strøm gjennom røret.

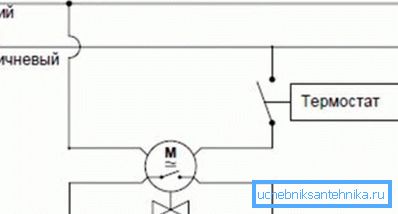

Under drift signalerer en termostat hvor som helst i rommet, servoen at temperaturen overskrider det optimale. Kretsen lukkes og strøm begynner å strømme gjennom den.

Når dette skjer, blir belgen oppvarmet og forlenget. Når belgen begynner å presse på ventilstammen, reduseres boringen i røret.

Designet er fjærbelastet, slik at etter at kretsen er åpnet igjen og bælgen kjøler seg ned, vil fjæren returnere puseren til sin opprinnelige posisjon, og borehullet vil øke i størrelse.

Installasjonsfunksjoner

Når du installerer servo-instruksjonen, ser du slik ut:

• Først er en termostat installert i rommet - den registrerer endringen i lufttemperaturen;
• Deretter installeres en to- eller treveisventil (egenskapene til hver type ventil er diskutert nedenfor);

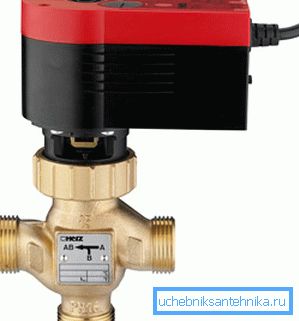

• En servo aktuator er installert direkte på ventilen og er koblet til termostaten. Enheten er drevet.

Vær oppmerksom på! I 4-kjerne servo-stasjoner er det 1 kontakt for mulig tilkobling av andre enheter.

Hvis alt tilkoblingsarbeidet er gjort riktig, så lyser lysdioden på servohodet, i henhold til fargen, kan du dømme posisjonen:

• Den blå fargen indikerer at enheten for øyeblikket er slått av, det vil si at den er i åpen tilstand;
• et grønt lys indikerer at enheten er aktivert, det vil si at servoen er stengt.

Bruke to- og treveisventiler

Aktuatoren kan brukes med to-, tre- og fireveisventiler. I varmeanlegg brukes de to første typene av ventiler mest.

Toveis servo ventiler er vanligvis installert foran radiatorene. En slik anordning har bare et innløp og et utløp, og en forandring i åpningen tillater å regulere passasjen av kjølevæsken gjennom ventilen. Installasjon av reguleringsenheten gjøres for hånd.

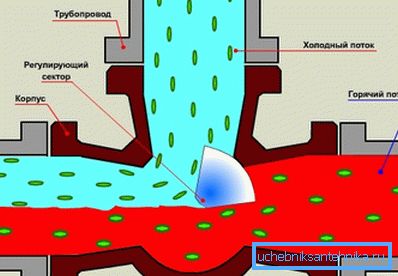

Treveis-ene tilbyr mye flere funksjoner. Ved å installere servostasjonen kan ikke bare kjølemiddelstrømmen reguleres gjennom det, men også om nødvendig å isolere varmekretsene fra hverandre.

Vær oppmerksom på! Separering av varmekretser er bare nødvendig ved bruk av vanlig radiator og lavtemperaturvarme (gulvvarme).

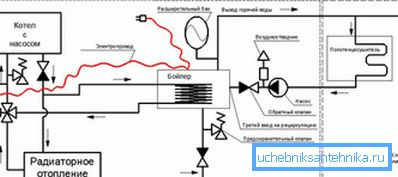

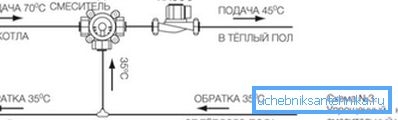

Når termoregulert, kan aktuatoren på en 3-veisventil for eksempel sørge for blanding i vannforsyningsrøret fra returrøret. Dette gir en 100% garanti for at et for varmt varmeoverføringsvæske ikke kommer inn i varmeren.

Oppsummering

Bruken av servostasjoner gir høy fleksibilitet ved justering av varmesystemet. Samtidig er kostnaden for en slik enhet liten, og enkel installasjon legger bare til sin popularitet. Et slikt varmesystem vil tillate deg å reagere tilstrekkelig og raskt på den minste temperaturendringen i huset (se også artikkelen Installere oppvarming: Tips om valg av komponenter i et autonomt system).

Videoen viser et eksempel på installasjon av en servo på varmesamleren.
