Sirkulasjonspumpe for oppvarming: valg og installasjon

Hvordan går den typiske sirkulasjonspumpen til varmesystemet? Hva er tegnene for å velge denne enheten? Hvordan installeres det i systemet? La oss prøve å svare på disse spørsmålene.

klassifisering

Husholdningssirkulasjonspumper for oppvarming av enheten er ikke veldig forskjellig fra andre pumper for å pumpe lavt forurenset væske: pumpehjulet (vanligvis sentrifugal) er ansvarlig for å skape hydraulikkhode; dreiemoment generert av en elektrisk motor.

Det er imidlertid en rekke tegn som tillater at disse enhetene blir klassifisert.

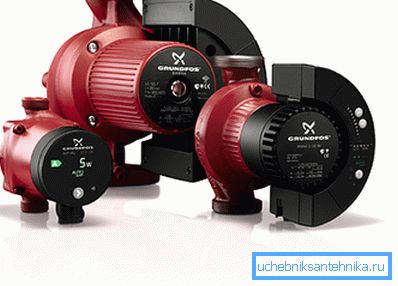

Våtrotor

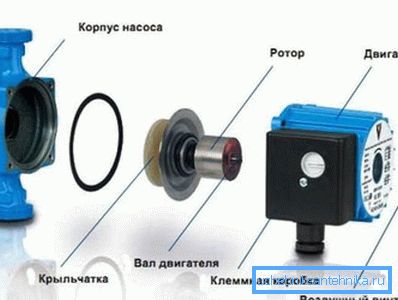

Nesten alle sirkulerende varmepumper som brukes i private hjem - med en våt rotor. Faktisk betyr dette bare at rotoren til den elektriske motoren er nedsenket direkte i kjølevæsken, som sørger for fjerning av overflødig varme og smøring av lagrene.

Populariteten til denne typen enhet skyldes et meget attraktivt sett av egenskaper:

• De er nesten stille.
• De krever ikke vedlikehold (smøring og rengjøring av lager, kulekjeder, etc.).
• Deres termiske beskyttelse er ikke avhengig av flere automatiske enheter: det sikres ved selve tilstedeværelsen av kjølevæske i kretsen.
• Sirkulasjonspumper for varmesystemer med våtrotor har som regel flere operasjonsmoduser med trinnvise eller kontinuerlig variable omdreininger.

Bare for ikke å danne en ensidig vurdering av denne klassen av enheter fra leseren, er det verdt å legge en fly i fatet honning.

1. Takket være lagersmøresystemet med kjølevæske, er pumpene svært følsomme overfor sammensetning og renhet.. Tilstedeværelsen av sand og skala er uakseptabelt.

Forresten: Problemet er fullstendig løst ved å installere et grovt filter foran enheten.

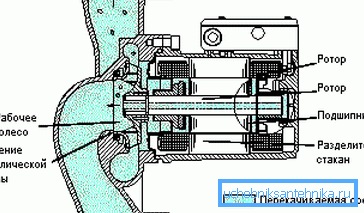

1. I denne klassen er resirkulasjonspumpen til oppvarming kun montert med en horisontal aksel.

Tørrrotor

En sirkulær pumpe til oppvarming med en tørrrotor er også ofte en pumpehjul på en felles aksel med motor; Men her roterer rotoren av motoren i luften.

Følgelig egenskapene til enhetene:

• Støynivået er over gjennomsnittet. Støy er opprettet først og fremst av en separat pumpehjul av viften som avkjøler elmotoren.
• Termisk beskyttelse gir et eget relé. Resultatet er hyppig overoppheting med brudd på statorens inter-svingmotstand under feilene.
• Pumpen krever vedlikehold (i det minste - den beryktede smøring av lager og pakking kjertel).
• Det kan ikke monteres motor ned - bare fordi motorhuset lekker, og lekkasje på akselen vil føre til kortslutning i den.
• I tillegg er enheter av denne typen vanligvis engangs-hastighet.

Hva er fordelene ved å bruke en tørrrotor med så mange ubehagelige funksjoner? Det faktum at kjølevæsken (eller et hvilket som helst annet medium) kan ha en vilkårlig grad av forurensning: Dette vil ikke påvirke levetiden til lagrene og den dyre elektriske motoren.

Enheter med en tørrrotor er flere separate underkategorier.

cantilever

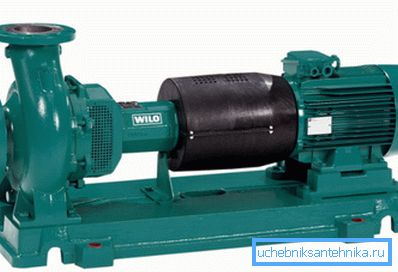

Denne klassen omfatter primært industrielle sirkulasjonspumper for oppvarming. Deres viktigste funksjon er installasjon av motor og pumpehjul på en felles plattform (konsoll) med mulighet for uavhengig utskifting; Samtidig kan motorer med forskjellig kraft og størrelse fungere med en løpehjul - det er nok bare for å holde justeringen under installasjonen.

Merk: pumpehjulet sitter ikke her på samme bakke som motorrotoren. De er vanligvis forbundet med flenser.

Når du installerer denne klassen av enheter, er det nyttig å kjenne et par finesser.

• Kraftige industrielle sirkulasjonspumper til oppvarming er montert på et eget fundament, ikke knyttet til grunnlaget for bygningen.
• For å eliminere mindre aksiale avvik, blir flensene av forbindelsen mellom motoren og pumpeakselen ofte ikke fast forbundet med bolter, men med stykker av forsterket gummi (for eksempel et transportbånd).

blokk

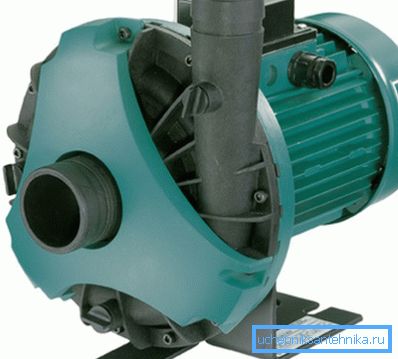

I motsetning til den tidligere konstruksjonen står pumpehjulet i en felles aksel med motoren i blokkpumpen. Pumpen fungerer kun med en type motor.

inline

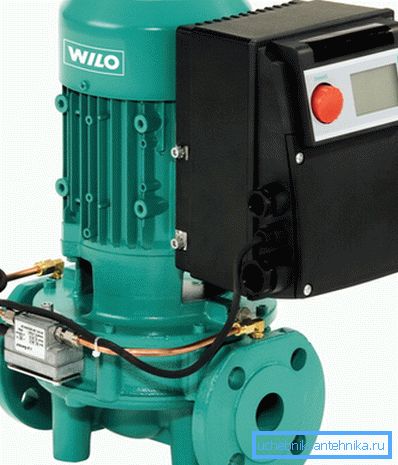

Denne sirkulasjonspumpen i varmesystemet er karakterisert ved at innløps- og utløpsforbindelsene er på samme akse, som gjør at den kan monteres på en rett rørseksjon med en minste avstand mellom flensene (in-line, line-line).

Valg av parametere

Så, vi må gjøre egne hender for å montere et varmesystem med kjente egenskaper (antall og type varmeovner, rørdiameter, etc.).

Hvordan velge de optimale tekniske egenskapene til enheten?

Strømforsyning

For industrielle enheter med betydelig kraft er det 380 volt; 220 for de fleste husholdninger. Den eneste fordelen med strømforsyning fra 12 volt er økt sikkerhet i tilfelle skade på saken; Prisen på denne sikkerheten er behovet for å kjøpe en ekstra omformer og installere lavspente ledninger.

Hodetrykk

Hvis industrielle varmesystemer med pumpesirkulasjon krever komplekse hydrauliske beregninger for å bestemme behovet for trykk, er alt enkelt med hytter og leiligheter: Den hydrauliske motstanden til kretsen av en hvilken som helst rimelig lengde overstiger ikke 2 meter, noe som passer til minimumsverdien av denne egenskapen.

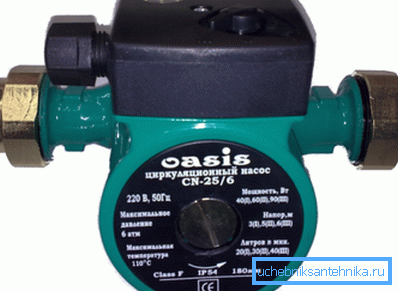

Hvor i merkingen av pumpen kan du finne en indikasjon på trykket skapt av ham?

Som regel, et sted i nærheten av navnet, er det to grupper med tall skilt av en bindestrek (for eksempel 25-40). I denne merkingen:

produktivitet

Det kan velges på to måter. Den enkleste av dem kommer ned til å bestemme det totale volumet av varmesystemet og multiplisere det med tre.

Nok en gang: pumpen skal kjøre gjennom alt volumet av kjølevæsken tre ganger i timen. Med en langsommere sirkulasjon i alvorlige frost, vil forskjellen i temperatur mellom begynnelsen og slutten av kretsen være for stor.

Metoden for å estimere ytelsen til varmekapasitetens totale varmekapasitet er noe mer komplisert.

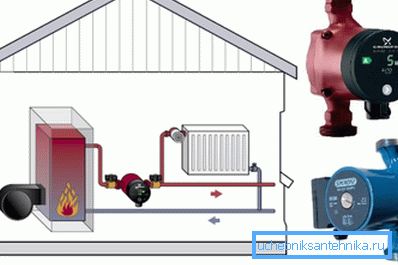

Beregningsformelen er G = Q / (1,163 * Dt) hvor:

• G - produktivitet i kubikkmeter
• Q er kraften til varmekilden eller den termiske effekten av en separat krets i kilowatt.

• 1,163 er varmekapasiteten til vann (konstant);
• Dt er temperaturforskjellen mellom strømning og retur (normalverdien er 20 grader).

Så, for en kjele med en kapasitet på 16 KW og et 20 graders temperatur delta, er en utgang på 16 / (1,163 * 20) = 0,7 m3 / time optimal.

montering

Hvor vanskelig er det å installere sirkulasjonspumper for varmeanlegg med egne hender?

Generelt er det få finesser her.

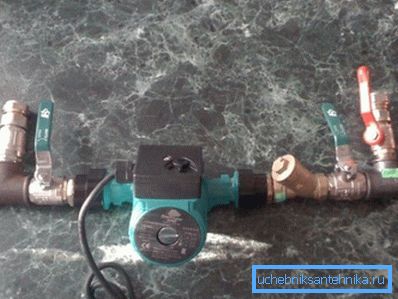

• Strømtilkobling anbefales sterkt via et jordet uttak.
• Et grovfilter plasseres foran pumpen langs kjølevæsken.
• På begge sider av pumpens montering og filteret på varmeventilen er plassert - ventil eller portventil.

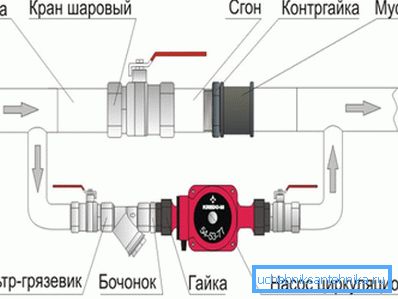

• Hvis pumpen er plassert i tyngdekraft og i fremtiden skal den brukes med naturlig sirkulasjon, er det forbikobling mellom de tappende forskyvningene. Det leveres nødvendigvis med en tilbakeslagsventil (bedre ball).

Nyttig: Hvis pumpen løper, er det ingen sirkulasjon i varmesystemet, dette betyr mest sannsynlig en beslaglagt returventil. Kjølevæsken begynner å sirkulere i en liten sirkel, gjennom omkjøringen.

konklusjon

Vi vil vurdere vår (om enn noe overfladisk) bekjentskap med denne typen oppvarmet utstyr holdt.

Som alltid vil den vedlagte videoen gi leseren ekstra materialer. Lykke til!
