Slik beregner du antall radiatorseksjoner: standard,

I denne artikkelen vil vi lære å beregne antall deler av en radiator. Videre vurderer vi hvordan du skal forkorte ovnen i lengden eller omvendt, hvordan du kan øke den. Artikkelen er av stor interesse, fordi riktig valg av dimensjonene til oppvarmingsanordningen gjør det mulig å skape optimale forhold for komfortabel levetid i et gitt rom.

Selvfølgelig kan varmestyrkenes varmeintensitet styres av termostater, hvor prisen er høy. Men dessverre er installasjonen av slike enheter rettferdiggjort i større grad i autonome, snarere enn i sentraliserte systemer. Videre, hvis batterilengden velges mindre enn nødvendig, blir det ikke lett å rette situasjonen med termisk hode.

I denne situasjonen vil den eneste effektive løsningen være å beregne antall radiatorer på riktig måte.

Kriterier som påvirker tellingen

Før du beregner det nødvendige antall radiatorelementer, er det nødvendig å bestemme hvilke kriterier som på en eller annen måte kan påvirke resultatet av beregningene.

Blant disse kriteriene legger vi merke til følgende:

• Romområde, som for å varme et stort rom, vil oppvarming enheter med imponerende standard størrelser være nødvendig;
• Takhøyde, som jo høyere taket, jo mer varmeoverføring vil være nødvendig fra radiatorer;
• Avstanden som silen stikker ut over batteriet. Jo større denne avstanden er desto større er strømmen som trengs for å oppnå de nødvendige konvektionsparametrene;
• Avstanden fra toppen av batteriet til kanten av karmen og avstanden fra den nederste kanten av varmeren til gulvet;
• Type materiale som brukes ved produksjon av varmeren, som forskjellige metaller og legeringer er forskjellige i forskjellige termiske ledningsevne parametere.

Den elektroniske kalkulatoren for å beregne antall radiatorelementer er en programvare som gir gjennomsnittlige resultater når de behandler de angitte dataene.

Men dessverre tar ikke mesteparten av kriteriene på Internett-applikasjonen hensyn til det. Derfor, for ikke å bruke gjennomsnittsdataene, vil vi forsøke å gjøre beregningene med egne hender.

Standard Beregningsmetode

Hvordan beregne du hvor mange radiatorer du trenger? Det er flere mer eller mindre effektive måter å utføre beregninger på.

Vurder standardveien:

• I samsvar med standardene gitt i SNiP, for å varme 1 m? Batterilokalene skal operere med et strømnivå på 100 watt. Bare i dette tilfellet kan du stole på et komfortabelt levekår;
• For beregninger kan følgende formel for beregning av seksjoner av radiatorer brukes: S * 100 / P. Her er P kraften til hvert radiatorsegment (parameteren måles i watt), S er arealet av rommet (målt i kvadratmeter);

Viktig: Hvis de fleste veggene i rommet er eksterne, da beregner vi økningsfaktoren, som er 1,2. Dermed må det resulterende antall segmenter bli multiplisert med 1,2 og avrundet resultatet til et helt tall.

• Hvis installasjonen av varmeovner utføres i et rom med en takhøyde på 3 meter eller mer, vil det bli nødvendig med mer varmeoverføring for å sikre normal konveksjon. Derfor vil den tidligere foreslåtte formelen være irrelevant;
• I dette tilfellet vil det være tilrådelig å bruke følgende formel: S * H ​​* 40 / P. I denne formelen er S romets størrelse (målt i kvadratmeter), P er kraften i hvert segment (målt i watt) og H er takets høyde (målt i meter).

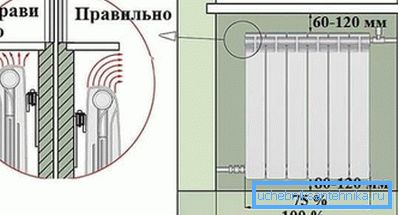

For at beregningen av antall radiatorseksjoner ved hjelp av de tidligere foreslåtte formlene skal være korrekt, må batteriet installeres på følgende måte:

1. Fra bunnen av varmeren til gulvet skal avstanden være minst 8 og ikke mer enn 12 cm;
2. Avstanden fra stigerøret til varmeren må være minst 30 cm.

Omtrentlig beregningsmetode

Vurder hvordan du beregner deler av radiatorer ved hjelp av en forenklet metode. Basert på gjennomsnittsparametrene for seriebatterier kan det antas at et segment i et rom med en takhøyde på 2,5 m kan varme opp et område på ikke mer enn 1,8 m?

Derfor er beregningsinstruksjonen som følger:

• Multipliser lengden på rommet ved bredden og få området;
• Deretter deles det resulterende tallet med 1,8 og finner ut hvor mange deler som trengs i rommet;
• Hvis rommet er stort og det er flere vindusåpninger, del det resulterende tallet med antall åpninger og finn ut hvor mange radiatorer og med hvilke størrelser du trenger å installere i rommet.

Viktig: Den omtrentlige metoden for å utføre beregningene er fulle av unøyaktigheter, da det ikke tar hensyn til mange faktorer som kan påvirke graden av varmeoverføring. Derfor benyttes denne metoden sjelden. Resultatet fra en omtrentlig beregning skal avrundes til nærmeste hele tall.

Volumetrisk beregningsmetode

Ved hjelp av denne metoden kan du selvstendig utføre beregningen av deler av radiatorer. Først må du beregne volumet på rommet. For å gjøre dette, bør du vurdere området og formere det med takets høyde.

Ifølge statistikken kan ett segment av et mellomstort batteri (strøm opp til 200 W) varme opp til 5 m? Dermed vurderer vi volumet på rommet og deler det med 5. Som et resultat, får vi antall radiatorseksjoner vi trenger.

Oppvarming enheter presentert på salg kan ha ikke bare sectional, men også panel konstruksjon. Hvordan, i dette tilfellet, bestemme parametrene til radiatoren?

Faktisk er alt ikke så vanskelig:

• Utfør beregningen av radiatorens seksjoner i henhold til en av de ovennevnte ordningene;
• Videre multipliseres det resulterende tallet med bredden på seksjonen (i gjennomsnitt 9-10 cm) og vi får varmen til varmeren;
• Etter det velger vi panelbatteriet i lengde med 10% mer enn resultatet oppnådd under beregningene.

Hvordan forkorte eller rampe opp varmeren i lengde

Utformingen av alle seksjonelle batterier er lik, uavhengig av materialene som brukes i fremstillingen. Samlingen av seksjonene sammen utføres ved bruk av spesielle metallnippler.

Nipler er en type montering laget i form av en hul sylinder, der det er ytre gjenger på begge sider. I midten av brystvorten er installert elastisk polymerpakning med egnet diameter.

For støpejernsbatterier brukes en brystvorte med en ytre diameter på 30 mm, og for bimetall og aluminium med en diameter på 25 mm. To ganger halvparten av brystvorten er skrudd inn i de tilstøtende segmentene.

For å forkorte eller, tvert imot, forleng batteriet, er det nødvendig med en spesiell nøkkel. Inne i brystvorten er det spesielle spor som nøkkelen klemmer seg under installasjonsprosessen.

Siden brystvorter for støpejern er 5 mm større enn nippler for bimetall og aluminium, har nøklene forskjellig størrelse på arbeidsdelen. Det vil si for støpejern, nøkkelen er større, og for bimetall og aluminium brukes en nøkkel med en mindre størrelse på arbeidsdelen.

Eksternt er nøkkelen en metallstang i den ene enden av hvilken sporene er sveiset i form av et kryss som passer inn i sporene på brystvorten. På baksiden av nøkkelen er hodet sveiset med hull for porten eller med hakk for en skiftenøkkel.

Viktig: I dag kan du kjøpe hjemmelagde nøkler, men det er bedre å bruke verktøyfabrikken. På fabrikkverktøyet, langs hele stangens lengde, er det risiko, hvor avstanden tilsvarer bredden på segmentet.

Instruksjonene for demontering og montering av radiatorer er som følger:

• Sett nøkkelen ved arbeidsenden i sin tur i øvre og nedre innløp, for så mange kutt som for segmentene vi planlegger å forkorte varmeren;
• Følg sporene med en nøkkel, skru brystvorten mot klokka;
• Forlengelse utføres i omvendt rekkefølge. Forhåndsskruer brystvorten inn i innløpene på batteriet og sett på pakningen;
• Deretter lener vi seg mot brystvorten.
• Sett nøkkelen inn og vri nippelen slik at den er skrudd inn i den stabbare delen. Det faktum at brystvorten har tatt den rette posisjonen, kan forstås av risiko og av økt innsats på kragen.

konklusjon

Nå vet du hvordan du skal beregne det nødvendige antall seksjoner og hvordan du monterer et batteri med riktig størrelse. Mer nyttig informasjon kan bli funnet ved å se videoen i denne artikkelen.
