Slik beregner du rørets diameter for oppvarming: en enkel

Hvordan beregne diameteren til oppvarmingsrøret, hva skal innløpet til radiatoren, og hva - fylling? Det er klart at hydrauliske og varmekonstruksjonsberegninger er ekstremt komplekse; Men det er kanskje en slags forenklet algoritme, selv om det gir et omtrentlig resultat?

La oss finne ut det.

beskrivelse

Faktisk kan vi tilby leseren den enkleste ordningen med omtrentlig beregning. Det kommer ned til å bruke tabellen over varmeflussavhengigheter ved et konstant delta i temperaturer på rørdiameter og kjølevæskehastighet (les også artikkelen. Hva er de beste rørene for oppvarming: En analyse av de fire vanligste alternativene).

Med tanke på det faktum at diameteren av rørledningene som brukes i varmesystemer er ganske stor, vil feilen få liten effekt på resultatet.

Vi må imidlertid forstå at vi forsettlig forsømmer en rekke faktorer.

• Rørmaterialet påvirker dets hydrauliske motstand. Stål med grovhet vil hemme strømmen mer enn glatt polypropylen.

Merk: over tid vil forskjellen i hydraulisk motstand øke. Ståloverflaten vil gradvis bli overgrodd med rust- og kalkavsetninger, og plasten vil forbli den samme glatte og etter 30 års drift.

• Hver sving eller diameter overgang øker i tillegg strømningsmotstanden.
• Den samme effekten på den har ventiler. Trykket vil uunngåelig falle på hver ventil og gasspjeld.

Det er noen gode nyheter. Siden verdien av varmeflensen er gitt for faste verdier av kjølevannets hastighet, forblir den uendret for eventuelle endringer i varmesystemets konfigurasjon.

Vår oppgave er bare å sikre tilsvarende hastighetsverdier; Dette vil tillate bruk av en flersengs sirkulasjonspumpe, hvis pris ikke er mye høyere enn for en engangs-pumpe.

Innledende parametere

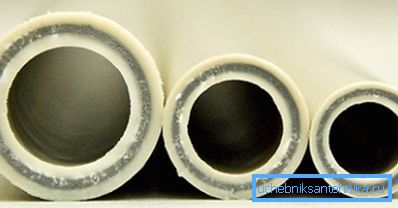

Så, hvordan velge diameter av rør til oppvarming?

Først må du bestemme grensevilkårene.

• For beregninger bruker vi et temperaturdeltak på 20 ° C, typisk for et autonomt radiatorvarmesystem.. Som regel opprettholdes strømningstemperaturen ved ca. 75 ° C, returstrømmen - 55 ° C. Dermed gir vi den maksimale ressursen av polymerelementene i rørledningen, høy varmevekslingseffektivitet og unngår dannelse av kondensat på varmeveksleren i kjelen.

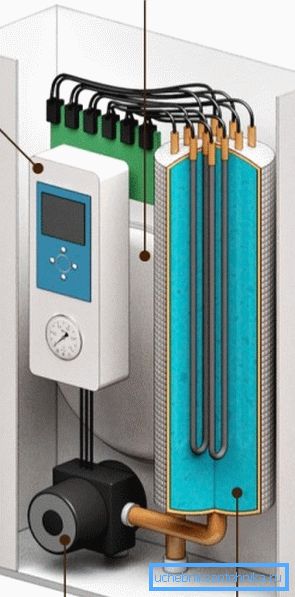

For å klargjøre: Selvfølgelig snakker vi om utstyr til fast brensel og gass. Av åpenbare grunner er den elektriske kjelen av kondensat på varmeveksleren ikke redd.

• Kjølevæskens hastighet bør normalt være omtrent 0,6 - 1 meter per sekund. Ved mindre verdier av delta temperatur i kretsen vil lengre grad uunngåelig overstige 20 grader. Ved høyere (1,5 m / s og mer) - vil det oppstå hydraulisk støy.

beregningen

Faktisk er beregningen av hvilken rørdiameter som er nødvendig for oppvarming, består av to operasjoner.

1. Først beregner vi behovet for termisk kraft for huset som helhet eller et eget rom.
2. Deretter kontrollerer vi bordet hvor vi velger diameteren for den nødvendige varmefluss og kjølevæsken.

Termisk kraft

Instruksjonen for beregning av varmetilbehøret til et privat hus er som følger:

1. Basisverdien er tatt som 60 watt per kubikkmeter internt volum på rommet.

Merk: Ved beregning av varmenes behov for en leilighet reduseres denne verdien til 40 W / m3. Bygningskuvertet er i kontakt med den kalde gaten; Leiligheten er omgitt av varme rom.

1. Hvert vindu legger til 100 watt for å varme etterspørselen; dør som fører til gaten - 200.
2. Til slutt, i et varmt og kaldt klima, vil det virkelige varmetapet variere. For å kompensere for denne faktoren innføres en regional koeffisient: 0,7-0,9 for de sørlige regionene (Krasnodar Territory, Krim), 1,2-1,3 for de sentrale regionene (Moskva og Leningrad-regionene), 1,5 for Fjernøsten og 2 , 0 for Yakutia og Chukotka.

La oss eksempelvis beregne behovet for varme på en etasje i et hus som måler 6 x 12 x 3,2 meter med fire vinduer og to dører.

Beliggenhet - Krim.

1. Volumet på rommet er 6 x 12 x 3,2 = 230,4 m3. Multipliser med 60 W / m3: 230,4 x 60 = 13824 W.
2. Fire vinduer og to dører til gaten vil øke behovet for varme til 13.824 + (100 x 4) + (200 x 2) = 14.624 watt.
3. Krim med sine varme vintre vil gjøre sine egne tilpasninger: 14,624 x 0,7 = 10,236,8 W, eller 10 kW.

diameter

Nå forblir det bare en liten ting - på grunnlag av behovet for varme bestemmer hvilken diameter røret skal velge for oppvarming. Til dette formål trenger vi referansedata.

Det er selvsagt tilstrekkelig en pakning for fylling med et rør med en innvendig diameter på 15 millimeter ved en strømningshastighet på kjølevæsken på 0,7 m / s.

nyanser

• Som det er lett å se, er det ikke mulig å lage hjemmelagde beregninger for individuelle 1-3 KW varmeovner ved hjelp av dette bordet. Det er imidlertid ikke nødvendig: rør med en indre diameter på mindre enn 12 mm, kjøper du rett og slett ikke i butikken.

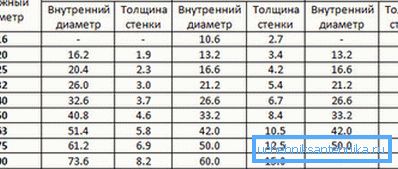

• For polymer- og metall-plastrør indikerer selgere vanligvis ikke intern, men utvendig diameter. Ikke glem å ta hensyn til tykkelsen på veggene sine.

• Hvis fyllingen av et enkeltrørssystem må ha en konstant diameter, kan det i tilfelle av en to-rørskjema reduseres tverrsnittet når avstanden fra kjelen øker. Beregningen utføres separat for hver del, med tanke på varmebehovet.

konklusjon

Vi håper at denne beregningen vil hjelpe leseren til å unngå unødvendige problemer og kostnader når man bygger et varmesystem i eget hjem.

Som vanlig vil videoen i denne artikkelen tilby tilleggsinformasjon. Lykke til!
