Slik installerer du et termisk relé for oppvarming med egne

Denne artikkelen handler om metoder for automatisk justering av elektrisk oppvarming. Vi må kjenne til de typene termostater som tilbys av det moderne markedet og lære å koble dem riktig til lasten og hvor de skal plassere temperaturføleren. Så la oss komme i gang.

Hvorfor trenger du det

Hovedmotivet er ganske forståelig: sparer strøm. Det er den dyreste kilden til varmeenergi; elektriske ovner brukes bare der det ikke er mulig å bruke hovedgas, pellets, kull eller brensel.

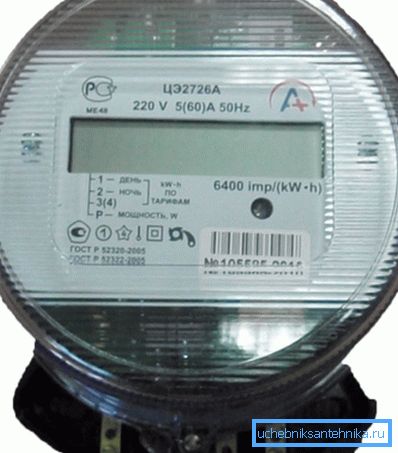

Forresten: bruk av natttariffer kan redusere kostnadene ved oppvarming med elektrisitet med 20-30%.

I tillegg til besparelser, ikke glemme om det er praktisk å bruke elektrisk oppvarming. Når du arbeider med en konstant kraft på varme dager, må innbyggerne i et hus eller en leilighet lide av varmen eller (med vinduene åpne) utkast. Manuell justering av åpenbare grunner vil ha en betydelig tröghet: incitamentet til å redusere graden av oppvarming skjer først etter at temperaturen avviker fra komforten ved 4-5 grader.

Termostatisk relé tillater deg å opprettholde den optimale temperaturen i rommet med en nøyaktighet på 1-2 grader.

Valg av termostat

Alle termostater for oppvarming kan deles inn i tre hovedkategorier.

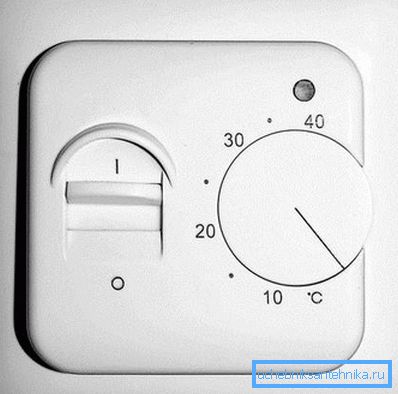

Elektro

Strengt tatt kan bare denne typen regulator kalles et relé: en elektromekanisk enhet som fysisk åpner kontaktene, blir faktisk brukt til strømstyring. Listen over funksjonene til elektromekaniske termiske brytere er minimal.

De kan:

1. Slå på og av. Til dette formål brukes vanligvis en separat mekanisk bryterbryter.
2. Still temperaturen ved hjelp av et hjul med verdier som er trykt på den eller en sak.. Det typiske temperaturområdet er fra +5 til +40. Det er klart at jo høyere temperaturen er, jo større er forbruket av varme.

For å klargjøre: energiforbruket for å opprettholde temperaturen bestemmes, selvfølgelig, ikke av absolutt verdi, men ved temperaturen delta med gaten. Kostnaden for å opprettholde + 30C i et hus med +15 på gaten og +5 for gate -10 vil være det samme.

1. Oppretthold automatisk ønsket temperatur, med fokus på indikasjonene på et eksternt termoelement.

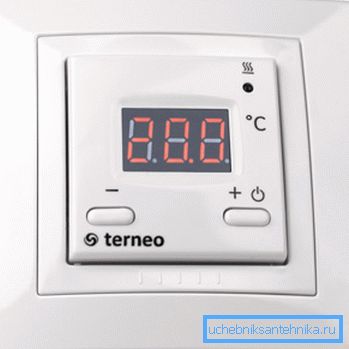

digitalt

Funksjonaliteten til digitale termostater er identisk med den forrige typen.

Bare tre forskjeller:

1. I stedet for tallene som skrives ut på manuell regulator, brukes en flytende krystallskjerm.
2. Å slå av varmen er ikke betrodd til et konstant klikkrelé, men til en støyfri transistorenhet.
3. For å stille inn driftstemperaturen, bruk talltastaturet.

Det er en oppfatning at digitale termostater er mer presise enn mekaniske. Dette er bare delvis sant: Takket være det digitale displayet på dem, er det lettere å stille inn ønsket temperatur. Men hvor nøyaktig det opprettholdes, avhenger av kalibrering av enheten for en bestemt termisk sensor og er ikke relatert til typen regulator.

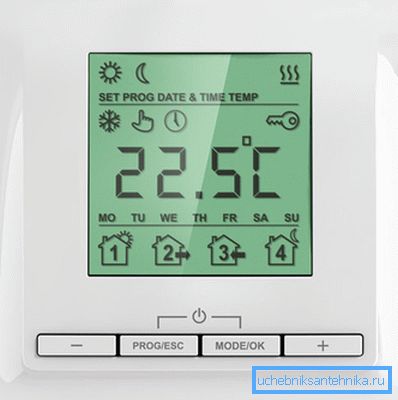

programmerbar

En ekstra funksjon legges til den digitale justeringen: evnen til å stille inn daglig og ukentlig arbeidsplan. For eksempel i helgene kan huset ditt opprettholdes på + 20 C om dagen og +16 om natten; I løpet av samme arbeidstid vil en tom leilighet bare varme opp til + 8C.

Det ser ut til at valget er åpenbart: En programmerbar kontroller er tydeligvis mer fordelaktig enn andre termiske brytere. Det er imidlertid verdt å vurdere prisen på enhetene selv:

Hvis det i et tøft klima lønner seg raskere, så med et månedlig varmeforbruk av elektrisk oppvarming på et par hundre kilowatt-timer, vil tilbakebetalingsperioden øke til et dusin eller to år.

Kompatible enheter

Hvilke varmekilder kan du koble til termostaten? Generelt til alle enheter med direkte oppvarming uten egne digitale kontroller. Ikke alle elektroniske styrekretser reagerer korrekt på permanent strømbrudd av en ekstern termostat.

I listen:

• Kabel og film gulvvarme. Dette er den mest økonomiske typen elektrisk oppvarming: På grunn av optimal temperaturfordeling i volumet av et oppvarmet rom, kan det redusere kostnadene sammenlignet med konvektiv oppvarming med 30-50 prosent.
• Varmeovner.
• Olje radiatorer.

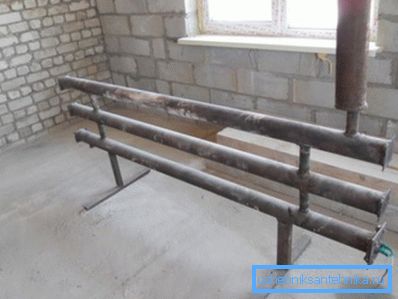

• Register med innebygde varmeovner.

Bare en begrensende faktor er strømforbruket av enheten. Et typisk termisk relé har en begrensning på 3.600 watt, som tilsvarer arealet av et lite rom. Med større forbruk brukes flere uavhengige varmeapparater, hver med sin egen termostat.

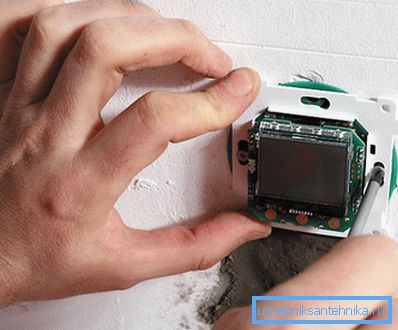

montering

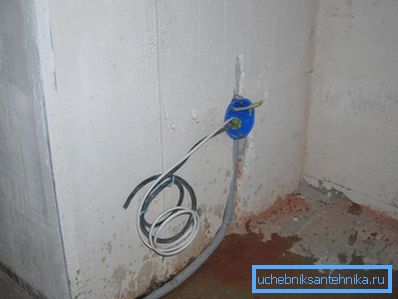

Alle solgte termostater innebærer skjult installasjon i kryssboksen. I en betong eller murvegg er hullet for det valgt med en krone på 65 mm; esken er forseglet med sement eller gipsgips. Med gipsplater brukes spesielle bokser, klemmer arket på begge sider.

Er det mulig å montere termostaten åpent?

Ja, men med et par reservasjoner.

1. Du trenger en spesiell adapterboks som er skrudd på veggen med en vanlig dowel-skrue.
2. Det er bedre å fjerne ledningene for kraft- og temperatursensoren i kabelkanalen.

Et viktig punkt: I bygninger laget av brennbare materialer, foreskriver brannforebyggelsesinstruksjonen å montere høyspenningsledninger i stålrør.

Standard installasjonshøyde på termostaten er den samme som for bryterne, 90 cm fra gulvnivå.

forbindelse

Det er enkelt å koble en regulator med egne hender - det er nok bare å nøye studere merkingen av funnene.

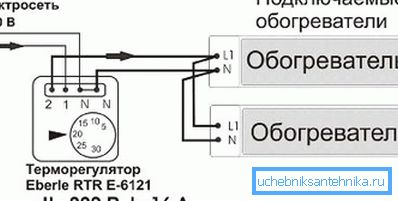

Om nødvendig kan to varmeelementer kobles parallelt med ett par klemmer - hvis bare deres totale effekt ikke overskrider det termiske reléets egenskaper.

Termisk sensor

Hvor er temperaturføleren montert?

Det avhenger hovedsakelig av typen varmeelement.

1. I tilfelle av et kabel oppvarmet gulv, legges det i en skrape inne i PVC-røret, som gjør det mulig å skifte sensor når den svikter.
2. Med en film varm gulv termisk sensor passer inn i underlaget under filmen. Siden både sensoren selv og ledningen for å koble den vanligvis har et ganske imponerende tverrsnitt, må de velge et spor for dem.
3. Med en rekke varmeelementer med høy temperatur - konvektorer, registreres med oppvarming etc. - Sensoren er montert på veggen og maskert av støping, hylle eller på annen måte.

Selvfølgelig, når du velger et sted for et termoelement, bør du ikke glemme sunn fornuft.

• Dekorativ trim bør ikke forstyrre fri sirkulasjon av luft i nærheten av temperatursensoren.
• Den ligger utenfor direkte sollys og utkast.
• Du må ikke installere sensoren i den oppadgående luftstrømmen fra varmeapparatet. I dette tilfellet vil hans vitnesbyrd være langt fra gjennomsnittstemperaturen i rommet.
• Det er bedre å plassere høyden på sensoren fra gulvet i området 90-120 cm. Dermed vil avlesningene svare til din subjektive oppfatning: +20 på gulvnivå kan resultere i +28 på høyden av menneskelig vekst.

Forresten: Mange programmerbare termiske brytere leveres med sine egne temperatursensorer.

konklusjon

Vi håper at anbefalingene presentert til leseren vil være nyttig for ham når han installerer sin egen elvarme. Som vanlig inneholder vedlagte video flere tematiske materialer. Lykke til!
