Slik installerer du et to-rørs varmesystem

Det mest brukte varmesystemet er vann. Med sin hjelp oppvarmes mer enn 67% av alle fasiliteter i vårt land. Hun har flere varianter, blant hvilke den mest populære er to-røret. I dag satte vi oss opp som å fortelle om hva som utgjør et to-rørs varmesystem med naturlig sirkulasjon og mekanisk mer detaljert, slik at du får så mye kunnskap om det som mulig.

Hva er prinsippet om operasjon

I dette tilfellet vil det ikke være noen overraskelser, systemet er en lukket krets gjennom hvilken det oppvarmede kjølevæsken sirkulerer fra varmeren til radiatorene. Det samme prinsippet er observert i alle andre strukturer hvor vann brukes til oppvarming.

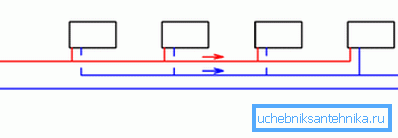

Den eneste forskjellen er bruken av to rørledningsgrener samtidig:

• den første transporterer og distribuerer varmt kjølevæske;
• den andre fjerner den avkjølte væsken fra radiatorene og returnerer den til kjelen.

nytte

Et alternativ er en billigere og enkel one-pipe-konstruksjon, men på grunn av de åpenbare fordelene ved to-røret, mister den popularitet. Vurder dem mer detaljert:

Av manglene er det vanlig å merke rørledningens dobbelte lengde, noe som øker finansutgiften i forhold til enrørsvarianten. Selv om det i dette tilfellet ikke kan betraktes som en negativ egenskap, da rørene har liten diameter, er dimensjonene til festeelementer, ventiler, tilkoblinger og beslag også små.

Faktisk overstiger de totale kostnadene bare litt utgiftene på et ett-rørs varmesystem. Samtidig får du mye mer fordeler.

typer

Oppvarmingssystemer er generelt delt inn i åpen og lukket.

Hovedkriteriet for denne separasjonen er typen ekspansjonstank som brukes i konstruksjonen.

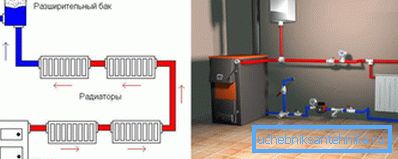

1. I den åpne versjonen er den plassert på den øverste delen av kretsen, hvor kjølevæsken kan fordampe fritt. I dette tilfellet vil det indre trykket i systemet være relativt lavt.

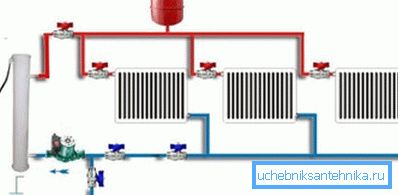

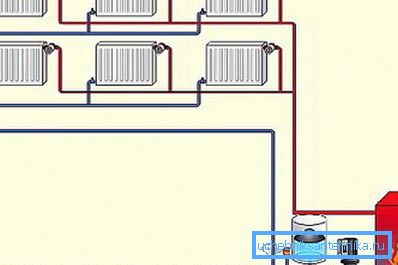

1. Den lukkede standardrørversjonen er utstyrt med en utvidelsestank av membrantype, slik at væsken sirkulerer rundt kretsen under tvunget trykk. Siden fordampningen er fraværende, tillater det å bruke mer praktiske løsninger, som er basert på glykoler, som varmebærer i tillegg til vann. Lukkede systemer betraktes som de mest sikre og miljøvennlige.

Avhengig av plasseringen av rørledninger som forbinder alle elementene i strukturen, kan vi skille mellom:

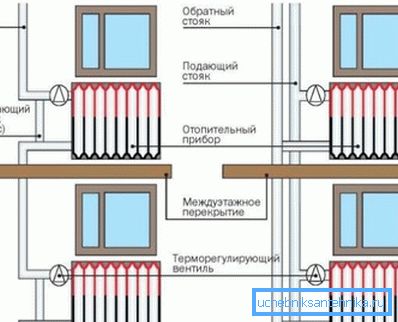

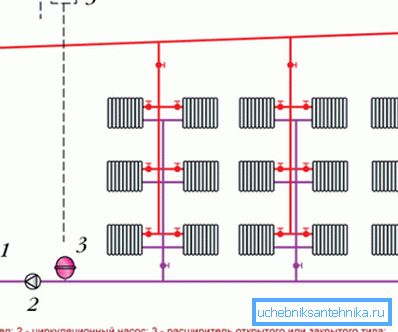

1. Vertikalt to-rørs varmesystem når batteriene er koblet til en vertikal stigerør. Påfør det i flere etasjes bygninger, og gir muligheten til å feste den på hver etasje separat. Den største fordelen med designet er fraværet av luftplugger når du bruker den. Prisen på arrangementet vil være høyere enn andre alternativer.

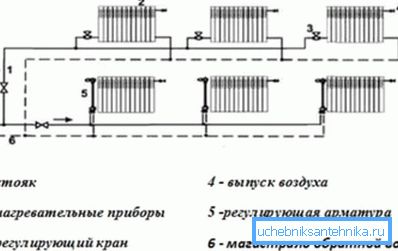

1. Horisontal 2-rørs varmesystem brukes vanligvis i en-etasjers bygninger med et stort område. Tilkobling av varmeovner utføres til en horisontal rørledning. Den akkumulerte luften tømmes ved hjelp av Mayevsky-kranen.

Tips: I dette tilfellet legger du stigerørene bedre på landingen eller i korridoren.

ordning

Påfør to hoveddesigner:

1. Lavere, når rørledningen som kommer fra kjelen, legges i nedre del av bygningen, for eksempel i et underjordisk rom, gulv eller kjeller. Omvendt posisjon er enda lavere, og for å oppnå en normal sirkulasjon av kjølevæsken, er kjelen plassert lavere, slik at alle radiatorer plasseres over det.

Tips: Pass på å slå på luftledningen i kretsen, sett den på toppen. Med hjelpen vil overskuddsluft bli fjernet fra nettverket.

1. Den øvre, når distributørlinjen passerer gjennom toppen av strukturen, og ekspansjonstanken er montert på det høyeste punktet av kretsen. Vanligvis passerer rørledningen gjennom den isolerte loftet, som er uakseptabelt for bygninger med flatt tak.

Tips: To ledningsalternativer kan brukes til både horisontale og vertikale varmesystemer.

Hydraulisk beregning

Det må gjøres før arbeidet pågår ved installasjon av varmekonstruksjoner, da det vil være individuelt for hver struktur. Den hydrauliske beregningen av et horisontalt to-rørs varmesystem, så vel som en vertikal, utføres vanligvis i henhold til et foreløpig "utkast" -skjema, som inkluderer alle elementene.

Under beregningene skilles den mest belastede ringen av rørledningen, som skal tas som beregnet objekt og deles inn i betingede seksjoner.

Som et resultat vil huseieren motta:

• verdien av mulig trykkfall i kretsen;
• Den mest optimale diameteren av rørledninger;
• området radiatorer som er nødvendige for oppvarming, hvorfra det er mulig å oppnå et antall oppvarmingsanordninger.

Hydraulisk beregning av et to-rørs horisontalt varmesystem utføres ved hjelp av flere teknikker.

Nedenfor forteller vi om de vanligste:

1. Beregninger utføres under hensyntagen til egenskapene til motstands- og konduktivitetsverdier. Takket være dette er det mulig å oppnå reelle data om temperaturen til hvert element i varmekretsen og den nøyaktige strømmen av vann.

1. Beregninger utføres på det spesifikke trykkfallet. Resultatet er et klart fysisk bilde av prosessen, som viser den faktiske fordelingen av motstand i rørledningen.

Hydraulisk beregning av to-rørs varmesystem gir deg endelig mulighet til å vite nøyaktige parametere av temperatur, samt strøm av kjølevæske i hvilken som helst del av kretsen. Dette vil være grunnlaget for å organisere en bygningens varmeplan.

montering

Installasjon av et 2-rørs varmesystem begynner etter beregningene, utarbeidelse av et nøyaktig kretsdiagram og oppkjøpet av nødvendig utstyr.

Nedenfor vil bli fortalt om rekkefølgen av gjennomføringen:

1. Installer varmekjelen. Det beste alternativet betraktes som et lite separat rom, hvor ventilasjon er riktig utstyrt, som vil fjerne forbrenningsproduktene. Vi anbefaler å revet gulv og vegger med spesialdesignede ildfaste materialer. Plasser kjelen bort fra veggene, med en praktisk tilnærming til vedlikehold.

1. Sikre sirkulasjonspumpen til rørledningen og distribusjonsmanifoldet, hvis det er planlagt.

1. Kjør rørledningen fra kjelen til radiatorene. Lag små hull i veggene, som deretter forsegles med sementmørtel. Forbindelser avhenger av sammensetningen av rørmaterialet.

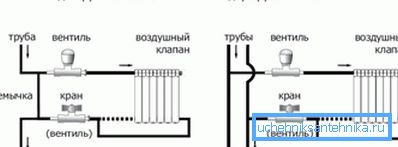

1. Koble radiatorene. Oppvarmingskretsen til hvert batteri skal bestå av to rør - den øverste med den varme, den nederste med det avkjølte kjølevæsken. Monter radiatorene med egne hender under vinduene ved hjelp av spesielle beslag.

Den optimale avstanden fra:

• radiatorer - 100 mm;
• gulv - ca 120 mm;
• vegger - 20-50 mm.

Monter kontroll- og portbeslag på innløp og utløp. Varme sensorer hjelper deg med å sette en behagelig temperatur på rommet.

1. Utfør en systemkontroll etter at alt arbeid er fullført.

konklusjon

Fra denne artikkelen lærte du hva et horisontalt to-rørs varmesystem, så vel som vertikalt, er mye brukt i dag for å skape en behagelig temperatur i boliger og industribygninger. Takket være sine ubestridelige fordeler, har det blitt svært attraktivt for forbrukerne.

Mer enn 2/3 av husholdninger og bedrifter har valgt det for å arrangere oppvarming. Når du planlegger det, er det nødvendig å utføre en kompetent hydraulisk beregning.

Videoen i artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
