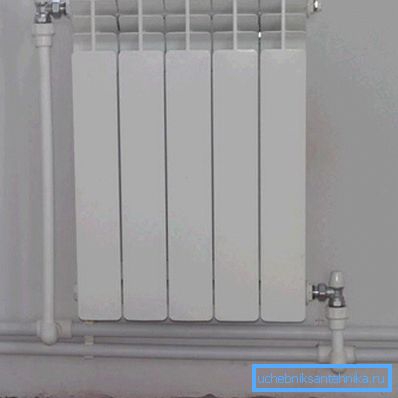

Slik kobler du et oppvarmingsbatteri i et privat hus

Effektiviteten til varmesystemet er avhengig av en rekke faktorer, inkludert tilkobling av batterier er svært viktig. Tross alt, hvis forbindelsen er feil, kan en del av radiatoren forbli kald selv ved høy temperatur på kjølevæsken. Derfor, i denne artikkelen vil vi se på hvordan du kobler radiatorene riktig og i hvilke tilfeller, hvilke ordninger skal brukes.

Tilkoblingsfunksjoner

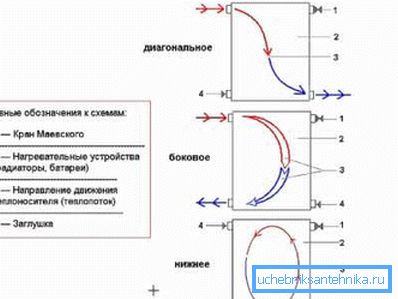

Måter å koble til radiatorer

Ved konstruksjon av varmesystemer i private hjem brukes følgende tilkoblingsmetoder:

Vær oppmerksom på! Ved bruk av en termostat for oppvarming parallelt med radiatoren, må en bypass utføres. Dette vil tillate deg å justere graden av oppvarming av enheten.

Som vi ser, er metoder for tilkobling av radiatorer avhengig av en rekke faktorer, for eksempel metoden for å legge rør, utstyrsstyrke osv. Spesielt er systemtypen av stor betydning. Vi vil snakke mer om typene av varmesystemer nedenfor.

Typer system

På enheten av varmesystemer gjelder to ordninger:

• One-pipe - er det enkleste, siden kjølevæsken sirkulerer gjennom et enkelt rør, til hvilket varmeapparater er koblet i serie. Ulempen er at det ikke tillater å regulere varmestrømmen. Derfor er varmeoverføringen tilsvarer designhastigheten som er etablert under utformingen. Denne ordningen brukes i små systemer, som med en stor rørledningslengde og et stort antall radiatorer, vil enhetene varme opp ujevnt.

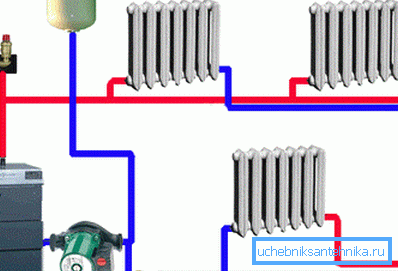

• Dobbelrør - dens betydning er at varmt vann strømmer gjennom ett rør, og den avkjølte kommer tilbake til kjelen gjennom en annen.. Tilkoblingen av radiatorer i et privat hus i dette tilfellet utføres henholdsvis parallelt. Fordelen med denne enheten er den ensartede oppvarming av seksjonene, samt muligheten til å justere varmeoverføring. Blant manglene er det mulig å utelukkere bare behovet for et større antall rør, henholdsvis, øker byggekostnaden.

Det skal bemerkes at uansett hvilken type system, kan tilkoblingen av radiatorer med egne hender implementeres på to måter:

• I henhold til det vertikale skjemaet er oppvarmingsanordningen koblet til en vertikal stigrør, hvorfra ledningen til radiatorene utføres.
• I henhold til den horisontale ordningen sirkuleres kjølevæsken gjennom horisontale rørledninger.

Valget av ordningen for å forbinde radiatorene avhenger av egenskapene til huset. For eksempel, hvis en bolig inneholder flere etasjer, blir forbindelsen realisert i et vertikalt mønster.

Valget av sted

Når du bestemmer deg for riktig tilkobling av varmebatteriet, er det avgjørende å bestemme plasseringen av varmeovnerne. Faktum er at radiatorfunksjonen ikke bare er å varme opp lokalet, men også å lage et varmeskjold som forhindrer inntrengning av kulde inn i rommet. Det er derfor at de er installert under vinduskarmer.

Herfra følger det at varmeapparatene må installeres på steder der det er størst varmetap. Derfor, før du bestemmer deg for tilkoblingsmetoden, er det nødvendig å tegne et diagram med deres plassering.

I tillegg er det viktig å korrekt avgjøre installasjonsavstanden, som muliggjør maksimal varmeoverføring fra enhetene. Så, disse avstandene bør være som følger:

Det anbefales ikke å bryte disse forskriftene.

Vær oppmerksom på! Vulkanen bør ikke blokkere eller blokkere varmeren, da dette vil redusere effektiviteten av varmegenerering betydelig. Men i noen tilfeller kan radiatorer være dekket med griller. Dette gjøres oftest når varmeapparatene ikke passer inn i rommet.

montering

Koble oppvarmingsbatteriet skal være i den varme årstiden, for ikke å forbli om vinteren uten oppvarming. Derfor er det nødvendig å kjøpe alle komponenter på forhånd for å kunne utføre alt arbeidet raskt.

Vær oppmerksom på! Det er kun mulig å skaffe oppvarming enheter etter at oppvarmingsordningen vil bli gjort. Dette vil tillate deg å velge riktig sted for tilkoblingsrørene. I tillegg må du først regne ut strømmen, hvordan det er gjort, kan du finne ut på vår portal.

Fortsett til installasjonsarbeidet etter ferdigstillelse av lokaler.

Instruksjonen er som følger:

• Hvis utskifting av gamle radiatorer utføres innendørs, er det først og fremst nødvendig å demontere elementene i den gamle konstruksjonen.
• Deretter er det nødvendig å bestemme plasseringen av posisjonen til strukturen og lage tilsvarende merker på veggen. I dette tilfellet må du bruke konstruksjonsnivået, slik at strukturen ble installert nøyaktig.
• Deretter må du fikse dine egne braketter med dowels.
• Deretter skal enheten installeres på beslagene i henhold til instruksjonene som vanligvis følger med radiatorene.

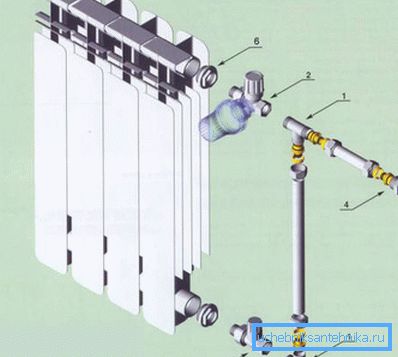

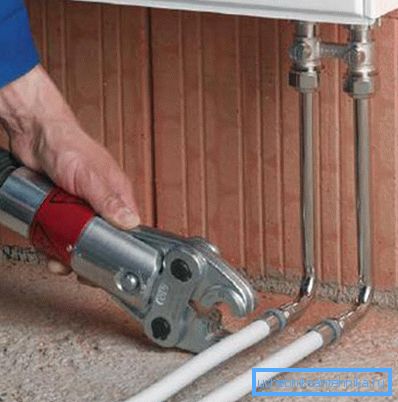

• Etter installasjon av enheter er det nødvendig å koble dem til rørledningen. Denne operasjonen avhenger av typen av rør. For eksempel, hvis rørledningen er implementert med plastrør, kobles radiatorene ved hjelp av et spesielt festelement - "American".

På dette tidspunktet er kulventiler installert, så vel som Mayevsky-kraner. Det skal bemerkes at når du bruker et varmebatteri med bunnforbindelse, er det ikke nødvendig å utføre en bypass og installere kontrollventiler. Sistnevnte brukes som regel i to-rørsystemer med diagonale og laterale ledd.

Ved installering av ventiler må det tas hensyn til å sikre enkel tilgang til det, selv om radiatorene selv er stengt.

• På slutten av arbeidet kan du fylle systemet med kjølevæske og utføre trykkprøving.

Vær oppmerksom på! Ved utforming og installasjon av oppvarming må du overholde kravene som inneholder SNiP 3.05.01-85.

Her, faktisk, alle de viktigste funksjonene for tilkobling av batterier.

konklusjon

I seg selv er tilkoblingen av radiatorer ikke en stor sak. For at systemet skal være effektivt, er det imidlertid først nødvendig å opprette ordningen på riktig måte. For dette må du ta hensyn til en rekke faktorer, derfor bør utarbeidelsen av prosjektet gjøres svært nøye.

Fra videoen i denne artikkelen kan du hente litt mer informasjon om dette emnet.
