Slik kobler du til en radiator: en-rør og to-rørs

De som bestemte seg for å designe og implementere enheten for å oppvarme hjemmet personlig, må jobbe gjennom alle detaljene i prosessen. Og hvis for spesialister med erfaring fra slike verk alt virker enkelt, så vil nybegynnere ha mange spørsmål, for eksempel hvilke materialer og utstyr som skal brukes. Vi skal snakke om hvordan du skal koble varmeapparatet riktig - batteriet.

Generell informasjon om varmesystemer

Det er viktig å først bestemme hvordan man skal koble radiatorene til hverandre. Når man snakker språket til spesialister, er det nødvendig å avgjøre hvilken av måtene som skal festes til varmeapparater.

For alle typer varmesystemer benyttes to måter å legge rørledninger på:

• Enkeltrør;
• Twin tube

En rørdesign

Systemer der transport av varmtvann som kjølevæske utføres på samme linje, er mindre effektive av følgende grunner:

• Praktisk sett tillater ikke å regulere oppvarming av en separat enhet;
• Etter hvert som avstanden fra varmebærerens kilde øker, faller temperaturen gradvis, og den siste radiatoren i kretsen kan vise seg å være knapt varm eller til og med helt kald.
• I nødstilfeller på en hvilken som helst del av nettverket er det nødvendig å slå av varmen helt.

For din informasjon! Den eneste fordelen med denne typen installasjon av varmeledninger i forhold til to-røret er den lave prisen.

Slike rørsystemer brukes hovedsakelig i høyhus med sentralisert varmeforsyning til forbrukerne.

To-rør krets

I privat sektor, for å skape autonome (sløyfe på en forbruker), oppvarmesystemer oftest bruker et to-rørs radiatorrørsystem:

• En av rørene som leverer kjølevæsken til enheten;
• Den andre er for returbevegelsen til varmekildeoppvarmingsmediet (kjele).

Alle batterier i systemet er koblet parallelt, slik at de to linjene fungerer helt separat og kun er koblet til enden av radiatoren.

To-pipe radiator-tilkoblingsordningen har følgende fordeler:

• Evnen til å kontrollere oppvarming av hver enhet i kretsen, som sikrer at de mest komfortable forholdene i forskjellige rom opprettes.
• Uansett avstanden mellom kjelen og batteriet, oppvarmer hver av enhetene like mye;
• Hvis reparasjon eller utskifting er nødvendig på en hvilken som helst del av systemet, er det ikke nødvendig med fullstendig nedleggelse.

Nå skal vi snakke om hvordan du skal koble en radiator med egne hender.

Typer koblingsrør til batterier

Men først vurder hvordan du best kobler en radiator til tilførsels- og returrørene.

Det finnes tre typer radiator trimme:

1. lateral. Med denne metoden er rørledninger koblet på en side av radiatoren:
2. Fôret øverst på enheten;
3. Omvendt på bunnen.

Vær oppmerksom på! Sideforbindelse er den vanligste og mest effektive typen tilkobling av radiatorer og hovedrør. Men effektiviteten minker når den er koblet til et nettverk av enheter med et stort antall seksjoner.

1. diagonal. Denne typen stropp er mest egnet for tilkobling av svært brede batterier (med et stort antall seksjoner). Denne metoden innebærer eyeliner:
2. Tilførselsrøret på toppen av radiatoren, på den ene siden;
3. Returrørledning på laveste punkt på den andre siden av enheten;

Vær oppmerksom på! Diagonal tilkobling sikrer jevn fordeling av kjølevæsken gjennom hele enheten. Med en invertert diagonal tilkobling (strøm fra under, retur fra toppen), vil effektiviteten til varmesystemet reduseres med 10%.

1. nedre. Denne metoden for tilkobling av radiatorer til varmeprofilen er mindre effektiv (10% lavere enn med sideskjerm). Derfor benyttes det bare for underjordiske (skjulte) ledninger av varmeledninger.

Plassering av varmeapparater

Det er av stor betydning, ikke bare hvordan man kobler varmevarmene til hverandre, men også deres korrekte plassering i forhold til bygningskonstruksjonene. Tradisjonelt installeres radiatorer langs veggene i lokalene og lokalt under vinduene for å redusere inntrenging av kald luft på det mest utsatte stedet.

Det er en klar instruksjon om dette i SNiP om installasjon av termisk utstyr:

• Spalten mellom gulvet og bunnen av batteriet skal ikke være mindre enn 120 mm. Hvis avstanden fra enheten til gulvet reduseres, vil varmeeffeksjonsfordelingen være ujevn;
• Avstanden fra bakoverflaten til veggen, som radiatoren er montert på, må være fra 30 til 50 mm, ellers vil varmeoverføringen bli forstyrret.
• Spalten fra toppkanten til varmeovnen til vinduskarmen holdes innenfor 100-120 mm (ikke mindre). Ellers kan det være vanskelig å flytte termiske masser, noe som vil svekke oppvarming av rommet.

Bimetalliske oppvarming enheter

For å forstå hvordan du kobler sammen bimetalliske radiatorer, må du vite at de nesten alle passer til enhver form for tilkobling:

• De har fire punkter med mulig tilkobling - to øvre og to nedre;
• Utstyrt med plugger og en Mayevsky kran, der det er mulig å frigjøre luften samlet i varmesystemet;

En diagonal forbindelse anses å være den mest effektive for bimetallbatterier, spesielt når det gjelder et stort antall seksjoner i enheten. Selv om svært brede batterier, utstyrt med ti eller flere seksjoner, er uønskede å bruke.

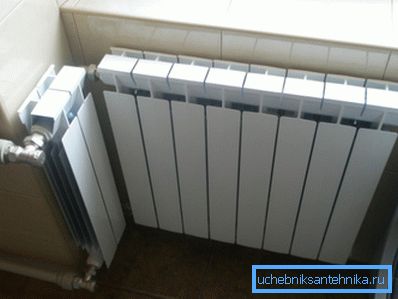

Tips! Det er bedre å tenke på spørsmålet om hvordan du skal koble to 7-8 varmelegemer radiatorer i stedet for et enkelt apparat med 14 eller 16 seksjoner. Det blir mye lettere å installere og enklere å rengjøre.

Et annet spørsmål - hvordan du kobler deler av en bimetallisk radiator kan oppstå når du omorganiserer deler av varmeapparatet i forskjellige situasjoner:

• I ferd med å skape nye oppvarmingsnettverk;
• Om nødvendig, bytt ut en mislykket radiator med en ny - bimetallisk;
• Ved underoppheting kan du øke batteriet ved å legge til flere deler.

Aluminium batterier

Interessant! I det store og hele skal det bemerkes at diagonal tilkobling er et utmerket alternativ for enhver type batteri. Du vet ikke hvordan du kobler aluminium radiatorer til hverandre, koble diagonalt, du vil ikke miste!

For lukkede varmeanlegg i private hjem er det tilrådelig å installere aluminiumsbatterier, siden det er lettere å sikre riktig vannbehandling før du fyller systemet. Og deres kostnader er mye lavere enn for bimetalliske enheter.

Selvfølgelig må du prøve, før du kobler delene av aluminiums radiatoren til omgruppering.

Tips! Ikke hasten for å fjerne fabrikkemballasjen (film) fra de installerte varmeovner til slutten av ferdigbehandlingen i rommet. Dette vil beskytte radiatordekselet mot skade og forurensning.

konklusjon

Arbeidsflyten i seg selv tar ikke mye tid, du trenger ingen spesiell dyktighet eller dyrt utstyr, du kan få alle nødvendige verktøy i hvilken som helst maskinvarebutikk. Og ikke glem, forbindelsen vil tjene deg lenge og uten problemer bare hvis du brukte materialer av høy kvalitet i arbeidet ditt og fulgte alle regler for installasjon av et varmesystem.

I den presenterte videoen i denne artikkelen finner du ytterligere informasjon om dette emnet.
