Smale radiatorer: variasjoner og bruksområder, horisontale

Valget av radiatorer er vanligvis knyttet til beregning av varmeutgang og varmetap, men det gjenstår enda et viktig punkt - enhetens overholdelse av romdesign. Standard batterier er langt fra alltid relevant, og vi ønsker å vurdere smale horisontale radiatorer, vertikale modeller og funksjoner ved driften.

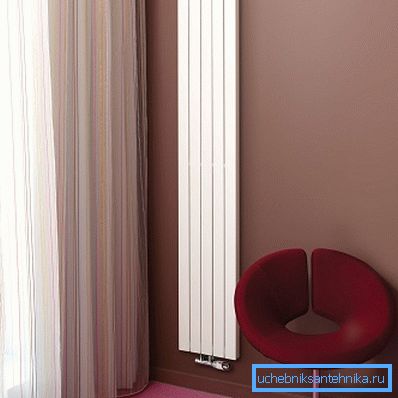

På bildet - en smal vertikal radiator.

Smale radiatorer

arter

Et eksempel på et moderne design med en smal radiator.

Definisjonen av "smal" synes å være ganske strømlinjeformet og vag, derfor er det nødvendig å innføre noe klarhet.

Til å begynne med kan smal kalles ikke bare horisontal men også vertikal projeksjon av produktet, og dermed får vi to grupper:

  1. Smale horisontale enheter, hvis høyde er mye mindre enn bredden, det vil si den horisontale projeksjonen av saken vurderes;
  2. Vertikale enheter, hvis bredde er mye mindre enn høyden, og gjenstand for overveielse er kroppens vertikale fremspring.

Vær oppmerksom på! Vertikale og horisontale batterier brukes på forskjellige måter og løser ulike tekniske og designoppgaver.

Smal horisontal modell.

Denne gruppen av konvektorer kan deles på grunnlag av den allment aksepterte klassifiseringen, slik at vi sikkert kan skille mellom følgende typer:

  • Tubular registers, laget av stål, kobber eller støpejern. Designet er et system med vertikale eller horisontale rør forbundet med manifolds, det er veldig populært i et smalt design;
  • Støpejernsbatterier. Dette er en kjent modell for beboere i post-sovjetiske byer, som også er svært populær i produksjon av ikke-standardiserte produkter;
  • Seksjonskonvektorer med finner. Disse er moderne aluminium eller bimetalliske enheter med karakteristiske vertikale plater;
  • Stålpaneler. Represent de sveisede profilstålplater som danner interne kanaler på grunn av profilering. Kjølevæske sirkulerer gjennom kanalene og oppvarmer panelet.

Vær oppmerksom på! Hver type konstruksjon har desserter og ulemper, derfor er det bedre å lese separate artikler på vår hjemmeside som er viet til typer radiatorer når du designer et varmesystem med egne hender.

Det finnes modeller av ikke-standardtyper.

Blant annet kan smale konvektorer være laget av forskjellige materialer. Materialet som brukes, påvirker også effektiviteten til enheten, slik at denne faktoren bør tas i betraktning.

I dag produseres batterier fra slike metaller:

  1. Støpejern;
  2. stål;
  3. aluminium;
  4. kobber;
  5. Stål + aluminium;
  6. Kobber + aluminium.

Den høyeste varmeoverføringen observeres i kobber- og aluminiumprodukter, men førstnevnte er for dyrt, og sistnevnte krever kjølevæske og trykk i systemet. Stålapparater er redd for vannhammer og korrosjon, støpejern - for tungt og inert.

En bimetallisk stål-aluminium radiator regnes som en kompromissløsning.

Effektiviteten av varmeoverføring avhenger av saksematerialet.

Vær oppmerksom på! Klassifiseringen og forskjellene i typer enheter er ikke avhengige av deres størrelser og er laget i henhold til de generelle regler.

avtale

Den ikke-standardformularen løser tekniske og kunstneriske oppgaver.

La oss snakke om utnevnelsen av smale oppvarming enheter. Hvorfor trengs de?

Faktum er at det er langt fra alltid mulig å passe standardprodukter inn i interiøret, spesielt i moderne leiligheter og hus. Som det er kjent, er det vanlig å installere radiatorer under vinduene, men dagens trender har en tendens til å øke vindusåpninger, og konvensjonelle batterier passer rett og slett ikke på vinduskarmen.

Ofte inntar vinduet hele høyden på veggen. I dette tilfellet er underjordiske konvektorer montert, eller en høy og smal radiator er installert i nærheten av vinduet, som løser problemet med oppvarming av et gitt område av huset.

Vertikal batteri ved vinduet.

Ofte er det hus med en ikke-standard designoppsett, noe som ikke innebærer vanlig plassering av batterier. I dette tilfellet kan varmeovner installeres i spesielle nisjer, på veggene eller i hjørnene.

Rommene på bad og toaletter, samt kjøkken og ganger har ofte uvanlige former og størrelser. Også her er bruk av konvektorer med innsnevrede dimensjoner hensiktsmessig.

Endelig skjer det ofte at enheten av en uvanlig form blir et tilbehør og dekorerer rommet, danner stil og skaper en viss atmosfære. I dette tilfellet er bruken hennes rent kunstnerisk.

Noen ganger innebærer instruksjonen bruk av kolonner for montering av batterier.

Vær oppmerksom på! Bruken av innsnevrede radiatorer skyldes at standardinnretninger ikke passer eller ikke passer godt inn i interiøret, samt på grunn av designernes fornøyelser. I begge tilfeller spiller begge årsaker en rolle.

Horisontale konvektorer

Den kaldeste luften er konsentrert i den nedre delen av rommet.

Horisontale modeller er vanlige mye bredere vertikale. Dette skyldes objektive årsaker: Moderne vinduer har blitt større og større, og varmeovner av vanlige størrelser kan ikke lenger plasseres under dem. Dimensjonene til smale radiatorer er 150, 200, 250 og 300 mm.

I tillegg er arbeidet med en lav konvektor mye mer effektivt, siden den kaldeste luften er konsentrert i bunnen, er varmeoverføringen derfor mer aktiv. Selv om vi sammenligner effektiviteten med en standard enhet, mister den lave varmeapparatet.

Et stort vindu krever installasjon av et lavt produkt.

Lav horisontal modeller er oftest to eller tre rør med vertikale finner. Mesteparten av energien overføres gjennom direkte varmeoverføring og konveksjon.

Også funnet er støpejernsnittsorter, paneler og batterier av rørformede seksjoner med aluminiumfinner. Sokkel og underjordiske modeller skal tilskrives en egen gruppe, da de varierer sterkt i forbindelse, strapping og installasjonsregler.

Gulvkonvektor.

Vær oppmerksom på! Horisontale lave enheter har ingen signifikante forskjeller i tilkobling og installasjon, unntatt modeller med skjult installasjon.

Vertikale batterier

Ikke-standard design - ikke-standardiserte enheter.

Modeller med vertikal orientering er mye mindre vanlige, og oftest tilgjengelige i butikkene bare på bestilling. Dette skyldes at slike produkter hovedsakelig brukes til å lage uvanlige interiører.

Fra et teknisk synspunkt er den vertikale orienteringen ulønnsom, siden toppen er oppvarmet luft, noe som reduserer intensiteten av varmeoverføring. Konveksjonsaktiviteten minker også, varme masse samler seg under taket.

I kjøkkenets indre.

Den kunstneriske verdien av batterier med vertikal installasjon gir ingen tvil til noen. De kan ofte ikke klare seg uten dem, spesielt i rom med kolonner, høye vinduer på hele veggen, et stort antall åpninger og nisjer i veggene.

Imidlertid finnes slike interiører kun i rike hus, så prisen på vertikale modeller er høy, og populariteten blant massene er lav.

På støttekolonnen.

Vær oppmerksom på! Vertikalt orienterte varmeovner løser ofte rent kunstneriske problemer og er ikke utbredt.

konklusjon

Oppvarming enheter med en innsnevret profil er mye brukt i rom med en ikke-standard design eller forstørrede vinduer. Hvis du vil føle spesifikkene ved bruk av slike produkter, kan du se videoen i denne artikkelen.
