Støpejern radiatorer: fordeler og ulemper, tilkobling,

Hvor bra er moderne støpejern radiatorer med alternative løsninger? Når er bruken deres berettiget når man installerer varmesystemet? Hvor mye tjener de, og hvor mye varme gir det? I vår artikkel vil vi prøve å svare på disse og mange andre spørsmål.

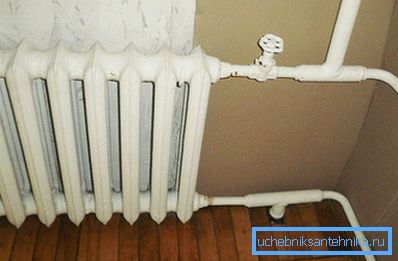

Pig-jern batterier er trolig kjent for alle som vokste opp i et sovjetisk bygget hus.

Styrker og svakheter

For å begynne med, la oss sammenligne støpejerns radiatorer med andre varmeapparater som konkurrerer med dem på det moderne markedet. Så, hvordan relaterer deres grunnleggende tekniske egenskaper?

Enhetstype Driftstrykk, kgf / cm2 Driftstemperatur, C Varmedissipasjon, watt / seksjon
Støpejern 9 130 160
Stålrørformet (register) 25 150 120
aluminium 16 110 200
Bimetallisk (aluminium + stål) 25 130 180

Vær oppmerksom på at verdiene er ganske vilkårlig. Spredningen av kjennetegn mellom virkelige enheter skyldes størrelsen på seksjonen, tykkelsen på veggene og finnens område.

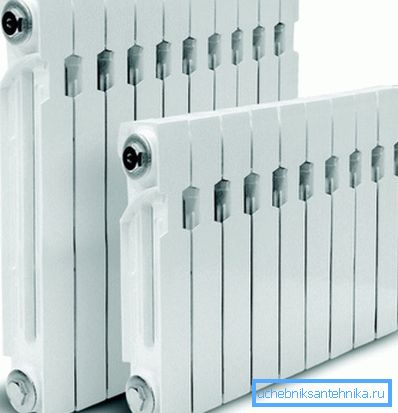

Et stort område av finning øker varmeoverføringen.

Som det er lett å se, er kjennetegnene til støpejernsbatterier ikke imponerende: en ganske gjennomsnittlig varmeoverføring ligger ved siden av en lav mekanisk styrke. La oss prøve å markere ulemper og fordeler med støpejern radiatorer.

Goodies

  • Korrosjonsmotstand (inkludert elektrokjemisk). Støpejern tåler langvarig kontakt med fuktig luft eller vann mettet med oksygen. I tillegg danner det ikke elektropletteringspar med noen av metallene som brukes i varmekretsene. Til sammenligning tåler stålregistre ikke utslipp av varmeanlegg for sommeren; Aluminium er aktivt ødelagt i en felles krets med kobberrør eller beslag.
  • holdbarhet. Levetiden til støpejerns radiatorer av varme erklært av produsentene er minst 25 år; Faktisk er de eldste støpejerns oppvarmingsanordningene allerede i andre århundre. Motivet for erstatning er som regel endret estetiske krav eller slam koagulert i seksjoner, noe som er vanskelig å fjerne ved vanlig vasking.
De eldste støpejernstrålerne er andre århundre.
  • Lav hydraulisk motstand. Samlerne og kanalene i seksjonene er brede nok til ikke å forsinke vannet som strømmer gjennom dem med minimal trykk. På grunn av denne egenskapen kan varmesystemer med støpejern radiatorer fungere ikke bare med tvungen, men også med naturlig sirkulasjon - på grunn av konveksjon av vann oppvarmet av kjelen.
  • Det store masse- og solide indre volumet av seksjonen gir betydelig termisk inerti av systemet.. Når oppvarmet, vil kretsen kjøle sakte nok. Denne egenskapen er veldig nyttig når du bruker en solid brennstoffkoker: temperaturfallet i rommet mellom slangen vil være minimal.
  • Endelig er prisen på innenlands jernseksjon betydelig lavere., enn stål eller bimetallisk, og omtrent på samme nivå som aluminium.

For å klargjøre: produksjonen av støpejern radiatorer er etablert både i Russland selv og i nabolandene. Logistikk og toll kan skifte balansen mellom reelle priser i en eller annen retning.

cons

  • Støpejern er relativt skjøre. Han er redd ikke bare for høyt internt trykk, men også for mekaniske effekter. Dette betyr imidlertid for det meste strenge krav til lasteutstyr.
Konsekvenser av vannhammer.
  • Betydende masse og innvendig volum av seksjoner har en bakside: batterier kreves på festeinnretningens kvalitet og kan monteres utelukkende på hovedveggen.
  • Utseendet på moderne støpejernsbatterier er langt fra de klumpete sovjetiske produktene, men fortsatt merkbart dårligere enn aluminium eller bimetalliske oppvarmingsanordninger.

Veier fordeler og ulemper

Støpejernsbatterier er ideelle for en frittstående krets med en solid kjele. Oppvarming av et sommerhus med støpejern radiatorer er en god ide, men jeg vil advare mot bruk i sentralvarmesystemer, til tross for den lange erfaring med å bruke støpejern i denne kapasiteten.

forbindelse

fitting

Hvordan kobler du et støpejernsbatteri med egne hender? Tradisjonelt brukes kontakter for bruk av varmeovner på liners; Tilkoblingen er sikret med en radiatorplugg og låsemutter. Tettheten av forbindelsen gir det svingete helsevinnet (helst med maling eller silikonforsegling).

Tilkobling på stasjoner.

Installasjonsinstruksjonene til radiatoren er som følger:

  1. Låsemutteren og pluggen skrues suksessivt på de lange trådene på ermene;
  2. Radiatoren er hengt på en slik måte at linjene er koaksiale med samlerne og inn i dem med 2 til 3 centimeter.
  3. Korkene er rewound og drevet bort av liners, skrudd inn i tråder av ytre delen.
  4. Da blir de strammet av låsemutrene - også selvfølgelig med viklingen.

Nylig har imidlertid for installasjon av amerikanske kvinner blitt brukt mer ofte - avtagbare beslag med flammenøtter.

Tilkobling på amerikansk.

I dette tilfellet ser installasjonen annerledes ut:

  1. Kranen med den amerikanske er montert på foringen koaksialt til kollektoren på batteriet.
  2. Modparten av den amerikanske er skrudd inn i radiatorpluggen gjennom passasjen.
  3. Forbundsmutteren er baited og strammet med en skiftenøkkel med moderat kraft.

Nyttige ting

Når du installerer, er det nyttig å huske noen ting.

Effektiviteten til støpejerns radiatorer (la oss kalle det forholdet mellom deres virkelige termiske effekt på navneskiltet) vil være maksimalt med følgende koblingsdiagrammer:

  • Med antall seksjoner opptil 10 sider;
  • Med antall seksjoner over 10 - diagonal.
Diagonal tilkobling.

Siltingen av batteriet kan unngås ved å koble den fra bunn til bunn. Kontinuerlig bevegelse av kjølevæsken gjennom den nedre samleren vil ikke tillate sediment å ligge i den. I andre tilfeller er det tilrådelig å tilveiebringe den nederste blindpluggen med en spylingskran.

Vær oppmerksom på at dette gjelder de tilfeller hvor støpejerns varmeapparater opererer i DH-systemet. I den autonome kretsen oppsamles alle suspensjoner raskt i en slambeholder og oppretter ikke problemer i fremtiden.

Forresten, om den deklarerte kraften: produsenter gir sine verdier for temperatur deltaet mellom kjølevæsken og luften i et oppvarmet rom på 70 grader (for eksempel 90 / 20і). Redusering av delta-dobblene innebærer, som det er lett å gjette, en todelt fall i varmeoverføring.

Interseksjonelle lekkasjer

Hovedproblemet med støpejernsbatterier er skjærende lekkasjer. Paronitiske tetninger mellom seksjonene etter mange sykluser av oppvarming og avkjøling (og den medfølgende ekspansjonen og sammentrekning av seksjoner) mister deres elastisitet, og neste gang temperaturen faller på en av samlerne virker fuktighet.

Interseksjonell lekkasje: se på våren på alle batterier i landet.

Problemet er løst på tre måter:

  • Tilbakestille varmesystemet til sommeren. Levetiden til støpejerns radiatorer fra kontakt med fuktig luft er nesten ikke redusert.
  • Stramme problemnippel. For å gjøre dette, når kretsen er fjernet, åpnes en blinde plugg av radiatoren, og gjennom den sitter en radiator nøkkel inn i kollektoren - en stålbjelke flatt i den ene enden. Nippelen vender mot klokka (på siden av blindpluggen er tråden alltid igjen).
  • Med et stort antall lekkasjer er radiatoren fullstendig flyttet med utskifting av alle pakninger. I fravær av kommersielt tilgjengelige paronitovyh-produkter kan pakninger kuttes fra et uønsket bilkamera.

Etter trykkutjevning kontrolleres støpejernsbatteriet nødvendigvis under trykk eller tryktest med en håndpumpe.

Hva er trykket på trykkstøpejern radiatorer i levekårene? Som regel, litt mer arbeidstrykk krets. For et autonomt system er 3 kgf / cm2 tilstrekkelig; for DH er det ønskelig å gjennomføre tester ved 6 kgf / cm2.

På et bilde - manuell pumpe for trykkprøving.

konklusjon

Som du ser, til tross for sin alder, forblir oppvarming av støpejern radiatorer etterspurt i moderne varmesystemer. Videoen i denne artikkelen vil hjelpe leseren til å lære mer om funksjonene sine. Lykke til!
