Støpejerns faste kjeler - klassikere av sjangeren

Hvis utformingen av varmesystemet fokuserer på maksimal autonomi, så kan kjelen ikke gjøre det. Støpejerns faste kjeler kan betraktes som grunnlag for et pålitelig og holdbart varmesystem. På grunn av at det for produksjon av kjelen ikke brukes mer enn vanlig stål og støpejern, kjøper det en rekke nyttige egenskaper, de vil bli diskutert nedenfor.

Typer av faste kjeler

Ved første øyekast er prinsippet om drift av noen kjele det samme - drivstoffet er brent (fast, flytende eller gassformet), og den resulterende varmen sendes til det oppvarmede kjølevæsken. Faktisk kan det være flere forbrenningsmoduser, og utformingen av kjelen varierer vesentlig fra hverandre.

Når det gjelder drivstoffinnretninger, er det mulig å skille slike typer kjeler som:

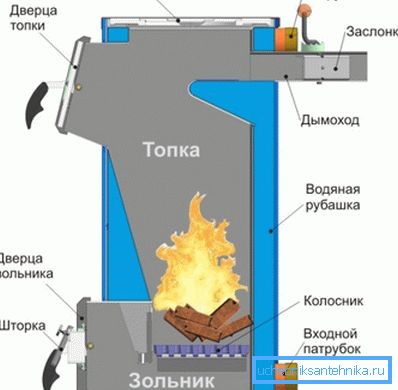

• enkel støpejern fast brensel kjele - ordet betyr at brennstoffet bare brenner i ovnen. Kan jobbe med trevirke, kull, pellets, avfallshanteringsindustri etc.

• gassgenerertype (det er en lang brennende kjele eller pyrolyse) - i dette tilfellet legges det vekt på den mest komplette forbrenningen av drivstoffet. For dette består ovnen av 2 soner, i den ene er det drivstoff, og i den andre blir pyrolysegassen brent. Mer om prinsippet om drift av slike enheter - senere i artikkelen;

• kjele Stropuva - Det er interessant først og fremst av designen. Ovnen i form av en sylinder er plassert i en annen sylinder, og mellomrummet mellom veggene er fylt med kjølevæske. På grunn av det store volumet av ovnen kan en slik kjele opp til flere dager.

Vær oppmerksom på! Arbeidet med en slik kjele er ganske enkelt å regulere, og dens enkelhet bidrar til sin popularitet. Sammenlignet, for eksempel med en pelletskoker, vil prisen på en slik "matryoshka" bli mye lavere.

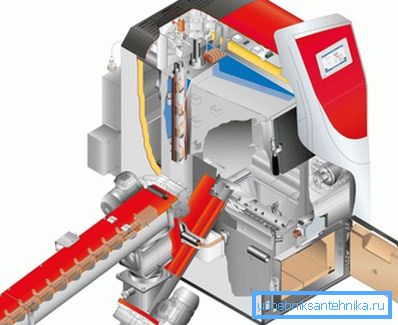

• helautomatiske enheter - Alle listede kjeler skal rengjøres regelmessig, fordi drivstoffet ikke brenner ved 100%. Derfor, selv i de mest moderne kjeler, produserer produsenter askeputer - for rengjøring. I automatiske kjeler er ikke bare rengjøringsprosessen automatisert, men også prosessen med å levere brennstoff til ovnen.

Vær oppmerksom på! Drivstoffforsyningen er vanligvis organisert av et transportbånd, slik at et slikt varmesystem vil avhenge av elektrisitet. Dette bør tas i betraktning ved utforming av oppvarming utenfor byen, hvor forstyrrelser i elektrisitet ikke er så sjeldenhet.

Sammenligning av stål og støpejernskedler

Når du velger en kjele, er det nødvendig å forstå at støpejern-enheter er forskjellige i noen parametere fra stål.

Sammenligner jern og stål kjeler, kan det bemerkes at:

• støpejern er mye mer sprø enn stål, henholdsvis, støt under transport er kontraindisert;
• Hvis stålet oppvarmer seg ganske raskt, er støpejernsbyggingen mye langsommere. Men for å avkjøle en slik kjele vil ikke være så rask som stål;
• Støpejern er praktisk talt ikke utsatt for korrosjon. Snarere, for å si at denne prosessen foregår med metallet flere ganger langsommere enn med stål. Det maksimale som vil skje er at rusten kommer til å manifestere seg på utsiden av metallet, men det vil nesten ikke gå dypt inn i det;
• En stålkoker er en monolitisk enhet, det vil si under installasjon og transport, kan det oppstå visse vanskeligheter. Solid støpejernskedler - blokkkonstruksjon, det vil si at den enkelt kan demonteres i separate enheter og flyttes til et annet sted;
• støpejern tåler ikke plutselige temperaturendringer. Hvis kaldt vann kommer på varmt metall, for eksempel, vil det mest sannsynlig bare knekke.

Vær oppmerksom på! For ikke å risikere, anbefales det ikke å legge til for kaldt brennstoff inn i ovnen.

Hvordan gjør en støpejern potten

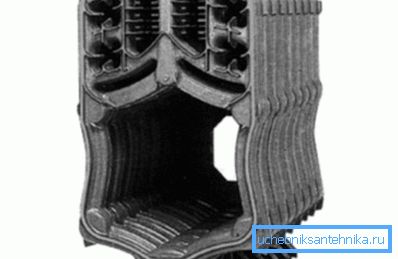

Ved produksjon av stålkjeler brukes sveising, som en monolitisk struktur oppnås ved utløpet. Når det gjelder støpejern, brukes ikke sveising, og de nødvendige elementene blir gjort ved støping. Deretter er de enkelte seksjonene koblet til en, ved å endre antall seksjoner, kan du justere kjelenes kraft.

I det generelle tilfellet kan støpejern sveises, du trenger bare å armle deg med jern-nikkelelektroder (UTP 86FN) og dypt kutte sømmen. Men denne prosessen er ganske plagsom, så den er ikke egnet for masseproduksjon.

Vær oppmerksom på! Selv når sveising utføres i henhold til alle regler, kan sømmen være skjøre, derfor, hvis en seksjon har en sprekk, så vil bare den komplette utskiftningen hjelpe, det er bedre å ikke tenke på reparasjon.

Enhet og prinsipp for drift

Oppvarming av støpejernskedler for faste brennstoffer kan variere ikke bare i kraft og størrelse, men også i form. Det kan være anordninger som består av L-formede seksjoner, slike strukturer er plassert i ferdig form over murstein av ildfaste murstein, ovnen og røroppene er laget av den, og kjølevæsken sirkulerer gjennom kanalene inne i delene selv.

Seksjoner laget i form av bokstaven "O" er plassert rundt ovnen, slik utformingen er typisk for gasskjeler.

Når det gjelder samling av seksjoner, så er det for hver kjele det annerledes, vi kan bare merke generelle punkter:

• For montering på produksjonsstadiet produserer produsenten hull;
• Koniske nippler og koblingsbolter (de skal passere gjennom brystvortene når de monteres) må leveres med kjelen;
• Når du installerer, bør du være spesielt oppmerksom på skjøtets tetthet, asbestkledning og grafittpasta brukes til å oppnå dette. Installasjonsinstruksjoner gir mulighet for docking av enkelte seksjoner for å belegge leddet med spesiell mastikk. Avstanden mellom de enkelte seksjoner på mer enn 2 mm er ikke tillatt.

Når det gjelder operasjonsprinsippet, er innløpet av det avkjølte kjølemiddelet vanligvis organisert fra baksiden av konstruksjonen. Vannet går gjennom de tilsvarende kanalene i de tilkoblede delene og kommer til forsiden av kjelen allerede varm, ibid (i øverste del) og strømmen av kjølevæske inn i varmekretsen er organisert. Fra utsiden er strukturen dekket med et dekorativt metallhus.

Det er uønsket å bruke støpejernskedler hvis temperaturen på kjølevæsken vil overstige 105 ° C, og trykket i systemet - 0,7 kgf / cm². Som allerede nevnt er støpejernsmaterialet skjøre, og utskifting av seksjoner er ikke en billig glede.

Enkel Hjem Kjeler

Støpejerns varmekjeler for faste brennstoffer kan enkelt kjøpes i butikken og gjør deg klar for installasjonsdesign. I dette tilfellet reduseres installasjonen av kjelen til det faktum at den bare er installert på en flat overflate, og rørene i varmesystemet er koblet til uttakene.

De enkleste enhetene er en vanlig brannkasse der drivstoff og en varmeveksler brennes, hvor vannet oppvarmes til en temperatur på ca 90-95 ° C. Mye mer interessant er pyrolysenheten (gassgeneratorkjele).

Den største ulempen ved enkel forbrenning av fast brensel er at pyrolysegassen enkelt blir trukket inn i skorsteinen, og faktisk når den blir brent, frigjøres mye energi. Pyrolyskedler av denne mangelen er berøvet brann i stedet for intensiv brenning, og gassen som sendes ut brennes før den kommer inn i skorsteinen.

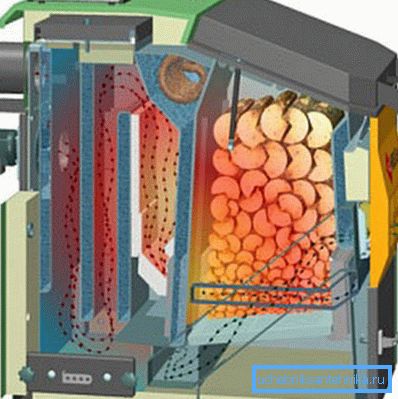

En slik solid støpejerns kjele har et brannkammer oppdelt i 2 kamre - den første er lastet med drivstoff, og den andre leveres med pyrolysegass og blir brent i den. Spesiell oppmerksomhet i slike anordninger er betalt for å justere luftstrømmen, den må måles for at hele volumet av brensel skal bli utsatt for høye temperaturer, men ikke forbrenne.

Hva skal du se etter når du velger

Når du velger en bestemt kjele modell, er kostnaden ofte det viktigste kriteriet, men dette er ikke helt riktig tilnærming, fordi du også må vurdere pålitelighet, brukbarhet og en rekke andre parametere.

Fra et teknisk synspunkt må du være oppmerksom på slike funksjoner:

• hvis det er et foring i forbrenningskammeret - fôret beskytter veggene mot varme. Hvis ikke, øker drivstofforbruket.
• Isolasjonslag - det er ønskelig at kjelen var med fabrikkisolasjon, det vil bidra til å minimere varmetap;
• Deretter må du bestemme hva som skal være varmesystemet. Hvis det er nødvendig å oppnå maksimal autonomi, anbefales det ikke å bruke en røykutstøtende, superladning, men hvis det ikke er noen problemer med strømforsyningen, er supercharged kjeler et godt valg. På grunn av dette, selv i dårlig vær vil det være bra.

Det er noen subtiliteter når du kobler kjelen, spesielt hvis installasjonen gjøres for hånd. Det er nødvendig å sikre at det kjølte kjølemiddelet som kommer inn i kjelen ikke er for kaldt - ellers kan varmeveksleren sprekke på det mest upassende tidspunktet.

For å unngå dette legges en enkel 3-veisventil (med termoelement) til varmekretsen. Takket være ham, før det kalde kjølemidlet kommer inn i kjelen, vil det være en kuppel av varmt vann fra tilførselsrøret.

Når du velger, må du ta en ting i betraktning - sammenlignet med innenlandske produsenter, har importerte kolleger noen ganger en varmevekslervegg som er mye tynnere. Dette skyldes den mer avanserte støpingsteknologien, slik at for hver kjele vil en akseptabel temperaturforskjell være forskjellig.

Oppsummering

Til tross for en rekke ulemper, slik som høy tröghet, noe høyere kostnad og vekt, er støpejernskedler fortsatt populære. Ikke minst dette skyldes høy holdbarhet og korrosjonsbestandighet av metallet.

Det foreslåtte materialet gir deg mulighet til å gjøre deg kjent med hovedtrekkene i varmekjeldsvarmekjeler laget av støpejern og avgjøre om en slik enhet er egnet for ditt varmesystem.

Videoen viser styrken og svakhetene av støpejern og stål fastbrennstoffkjeler.
