Støpejerns radiatorseksjon: fordeler og ulemper, tekniske

17-10-2018
Varme

Støpejerns radiatorer har blitt brukt til boligoppvarming i svært lang tid. De har et stort antall positive kvaliteter som tillater dem å konkurrere med mer avanserte modeller til denne dagen. Men det er veldig viktig å ta hensyn til alle tekniske parametere for en del av batteriet for å unngå feil i prosessen med installasjon og drift. Dette vil bli diskutert i denne artikkelen.

Bilder av støpejernsbatteri

Generelle bestemmelser

Først av alt, la oss håndtere fordeler og ulemper med støpejernsbatterier:

verdighet

  • Korrosjonsmotstand. Du kan være rolig selv i sommerperioder, når væsken dreneres fra systemet, vil støpejernet stå.
  • Upretensiøsitet til kvaliteten av kjølevæsken, som er svært viktig for boligvarmesystemer, hvor du ikke kan kontrollere sammensetningen av væsken som går gjennom rørene fra det sentrale kjeleværelset.
  • holdbarhet. Operasjonstiden er minst 35 år.
Den gamle støpejerns radiatoren på 7 seksjoner i mer enn et dusin år har håndtert oppvarming av leiligheten.
  • Lav pris. Spesielt i forhold til nyere aluminium og bimetalliske modeller.
  • Høy varmeutslipp. I kombinasjon med et stort område får du en kraftig varmeapparat til ditt hjem.
  • Enkel bruksanvisning. Etter installasjon og påføring av maling kan det være lang tid å glemme behovet for vedlikehold av støpejernsbygging.
  • Liten inerti. Selv etter at varmen er slått av, vil batteriene fra støpejernet forbli varme i lang tid.

mangler

  • Stor vekt. Dette er en av de største problemene som oppstår i prosessen med å installere støpejern radiatorer med egne hender. Avhengig av antall seksjoner, kan massen på ett batteri variere fra 50 kg til 150 kg, noe som vil gi utrolige vanskeligheter, selv ved banal hengning av et støpejernsprodukt på brakettene, for ikke å nevne at du bærer fra minst ett rom til et annet. I tillegg vil det også være nødvendig å ta vare på å styrke festesystemet.
Ståljern radiatorer på 12 seksjoner, selv sammen, er svært vanskelig å løfte
  • Skjørhet. Til tross for sin visuelle kraft og soliditet er støpejern et svært skjøre materiale.

Tips: Ved å overføre støpejernsbatteriet, vær ekstremt forsiktig og prøv å unngå utilsiktede streik på gulvet eller døren. Faktum er at på tidspunktet for kollisjonen kan det oppstå mikrokaster på den, som vil øke over tid og forårsake mange problemer.

  • Behovet for periodisk maleri.
Maling på støpejerns radiator

Tips: For maling anbefales det å bruke akrylformuleringer som ikke er giftige. Ellers vil et konstant oppvarming batteri være en konstant kilde til ubehagelige lukt og giftig røyk.

Akryl emalje til radiatorer

Teknisk spesifikasjon

Hvor mange kilowatt i en del av støpejernstråleren, og hvilken størrelse skal hele batteriet ha? Disse spørsmålene er ganske viktige.

produktivitet

Før installasjon skal det forstås hvor mange kW i 1 seksjon av støpejerns radiatoren. Dette vil tillate deg å velge deres optimale beløp for å plassere bestemte volumer. I tillegg bør du gjøre deg kjent med andre viktige parametere, som vi som eksempler bruker de vanligste modellene:

merking Tåle press, atm. Varmeutgang, kW Oppvarming i første del, m2
MS-140 9 0,12 til 0,16 1,11-1,45
FM1 9 0,075-0,11 0,66-0,9
FM2 9 0,1009-0,1423 0,7-0,95
FM3 9 0,1083-0,1568 0,95-1,38

Nå, å vite hvor mange kW i en del av støpejern radiatoren, er det enkelt å bestemme deres nødvendige mengde.

Tips: Hvis selvberegningen av antall deler av støpejernstråleren er vanskelig, kan du alltid bruke en av de elektroniske kalkulatorene som er tilgjengelige på Internett. Der trenger du bare å legge inn dimensjonene på rommet ditt og angi den valgte batterimodellen.

Det er også viktig å vurdere rørtilkoblingsmetoden, som også påvirker batteriets ytelse:

En klar demonstrasjon av effektiviteten av ulike måter å koble til rør

Som det fremgår av figuren, er den mest effektive bilaterale tilkoblingen av rør. Samtidig er det nødvendig å mate på den ene siden og utstrømningen derimot, som helt tilsvarer skolens fysikkurs, hvorfra alle husker at den varme væsken stiger og den kalde stiger ned. Det vil si, det varme kjølevæsken kommer inn fra oven, kjølig og utgang gjennom det nedre hullet, og gir opp varmen så mye som mulig.

Hvis vi ignorerer denne regelen, kan vi observere følgende resultat:

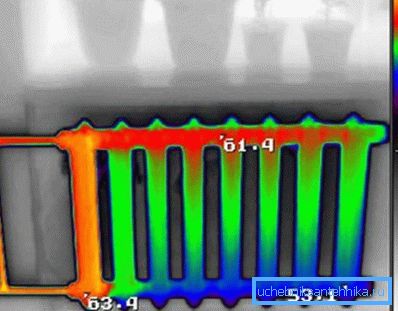

Varmefordeling i batterier med enveisforbindelse

Her ser vi en kald vinkel, noe som reduserer varmeoverføringssystemet betydelig.

Men de viktige tekniske egenskapene til støpejerns radiator-delen slutter ikke der. Vi har beregnet antall seksjoner, men vi trenger fortsatt å ha en ide om vektens vekt og volum.

Vekt og størrelse

Massen og volumet av støpejerns radiatorseksjonen finner du i følgende tabell:

merking Volum av en seksjon av støpejerns radiator, l Lineære dimensjoner på en seksjon, mm Masse på en seksjon, kg
MS-140 1,11-1,45
  • Høyde - 388-588;
  • Bredde - 93;
  • Dybde - 140
5,7-7,1
FM1 0,66-0,9
  • Høyde - 370-570;
  • Bredde - 80;
  • Dybde - 70
3,3-4,8
FM2 0,7-0,95
  • Høyde - 372-572;
  • Bredde - 80;
  • Dybde - 100
4,5-6,3
FM3 0,95-1,38
  • Høyde - 370-570;
  • Bredde - 90;
  • Dybde - 120
4,8-7

Å vite størrelsen på støpejerns radiatorseksjonen, kan du når som helst regne ut det totale arealet, noe som gir en ide om stedet det ligger på veggen.

For å gjøre dette gjør du følgende:

  • For å gjøre dette, må du først finne området for støpejerns radiatorseksjonen ved å multiplisere høyden og bredden mellom dem.
  • Da blir det resulterende nummer igjen multiplisert, men denne gangen av antall seksjoner, som vanligvis er 7-12 stykker.

Erstatt verdien av merket FM1: 370? 80 = 29600 mm2, som er ca 0,03 m2. Anta at batteriet består av syv seksjoner, da: 0,03? 7 = 0,21 m2. En slik veggdel er nødvendig for å imøtekomme støpejernstråleren i spørsmålet.

Arealet på veggen beregnet for montering av batteriet beregnes best på forhånd.

Vekten til arbeidsstøpejernets radiator er også nødvendig for å kunne velge brakettene riktig for vedlegg. Ta samme merke og gjennomsnittlig masse på en seksjon: 4 × 7 = 28 kg. Men å ta i betraktning hvor mye vann er i en del av støpejernstråleren (igjen tar vi gjennomsnittsverdien), beregner vi om og får: 28 + 7? 0,8 = 34. I tillegg bør man også ta hensyn til mulig termisk ekspansjon av materialet. Som et resultat er festene best valgt med forventning om at de trygt kan holde strukturen, veier 40 kg.

konklusjon

Støpejernsbatterier, til tross for utseendet til mange mer avanserte radiatorer, er fortsatt etterspurt. Korrosjonsmotstand, holdbarhet og lav kostnad er hovedårsakene til deres popularitet. Det største problemet er mye vekt, det krever en nøye tilnærming til installasjon av utstyr og foreløpige beregninger.

Funksjonell støpejerns radiator

Videoen i denne artikkelen gir deg muligheten til å bli kjent med flere materialer som er direkte relatert til informasjonen som presenteres. Støpejernsbatterier med riktig tilnærming og i dag vil perfekt takle oppgave med å varme opp stuen.
