Temperaturregulatorer for oppvarming - grunnlaget for

Det ville være mye lettere om samme temperatur ble holdt på gaten hele tiden på året, da var det ikke nødvendig å justere oppvarmingen. Men om vinteren blir alvorlige frostene erstattet av tining med en positiv temperatur og omvendt, er det klart at varmesystemet må tilstrekkelig reagere på værsoverraskelser.

Måter å justere oppvarming

Enhver oppgave har som regel flere måter å løse det på. Tilpasning av oppvarmingsoperasjonen er ikke et unntak.

Vi kan skille mellom følgende justeringsmetoder:

• Det enkleste alternativet er å installere en spesiell regulator foran hver radiator. Slike termostater for oppvarming i hjemmet kan brukes i alle, uten unntak, varmesystemer, og prinsippet om drift er at kjølevæskestrømmen gjennom batteriet er regulert;

Vær oppmerksom på! I en rekke tilfeller, for eksempel i urbane leiligheter, er denne justeringsmetoden den eneste tilgjengelige.

• Hvis grunnlaget for termostatenes drift er data om endring i lufttemperatur i rommet (eller utenfor), gir justering av kjeleoperasjonen en endring i temperaturen på varmebæreren. I dette tilfellet er reguleringsanordningen plassert direkte ved kjelen;

• "Smarte" sirkulasjonspumper med liten strekk, men kan også klassifiseres som oppvarmingsregulatorer. Hvis en konvensjonell regulator er installert på radiatoren, er pumpen plassert direkte på kjelen (på rørledningen som leverer kjølet kjølevæske). Justeringsprosessen utføres ved å endre rotasjonshastigheten til pumprotoren.

Av disse metodene anses den første som den mest fleksible, da den lar deg endre temperaturen ikke bare i et enkeltrom, men også i enkelte radiatorer. De resterende 2 måter forandrer driften av varmesystemet som helhet, det vil si at temperaturen endres umiddelbart i alle rommene i huset.

Temperaturregulatorer for radiatorer

Slike enheter er et termisk hode, som er installert på forsyningsrørets side rett foran batteriet. Operasjonsprinsippet er enkelt - når temperaturen i rommet overskrider en forutbestemt grense, reduserer enheten ganske enkelt rørets indre diameter, og volumet av kjølevæske som kommer inn i batteriet reduseres tilsvarende.

Den enkleste manuelle regulatoren er en vanlig trykk, i hvilket tilfelle justeringen må gjøres manuelt. Men oftere brukte automatiske modeller.

Typer av termostater

Hvis som hovedkriterium for å velge operasjonsprinsippet, kan alle enheter av denne typen deles inn i mekanisk og automatisk. I mekanisk mann regulerer temperaturen med egne hender, og setter ventilen i automatisk - etter at apparatet har satt seg i bruk.

Du kan også gi en klassifisering av sensorens plassering.

Det er 3 alternativer:

• Termisk sensor er plassert direkte i termisk hode (i dette tilfellet må du spesielt nøye overvåke installasjonen av reguleringsenheten, fordi det er en radiator i nærheten);
• Sensoren er plassert et par meter - gjør det mulig å regulere oppvarmingsarbeidet mer nøyaktig

• Sensoren er plassert utenfor - som et resultat får vi en vær-avhengig varmekontroller. Det vil umiddelbart reagere på endringer i temperaturen utenfor.

Vær oppmerksom på! Ved bruk av innetemperatur sensorer er det alltid et tidsrom mellom endring av værforholdene på gaten og endring av driftsmodusen til oppvarming. Bruk av eksterne termiske sensorer løser dette problemet.

Enheten, prinsippet om drift og forberedelsen av termostaten til arbeid

Termostater for radiatorer som opererer i automatisk modus, bruker egenskapene til væsker og gasser for å utvide og kontrakt når de oppvarmes / avkjøles. I hodet er det et hermetisk kammer (bellows), der det er arbeidsfluid eller gass.

Bælgenes vegge er bølget, slik at når det interne volumet endres, blir det forlenget eller forkortet. På grunn av dette er det en endring i lumen i røret som leverer kjølevæsken til radiatoren.

Diagrammet nedenfor viser Danfoss varmemekanisme. Det ses at når bælgen er forlenget, vil ventilen delvis blokkere tilførselsrøret.

Selv når du bruker automatiske enheter, må du forhåndsjustere.

Oppvarming radiatorene er justert i denne rekkefølgen:

• Først må du sikre en jevn strøm av kjølevæske inn i radiatoren, slik at ventilen åpnes helt;
• så snart romtemperaturen overskrider ønsket verdi med 5-7 ° C, lukkes ventilen helt;
• nå må du bare vente til romtemperaturen faller til ønsket verdi;
• så snart temperaturen har blitt komfortabel, kan du sakte åpne ventilen til radiatoren blir varm og lyden av vann høres. Vi kan anta at termostaten til radiatorer er konfigurert og klar til å gå.

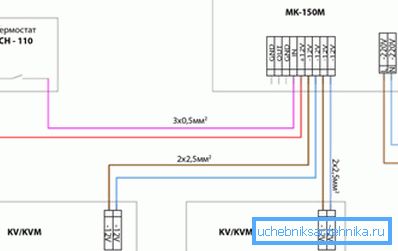

Konvektorer justering

Ofte, i stedet for de vanlige batteriene, brukes gulvkonvektorer til å varme opp rommene. En egenskap ved slike enheter er at de installerer en vifte for å forbedre luftutvekslingen.

Varmekontrollen til varmerens vifte gjør at du kan redusere mengden luft som passerer gjennom konvektens finner, på grunn av hvilken temperaturen i rommet endres. Uten justeringsanordninger opererer viften alltid med 100% omdreininger.

I avanserte modeller, etter at temperaturen i rommet dråper med 1,5 ° C, blir viften slått på, og på grunn av blåseren øker varmeren på varmeren. Videre kan en regulator samtidig arbeide med flere fans.

Kjeleinnstilling

I private hus, for å endre driftsmodusene for oppvarming i et bredere område, kan du bruke enheter som regulerer driften av kjelen som helhet. Dette vil redusere kjølemiddelets temperatur i systemet og løse 2 problemer samtidig: spare på drivstoff og få den optimale temperaturen i rommene.

Enheter for å justere kjelenes drift

Slike oppvarmingsregulatorer består av 2 blokker:

• 1. blokk - består av en termisk sensor som kan plasseres både i rommet og på gaten. Plassering på gaten har en rekke fordeler, spesielt hastigheten på systemets respons på endrede værforhold øker;
• Andre blokk - Den faktiske justeringsanordningen, plassert i umiddelbar nærhet av kjelen. Mellom seg er begge enhetene forbundet med en metalltråd.

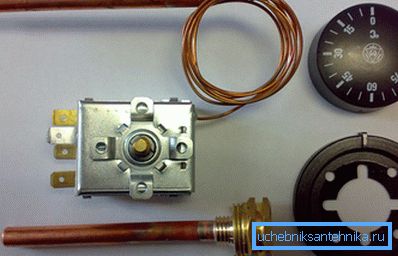

Anordningens prinsipp er basert på det faktum at de elektriske egenskapene til ledere endres med en endring i temperaturen. Termostatens hovedbehandlingselement er et termoelement eller en termistor.

Prinsippet for deres arbeid er noe annerledes:

• Elektriske termostater for oppvarming ved bruk av termistorer registrerer endringen i resistansen til termistoren;

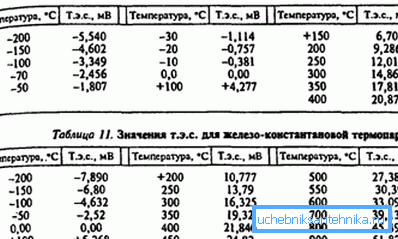

• Det finnes enheter som bruker et termoelement, det vil si en plate sveiset fra 2 forskjellige metaller. Typer av metaller er valgt på en slik måte at en tilstrekkelig høy potensialforskjell oppstår ved krysset, med endring i loddets temperatur, endres potensialforskjellen også.

Denne termostaten lar deg styre temperaturen i et bredt spekter, uavhengig av varmesystemet. Den kan brukes både i privatbygg og i flerfasedes bygninger, og i dette tilfellet kan en kaskade av termistorer skape et intelligent varmesystem.

Eksempler på enheter som styrer kjelenes drift

Slike innretninger varierer sterkt avhengig av designets kompleksitet, muligheten for programmeringsadferd på forskjellige dager og på forskjellige tider av dagen, samt nøyaktigheten av temperaturkontrollen.

Du kan ta med flere modeller i rekkefølge av økt kompleksitet og pris:

• VRT 40 romvarmeregulator - kan kalles en av de enkleste enhetene for å justere kjelenes drift (tilhører klassen av analoge elektriske kontroller). Temperaturinnstillingen er satt manuelt, og temperatursensoren er plassert direkte i rommet. I tillegg til flere temperaturregimer er det ingen ekstra innstillinger;

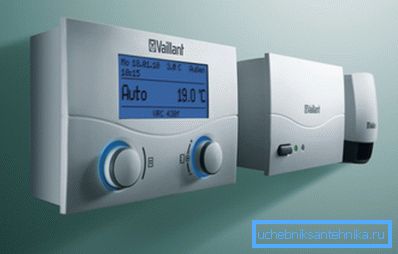

• automatisk oppvarmingsregulator Calormatic 430 - gir en størrelsesorden flere muligheter for temperaturkontroll. Det refererer til elektroniske kontroller med lukket logikk (det vil si, du kan bare bruke driftsmodi levert av produsenten). Denne enheten er omtrent 13-15 ganger større enn modellen VRT 40;

• Vzlyot-RO 2 - blant enhetene på markedet for å justere oppvarming kan kalles en leder i fleksibiliteten og nøyaktigheten av reguleringen. I tillegg kan brukeren angi en vilkårlig modus for drift, fordi denne enheten er produsert med åpen logikk, det vil si at den kan omprogrammeres. Sann, det er en ulempe for dette - den gjennomsnittlige forbrukeren er usannsynlig å ønske å tinker med de fine innstillingene, og prisen vil få deg til å tenke to ganger før du kjøper.

Enheter som sistnevnte i listen er oftest brukt i industrien i lokaler der temperatur er av særlig betydning. I tillegg til enkel justering, tillater slike enheter at de skal brukes til å samle statistikk og til og med for forskningsformål, men konvensjonelle termostater for radiatorer er uegnet for disse formålene.

Justere driften av fastbrennstoffkjeler

I en gass- eller elektrisk kjele regulerer kontrollenheten enten varmetemperaturen til varmeveksleren (elektrisk kjele) eller frekvensen og varigheten av gassbrenneren (gasskjeler). Ved brennstoffkjeler kan brennstoffprosessen ikke avbrytes hvert 20.-30. Minutt, og derfor er det nødvendig med et annet prinsipp for å justere driften.

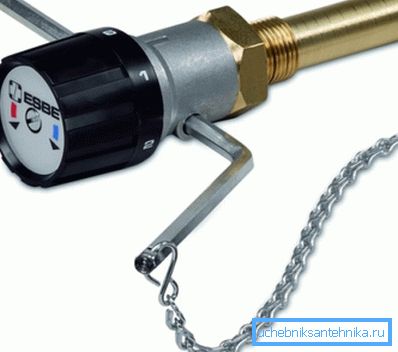

Forbrenningsgraden av drivstoffet, og dermed intensiteten i generering av termisk energi, avhenger av forbrenningsgraden av drivstoffet, og denne parameteren er direkte påvirket av trykk. Utkastet regulator for fast kjele kjeler endrer volumet av frisk luft inn i forbrenningskammeret og dermed regulerer kjelen som helhet.

Under drift overvåker en slik enhet kontinuerlig kjølemiddelets temperatur (i dette tilfelle brukes en nedsenkende hulhylse), og den faktiske forandringen i kjeleventilens stilling utføres ved en mekanisk overføring.

Etter installasjonen må du konfigurere regulatoren, instruksjonene for å sette opp noe slikt:

• vri på knappen for å stille inn ønsket temperatur;

Vær oppmerksom på! Hvis enheten er montert horisontalt, skal en rød skala brukes hvis den er vertikalt gul.

• etter det må du oversvømme kjelen og bringe temperaturen til den nødvendige;
• så settes kjeden på spjeldet. Det er viktig at det ikke faller, maksimal reserve av fri hjuling bør ikke overstige 1 mm.

En slik termostat for oppvarming vil endre størrelsen på gapet gjennom hvilket frisk luft kommer inn. Så snart temperaturen overskrider det nødvendige, løfter termostaten gjennom løftesystemet litt kretsen, og dermed øker spjeldet luftstrømmen, og forbrenningsprosessen fortsetter derfor mer intensivt.

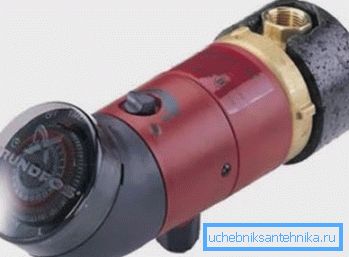

Varmekontroll med sirkulasjonspumpe

Tidligere ble det brukt uregulerte pumper, det var ikke mulig å regulere kjølevæskestrømmen gjennom rørene. I dag kan slike rariteter bare finnes i gamle bygninger, og i de fleste tilfeller har kontrollerte sirkulasjonspumper kommet til deres sted.

Hvis en konvensjonell regulator til en varme radiator endrer kjølevæskestrømmen i en separat radiator, påvirker en endring i driftsmodusene til pumpen effektiviteten til hele varmesystemet som helhet. For eksempel reduserer rotorhastigheten om natten, fordi det ikke er behov for intensiv oppvarming.

Mer komplekse modeller gjør det mulig å tilpasse modusen til enheten på ukedager, så vel som på tidspunktet på dagen. Tilgjengelige driftsmoduser er "Party", "Vacation", "Weekend", etc.

Ordningen i varmesystemet sørger for installasjon av pumpen direkte foran kjelen i rørledningsseksjonen med det avkjølte kjølevæsken. Hvis du prøver å installere den på stikkontakten, vil den høye kjølevæsketemperaturen redusere pumpens holdbarhet betydelig.

Oppsummering

Oppvarming av radiatorer med termostat gir deg mulighet til å skape et virkelig "smart" varmesystem som tilpasser seg endringer i værforhold. I mellomtiden er batteriregulatorene langt fra den eneste måten å justere driften av varmesystemet på. Det foreslåtte materialet - et forsøk på å oppsummere de eksisterende måtene for å justere oppvarming i huset.

Videoen viser et eksempel på å koble termostaten til kjelen.
